Große Leistungen
Sammelschienenan-
schluss
L1 L2 L3 N
Kabelbus-System
L1
L3 L2
L3 L2
L3
L1
L2
L1
N
Es wird empfohlen, die Kabel - wie neben-
stehend gezeigt - zu verlegen, um eine mög-
lichst gleichmäßige Stromaufteilung zu
erreichen. Die Luft zwischen den Kabeln ist
zur Kühlung erforderlich.
ACA 6xx Einheiten und ACS/ACC 6x7 (132 bis 3000 kW) Frequenzumrichter

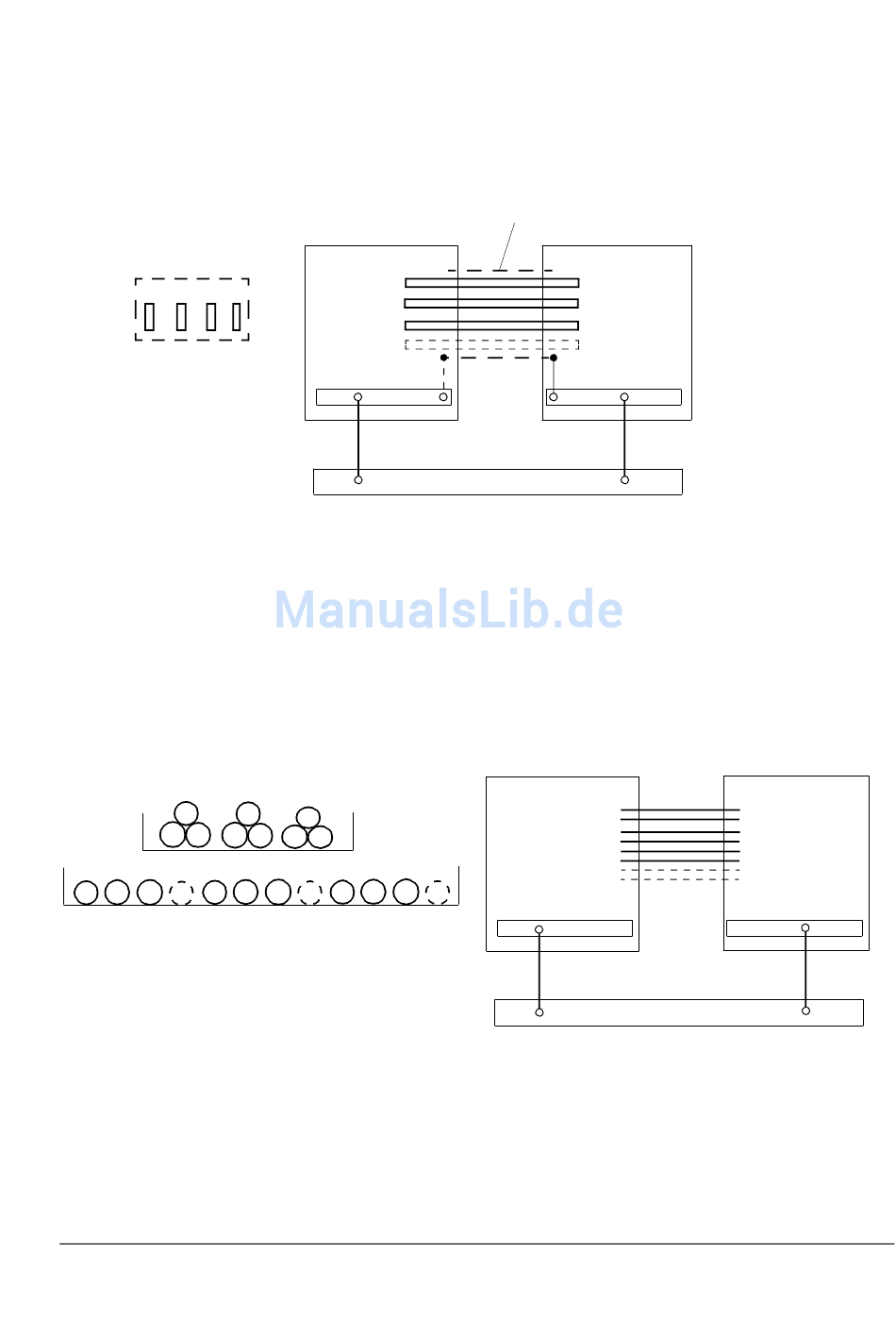

Nachfolgend wird ein Sammelschienenanschluss für große Ströme
(> 300 A) dargestellt.
Transformator
L1
L2
L3
N
PE
Werkseitige Erdungssammelschiene
Hinweis: Der Lack sollte an den Kontaktstellen entfernt werden, um über den gesam-
ten Umfang des Metall-Leitungsrohrs (oder eines Sammelschienenkanals) eine gute
Verbindung mit dem Schaltschrank-Rahmen herzustellen. Das Metall-Leitungsrohr
(oder das Metall des Sammelschienenkanals) muss auf der gesamten Länge elek-
trisch leitend verbunden sein.
Nachfolgend wird der Anschluss eines Kabelbusses für große Ströme
(> 300 A) dargestellt, der aus mehreren Kabeln besteht. In diesem
System ist weniger leitendes Material erforderlich, da die einzelnen
Leiter besser gekühlt werden.
L1
L1
L3 L2
L2
L3
L2
L3
L1
N
Hinweis: Die Strombelastung der Kabel muss reduziert werden, wenn die Kabel auf
Pritschen verlegt werden. Dieser Reduktionsfaktor muss gemäß den örtlichen Vor-
schriften berücksichtigt werden.
Metall-Leitungsrohr (Schirm)
Umrichter
L1
L2
L3
1)
PE
Transformator
L1
L2
L3
N
N
PE
Werkseitige Erdungssammelschiene
Kapitel 3 – Elektrische Installation
1) Metall-Leitungsrohr des
Sammelschienensy-
stems (oder das Metall
des Sammelschienenka-
nals) an einem Ende oder
beiden Enden an die
Schutzerde anschließen.
Umrichter
L1
L2
L3
PE
3-11
