PE-Sammelschiene
Aufstellen des
Doppeldachs
ACA 6xx Einheiten und ACS/ACC 6x7 (132 bis 3000 kW) Frequenzumrichter

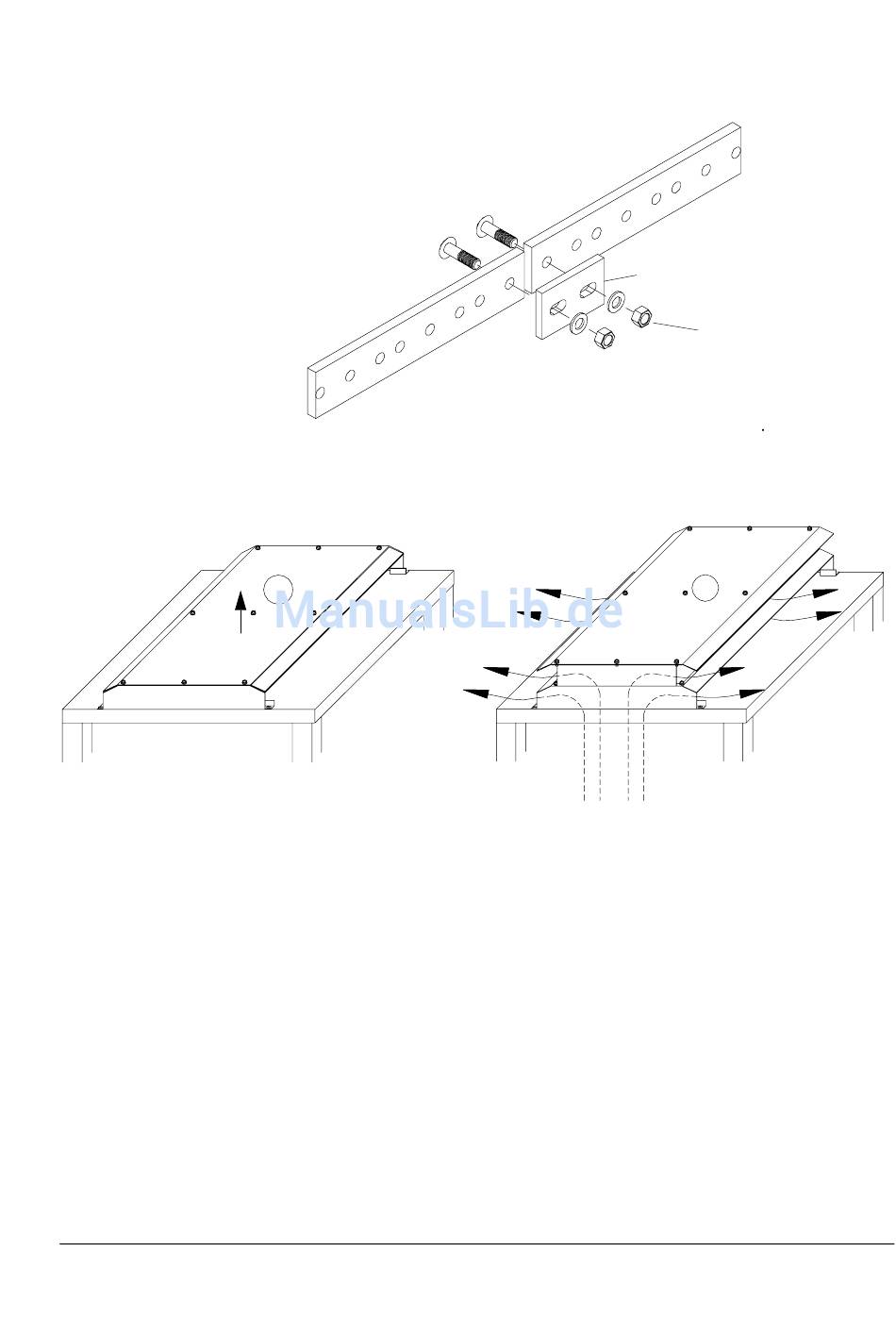

Der Anschluss der PE-Sammelschiene ist unten abgebildet.
Wenn der Schrank mit einem Doppeldach ausgestattet ist:
1
1. Den oberen Teil des Dachbleches aus der Transportposition
hochziehen.
2. Dach in seiner Endposition mit den M6 Schrauben befestigen.
Kapitel 2 – Mechanische Installation
Verbindungselement
M10
Anzugsmoment:
35–40 Nm
(25–30 ft.-lbs.)
2
2-15
