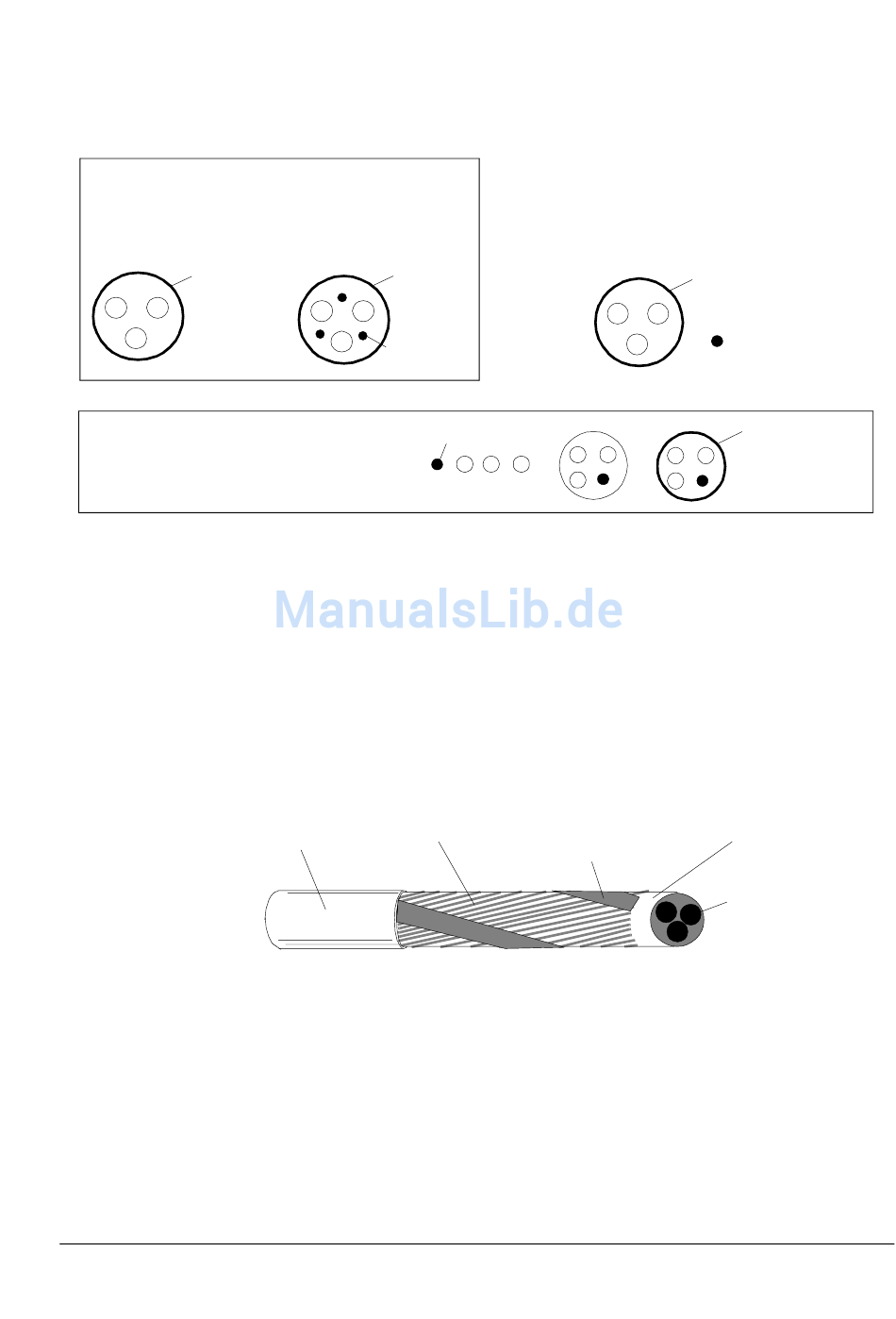

Symmetrisch geschirmtes Kabel: drei Phasen und ein
konzentrisch oder symmetrisch angeordneter PE-Leiter
und ein Schirm
PE-Leiter
und Schirm
Vier-Leiter-System: drei Phasen und ein
Schutzleiter.
Nicht zulässig als Motorkabel.
Motorkabelschirm
ACA 6xx Einheiten und ACS/ACC 6x7 (132 bis 3000 kW) Frequenzumrichter
Leistungskabeltypen, die mit dem ACx 600 benutzt werden können,
sind nachfolgend dargestellt.
Schirm
PE
Um HF-Emissionen wirksam zu unterdrücken, muss die Leitfähigkeit
des Schirms mindestens 1/10 der Leitfähigkeit des Phasenleiters
betragen. Eine Möglichkeit, die Wirksamkeit des Schirms abzuschät-
zen, ist die Schirminduktivität, welche niedrig sein muss und nur in
begrenztem Umfang von der Frequenz abhängen darf. Diese Anforde-
rungen werden leicht durch Einsatz von Kupfer und Aluminium als
Schirm/Armierung erreicht. Nachfolgend sind die Minimalanforderun-
gen für den Motorkabelschirm des ACx 600 gezeigt. Er besteht aus
einer konzentrischen Lage aus Kupferdrähten mit einer spiralförmigen
Lage aus Kupferband. Je besser und fester der Schirm ist, desto nied-
riger sind die Emissionen und Lagerströme.
Kupferdrahtschirm
Isolationsmantel
Ein separater PE-Leiter ist erforderlich, wenn die
Belastbarkeit des Schirms < 50% der Belastbarkeit
der Phase ist.
PE
spiralförmige Lage aus
Kupferband
Kapitel 3 – Elektrische Installation
Schirm
PE
Schirm
innere Isolation
Kabelseele
3-3
