Darstellung der
Steuerkarte (R4i bis R7i)
ACS 600 MultiDrive Hardwarehandbuch
Ein Phasenmodulblock besteht aus den folgenden Karten:
• Hauptstromkreis-Schnittstellenkarte (NINT): diese Karte gibt die
Steuerbefehle aus und sendet die Messwertsignale.
• zwei Steuerungsverteilerkarten (NXPP, in Baugröße R10i und grö-
ßer). Diese Karten verteilen die von der NINT-Karte ausgegebenen
Steuerbefehle.
• Gatetreiberkarte (NGDR), in Baugröße R4i und größer. Diese Kar-
ten verstärken die Steuerimpulse für die IGBTs.
• Einspeisekarte für Gatetreiber (NGPS) im V-Phasenmodul
• Einspeisekarte (NPOW-62) im V-Phasenmodul. Diese Karte ist bei
den Baugrößen R2i und R3i nicht enthalten.
• Hauptstromkreiskarte NBUB in Baugröße R3i
In Baugröße 2 x R12i besitzt der Wechselrichter die doppelte Anzahl
an Steuerkarten wie ein R12i Wechselrichter. In Baugröße 3 x R12i
besitzt ein Wechselrichter die dreifache Anzahl von Steuerkarten wie
ein R12i Wechselrichter usw.

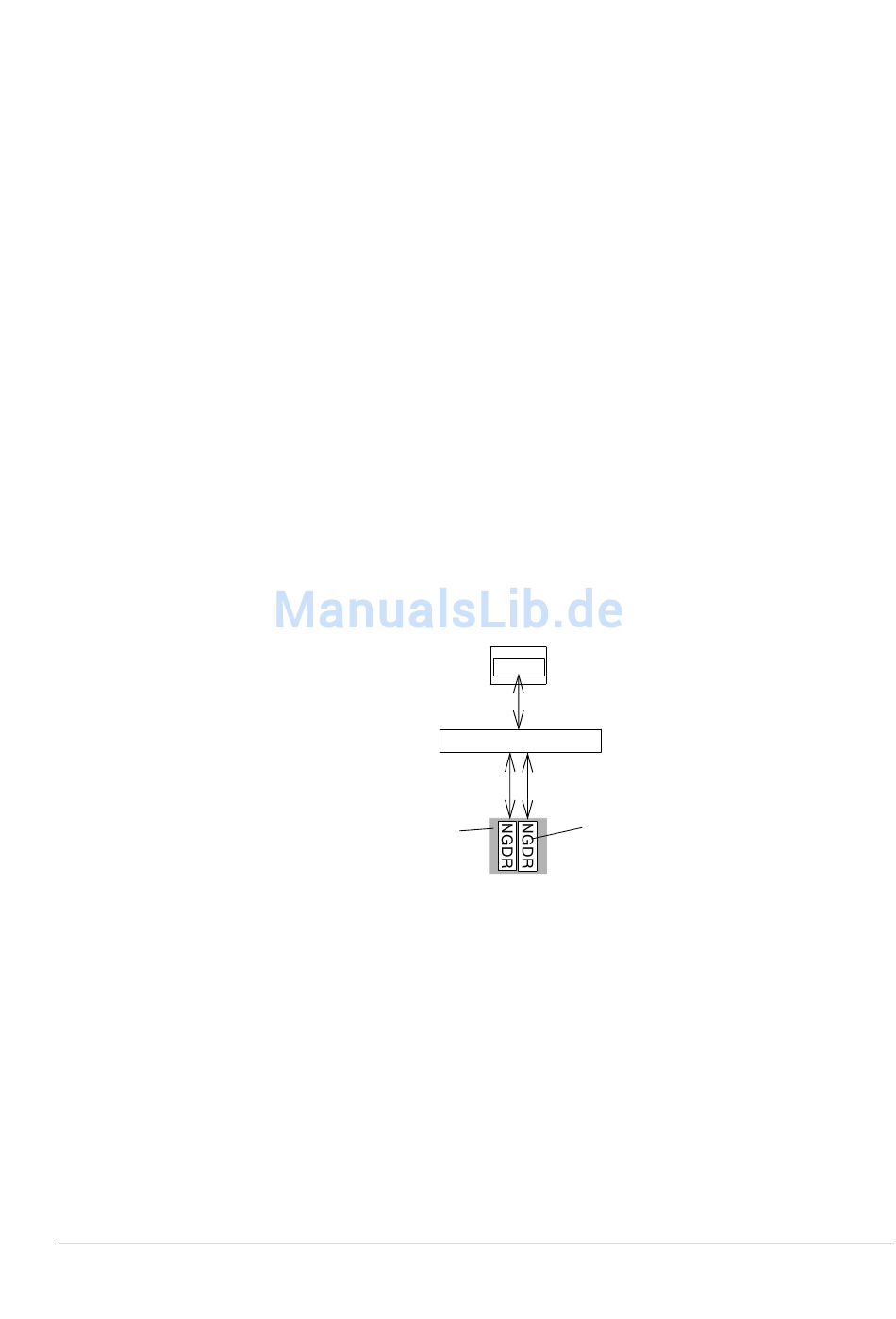

In dieser Abbildung sind die Steuerkarten dargestellt, die einen
Wechselrichter der Baugröße R4i bis R7i steuern.
Power Plate
NDCU
NAMC
NINT
Zwei NGDR-Karten
steuern ein Power
Plate
U, V, W
Kapitel 1 – Einführung
1-5
