Kapitel 3 – Elektrische Installation
Kabelführung
Steuerkabel-Kanäle
3-8
Das Motorkabel ist getrennt von anderen Kabeln zu verlegen. Die
Motorkabel von mehreren Frequenzumrichtern können parallel neben-
einander verlaufen. Es wird empfohlen, dass Motor-, Netz- und Steuer-
kabel auf separaten Kabelpritschen (Mindestabstand 500 mm) verlegt
werden. Lange, mit anderen Kabeln parallele Strecken sind zu vermei-
den, damit elektromagnetische Störungen, die durch schnelle Ände-
rungen der Ausgangsspannung des Frequenzumrichters verursacht
werden, gering gehalten werden können.
Wenn Steuerkabel andere Leistungskabel kreuzen müssen, dann
muss dies möglichst im 90°-Winkel erfolgen. Zusätzliche Kabel dürfen
nicht durch den ACx 600 geführt werden.
Die Kabelpritschen müssen eine gute elektrische Verbindung miteinan-
der und zur Erde haben. Aluminium-Trägersysteme können benutzt
werden, um einen guten Potenzialausgleich sicherzustellen.

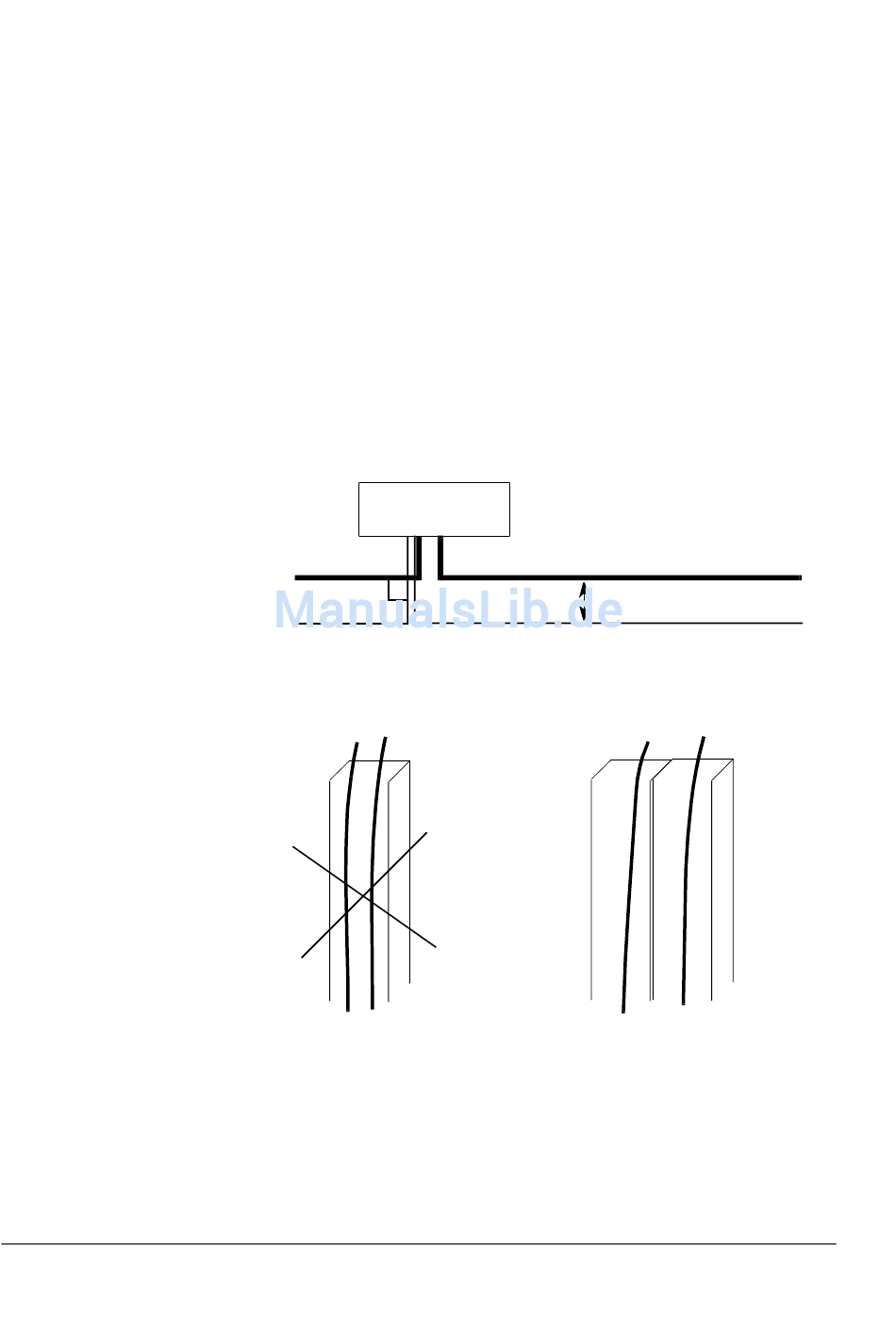

Nachfolgend eine Darstellung der Kabelführung.
ACx 600
Netzkabel
90 °
Steuerkabel
24 V 230 V
Nicht zulässig, es sei denn, das
24 V Kabel ist für 230 V isoliert
oder mit einem Isolierschlauch
für 230 V versehen.
ACA 6xx Einheiten und ACS/ACC 6x7 (132 bis 3000 kW) Frequenzumrichter
Motorkabel
min. 500 mm
24 V
230 V
24 V und 230 V Steuerkabel
innerhalb des Schaltschranks in
getrennten Kanälen verlegen.
