Kapitel 6 – Vorbeugende Wartung
Methode 2 A
6-4

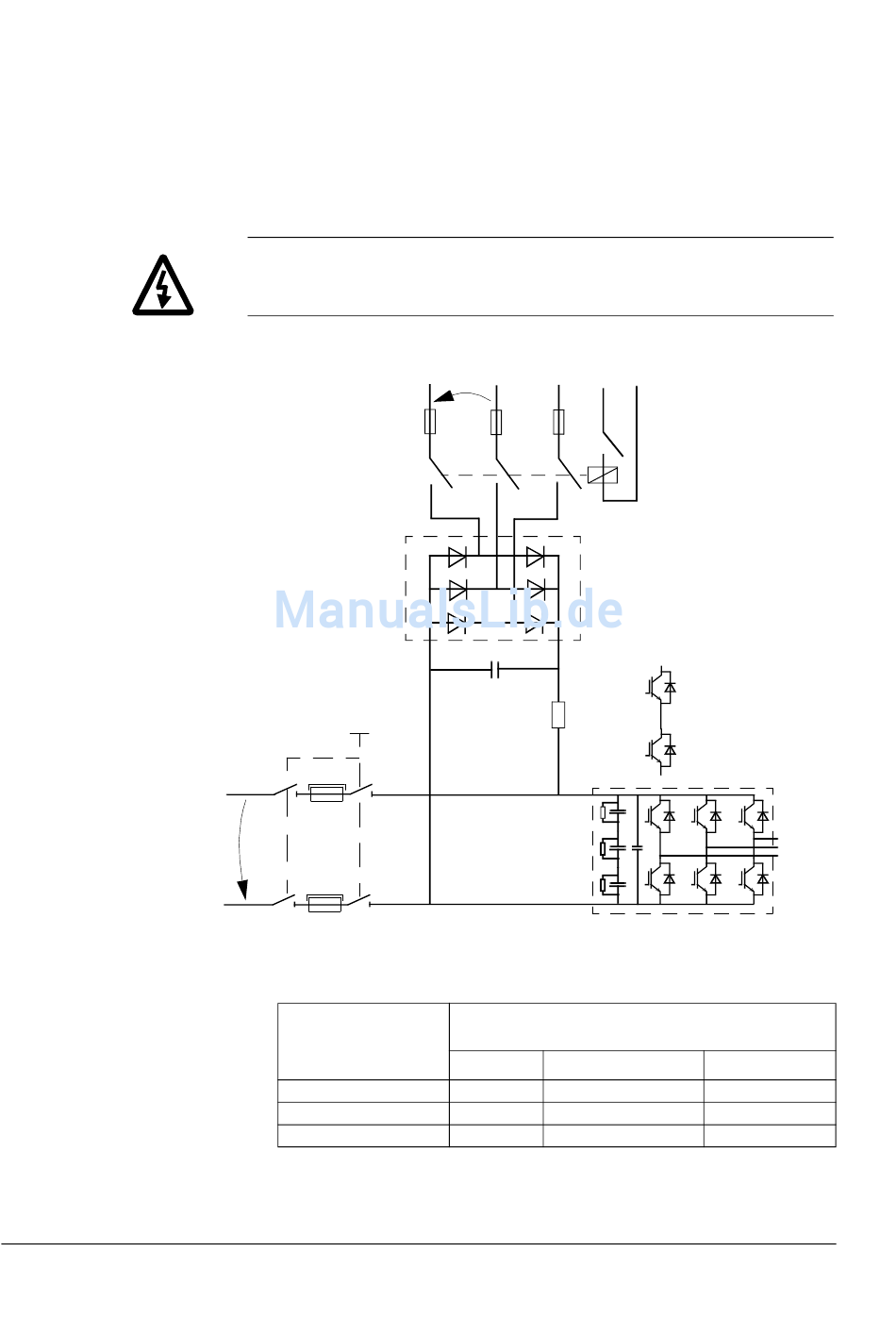

Die Kondensatoren werden nachformiert, indem ein Gleichrichter und
ein an den Gleichspannungskreis des Umrichters angeschlossener
Widerstands-Stromkreis eingeschaltet werden. Der Nachformierungs-
stromkreis und die Werte der Bauteile entsprechend der Spannung
sind unten aufgeführt. Nachformierungszeit siehe Abbildung 6-1.
WARNUNG! Solange der Nachformierungsstromkreis geschaltet ist,
muss der Umrichter abgeklemmt sein.
Abklemmen
1,35 ⋅U
1
Versorgungs-
spannung
380 V < U
380 V < U
525 V < U
U
1
A
C
L–
A
< 415 V
SKD 82/16
1
< 500 V
SKD 82/16
1
< 690 V
SKD 82/16
1
oder Phasenmodul
R
L+
Umrichter
Empfohlene Bauteile
R
220 Ohm / 700 W
22 nF / 2000 V
470 Ohm / 1200 W
22 nF / 2000 V
680 Ohm / 1700 W
22 nF / 2000 V
ACS 600 MultiDrive
W2 (W1)
V2 (V1)
U2 (U1)
C
