Kapitel 3 – Elektrische Installation
Wechselrichter der
Baugrößen R2i bis R5i
ACS 600 MultiDrive)
F10
Separaten PE-Leiter (falls
verwendet) an die PE-Klemme
des Schaltschranks anschließen
Steuerkabelanschluss:
Schließen Sie die Steuerleitungen an den
entsprechenden Klemmenblock auf der
DIN-Schiene an.
3-18
Nachfolgend wird ein Schrank mit Kabelanschluss von unten darge-
stellt. Für den Anschluss von oben ist ein zusätzlicher Schrank erfor-
derlich
.

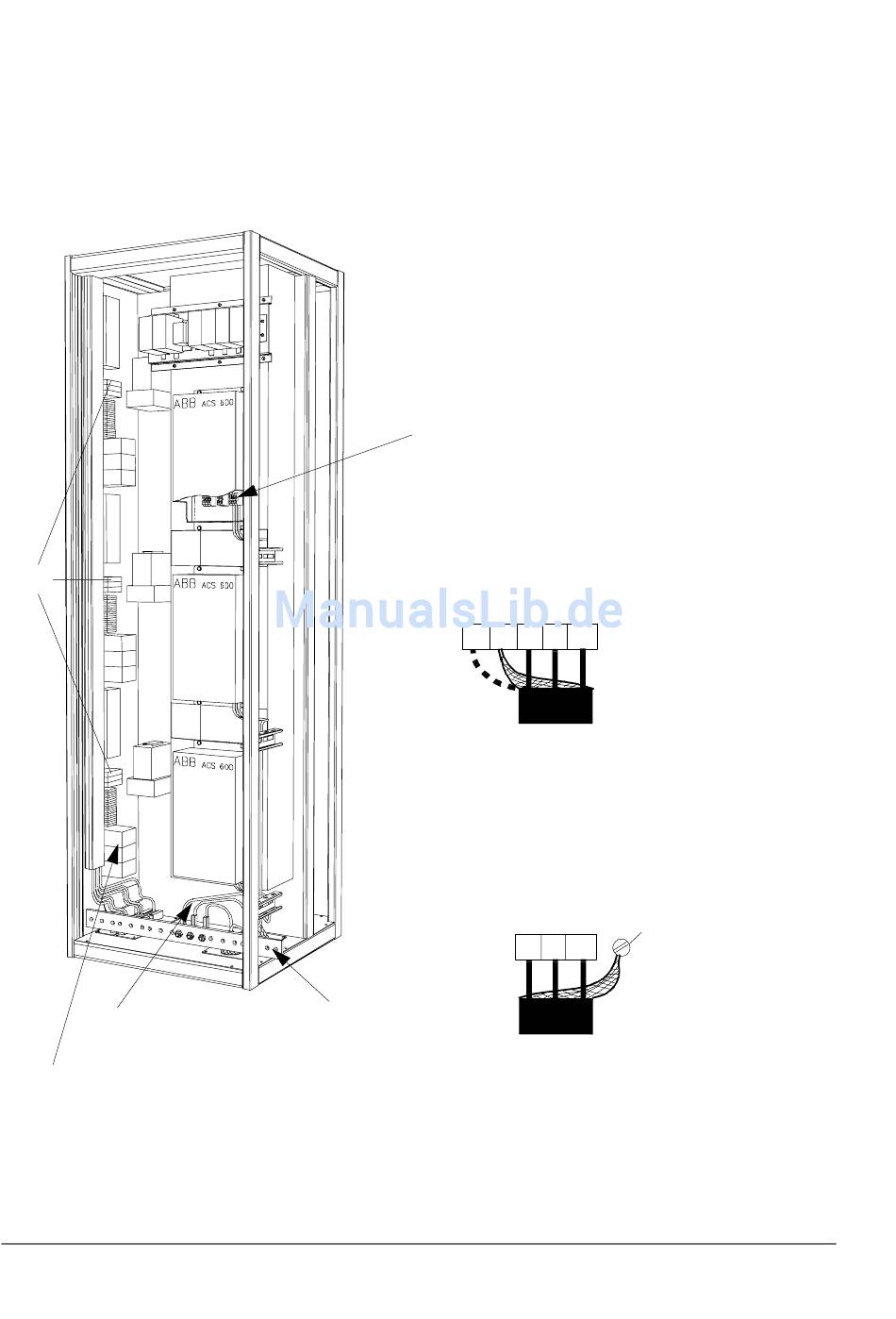

Motorkabelanschluss
Wenn sich die Anschlussklemmen außerhalb des
Moduls befinden, schließen Sie bitte wie folgt an:
Anzugsmomente der Schrauben gemäß ACS 600
MultiDrive Sicherheits- und Produktinformation,
Anhang A.
Wenn sich die Anschlussklemmen innerhalb des
Moduls befinden:
1. Entfernen Sie die Modulabdeckung und
2. klemmen Sie folgendermaßen an:
PE-Klemme
des Schranks
Anzugsmomente der Schrauben gemäß ACS 600
MultiDrive Sicherheits- und Produktinformation,
Anhang A.
ACA 6xx Einheiten und ACS/ACC 6x7 (132 bis 3000 kW) Frequenzumrichter
1. Isolieren Sie das Kabel 3 cm an der
Schrankeinführung ab, wenn EMV-Manschetten
benutzt werden.
2. Führen Sie das Kabel nicht abisoliert in das
Umrichtermodul.
PE PE U2 V2 W2
AUSGANG
U2 V2 W2
Modul-PE
