Motorkabelanschluss
L1
L3
L2
konzentrischer Al/Cu-Schirm
Wechselrichter-
schrank
PE
U2 V2 W2
Werkseitige
PE-Schiene
1
U1
PE
M
3 ~
ACA 6xx Einheiten und ACS/ACC 6x7 (132 bis 3000 kW) Frequenzumrichter

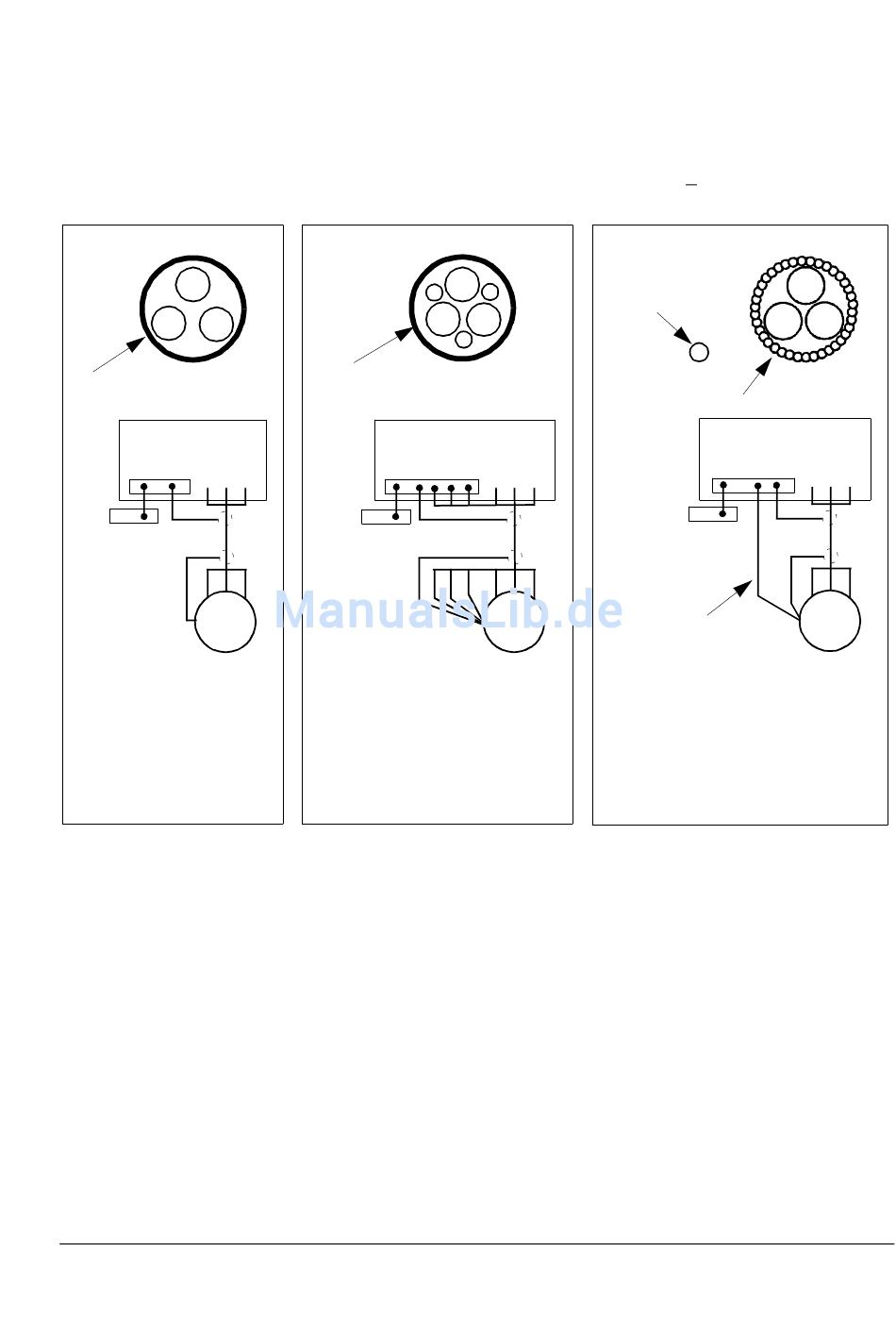

Nachfolgend wird der Anschluss von verschiedenen Motorkabeltypen
dargestellt. Um motorseitig eine minimale Störfrequenz (HF) zu errei-
chen, wird der Schirm in der Kabeldurchführung rundum 360 Grad
geerdet oder der Kabelschirm verdrillt (Breite > 1/5 · der Länge).
konzentrischer Al/Cu-Schirm
und Fe- oder Al-Panzer
Wechselrichter-
schrank
Werkseitige
PE-Schiene
W
L1
L3
L2
PE
U2 V2 W2
1
U1
W
PE
M
3 ~
Kapitel 3 – Elektrische Installation
Separater
Schutzleiter
Galvanisierte Stahl-
oder Kupferarmierung
Wechselrichter-
schrank
PE
Werkseitige PE-
Schiene
Separater
Schutzleiter
Ein separater PE-Leiter wird nur benutzt,
wenn die örtlichen Sicherheitsvorschrif-
ten eine Erdung des ACx 600 und des
Motors nur über den Schirm nicht erlau-
ben. Diese Lösung erhöht im Vergleich
zum symmetrisch geschirmten Kabel die
Lagerströme und somit den Verschleiß.
L1
L3
L2
U2 V2 W2
1
U1
W
PE
M
3 ~
3-13
