Kapitel 2 – Mechanische Installation

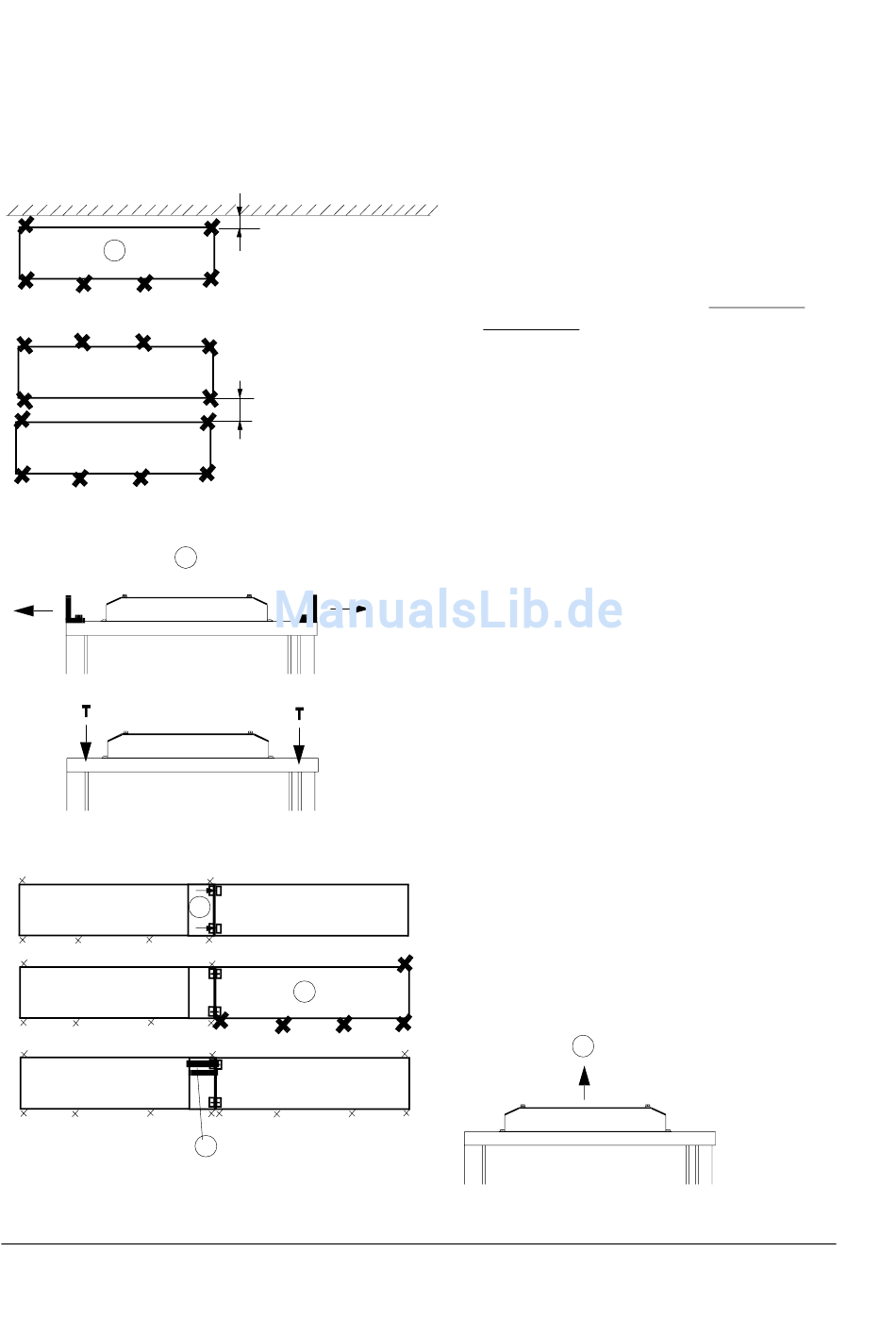

Arbeitsschritte bei der
mechanischen
Installation
1
2-6
100 mm Abstand zur
oder
200 mm, falls die
Schränke mit der
2
3
4
5
ACA 6xx Einheiten und ACS/ACC 6x7 (132 bis 3000 kW) Frequenzumrichter
1. Die erste Transporteinheit auf dem Boden
mit Befestigungs-Klemmwinkeln oder
durch Bohrungen im Schrank befestigen.
Siehe Abschnitt
Befestigung der Schalt-
schrankgruppe am Boden.
Ausführung die erste Transporteinheit auf
dem Boden und am Dach/an der Wand,
wie in Abschnitt
Schwingungsdämpfer
oben und unten (Marine-Ausführung)
beschrieben, befestigen.
Hinweis: Etwaige Höhenverstellungen
der Schaltschränke sind durchzuführen,
bevor die Schränke miteinander verbun-
den werden. Die Höhe kann durch metal-
lische Unterlagen zwischen dem unteren
Rahmen und dem Boden reguliert wer-
den.
2. Bei Marine-Anwendung die Hebeschie-
nen (sofern verwendet) und Hubösen ent-
fernen. Die Originalschrauben oder die
oberen Schwingungsdämpfer in die Boh-
rungen einsetzen.
3. Schaltschrankgruppe mit der nächsten
Schaltschrankgruppe verbinden. Zu jeder
Schaltschrankgruppe gehört ein Verbin-
dungsschrank mit den Abmessungen
200x600 mm.
4. Die zweite Schaltschrankgruppe am
Boden montieren.
5. Gleichspannungs-Sammelschienen und
die PE-Sammelschiene anschließen.
6. Das Oberteil des Schrankdachs (bei
einem Doppeldach) hochziehen.
6
Bei Marine-
