Kapitel 2 – Mechanische Installation

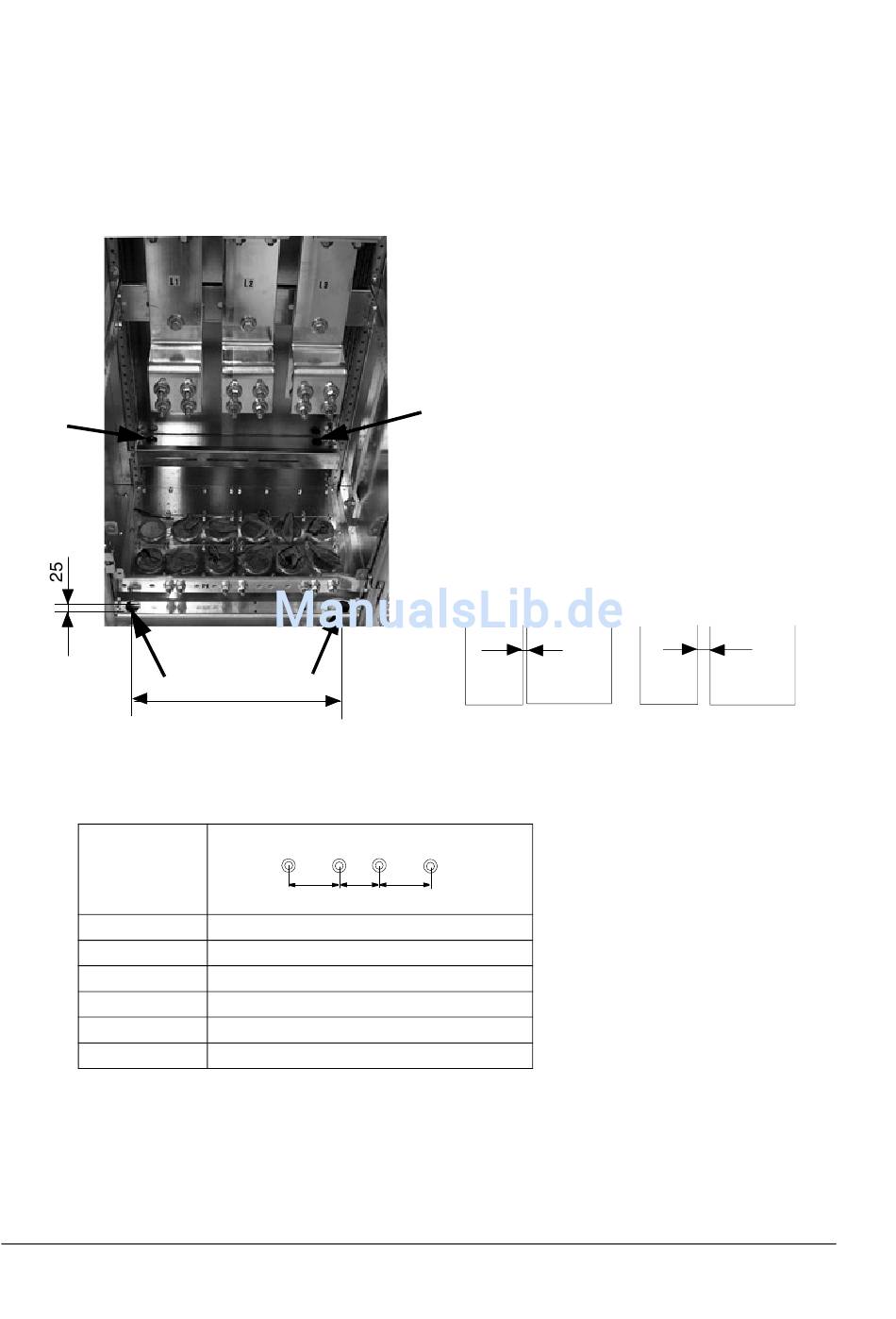

Bohrungen im Schrank
Der Abstand der Montagebohrungen für den Standardschrank ist nachfol-
gend angegeben.
Befestigungsschraube: M10 bis M12 (3/8" bis 1/2").
Schrankbreite
200
400
600
800
1000
1500
2-8
Der Schaltschrank kann unter Verwendung der Bohrungen im Schrank-
inneren am Boden befestigt werden, sofern die Bohrungen vorhanden
bzw. zugänglich sind. Der maximal zulässige Zwischenraum zwischen
den Befestigungspunkten beträgt 800 mm.
a
Lochabstand (mm)
a
b
a
a: 50
a: 250
a: 450
a: 650
a: 350, b: 150, a: 350
a: 350, b: 150, a: 350, b: 150, a: 350
ACA 6xx Einheiten und ACS/ACC 6x7 (132 bis 3000 kW) Frequenzumrichter
Montagebohrungen im
Inneren des Schaltschranks
Seitenbleche des Schranks: 15 mm
Blech auf der Schrankrückseite: 10 mm
Kleiner Spalt zwischen den 200 mm-, 400 mm-
600 mm-, 800 mm-, 1000 mm- und 1500 mm-
Feldern :
IP 20...42
≈ 0,5
∅ 31 mm
IP 54
≈ 1
