Wechselrichter der
Baugrößen R6i und R7i
(ACS 600 MultiDrive)
F10
Steuerkabelanschluss:
Schließen Sie die Steuerleitungen an den
entsprechenden Klemmenblock auf der DIN-
Schiene an.
ACA 6xx Einheiten und ACS/ACC 6x7 (132 bis 3000 kW) Frequenzumrichter

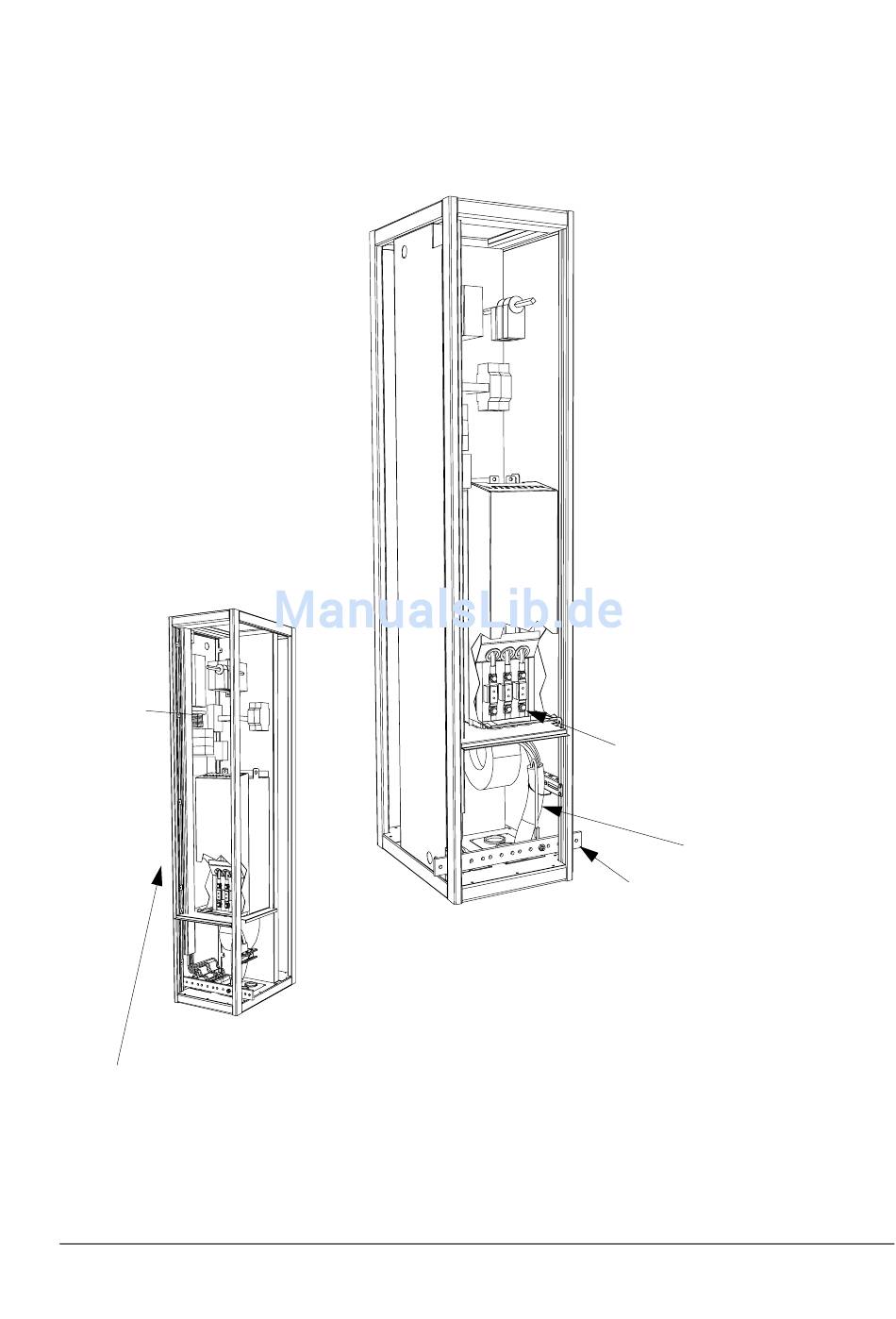

Nachfolgend wird ein Schrank mit Kabelanschluss von unten
dargestellt. Für den Anschluss von oben ist ein zusätzlicher Schrank
erforderlich (200 mm bis 800 mm, siehe Seite 3-21 ).
Kapitel 3 – Elektrische Installation
Motorkabelanschluss
1. Isolieren Sie das Kabel 3 cm an der
Schrankeinführung ab, wenn EMV-
Manschetten benutzt werden.
2. Legen Sie die Kabel nicht abisoliert
zu den Sammelschienenklemmen
hinter dem Lüfter.
3. Verbinden Sie die Kabelschuhe mit
den Klemmen.
4. Verbinden Sie den Schirm mit der
PE-Schiene.
Sammelschienen für den
Motorkabel- Anschluss:
U2, V2, W2.
Motorkabel
PE-Klemme
des Schranks
3-19
