Kapitel 3 – Elektrische Installation
Wechselrichter R8i und
größer
F31
(F11, F12)
F10
Steuerkabelanschluss:
Schließen Sie die Steuerleitungen an den
entsprechenden Klemmenblock auf der DIN-
Schiene an. (ACx 6x7 Geräte 630 bis 3000 kW:
Die DIN-Schiene ist in der Hilfsbetriebeeinheit
(ACU) untergebracht).
3-20

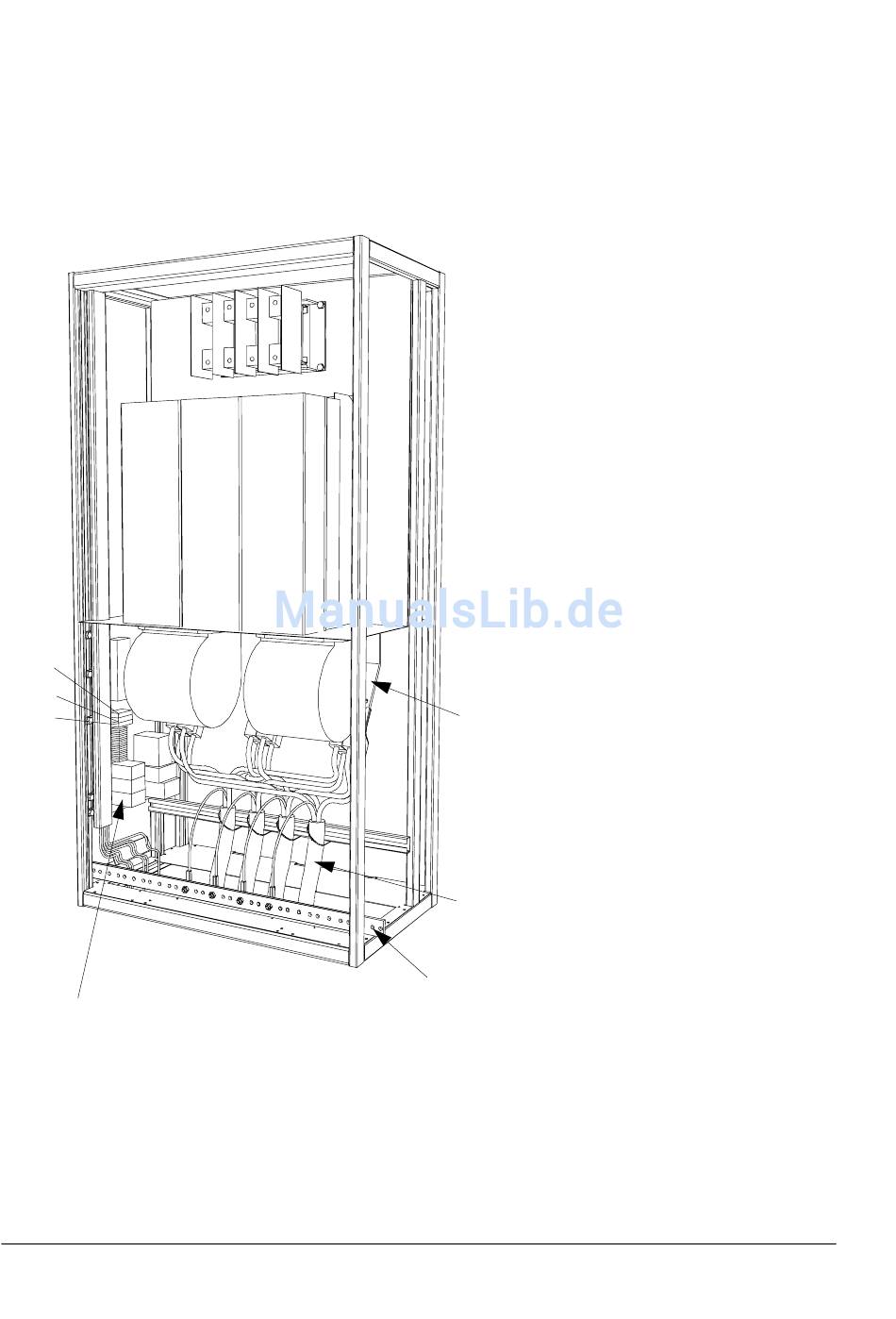

Nachfolgend wird ein Schrank mit Kabelanschluss von unten
dargestellt. Für den Anschluss von oben ist ein zusätzlicher Schrank
erforderlich (200 mm bis 800 mm, siehe nächste Seite).
PE-Klemme
des Schranks
ACA 6xx Einheiten und ACS/ACC 6x7 (132 bis 3000 kW) Frequenzumrichter
Motorkabelanschluss
1. Klemmen Sie die Lüfterversorgung ab.
2. Entfernen Sie den Lüfter.
3. Isolieren Sie das Kabel 3 cm an der
Schrankeinführung ab, wenn EMV-
Manschetten benutzt werden.
4. Legen Sie die Kabel nicht abisoliert zu den
Sammelschienenklemmen hinter dem
Lüfter.
5. Verbinden Sie die Kabelschuhe mit den
Klemmen.
6. Verbinden Sie den Schirm mit der PE-
Schiene.
7. Bauen Sie den Lüfter wieder ein.
8. Klemmen Sie die Lüfterversorgung wieder
an.
Sammelschienen
für den Motorkabel-
Anschluss: U2, V2,
W2.
Motorkabel
