2 x R11i/R12i ohne
gemeinsame Motoran-
schlussklemme
Motor mit Einzelanschluss (oder mit zwei
getrennten Wicklungen, die im Klemmen-
kasten zusammen angeschlossen sind)

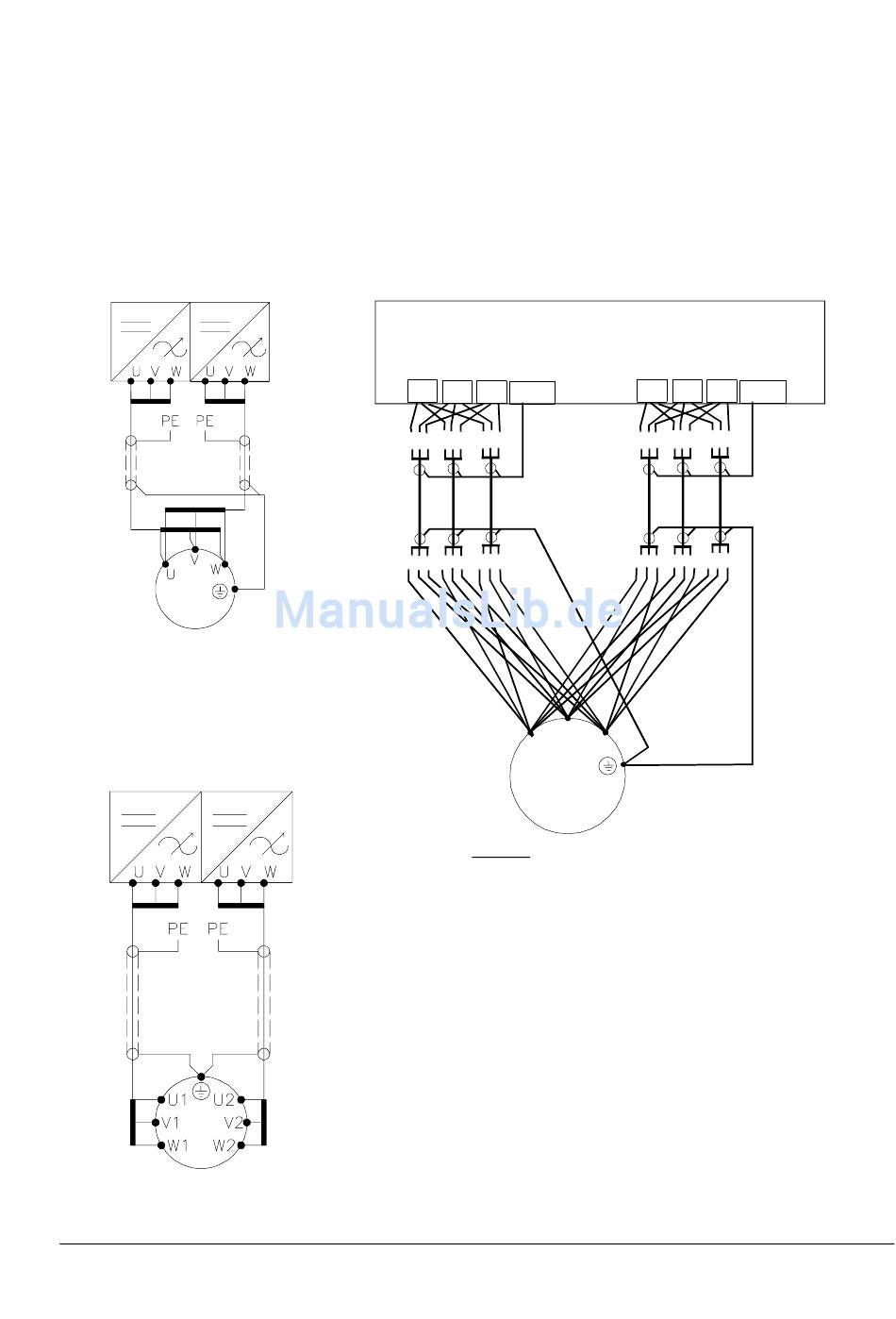

ACA 6xx Einheiten und ACS/ACC 6x7 (132 bis 3000 kW) Frequenzumrichter
Motorkabelanschlüsse mit parallelen symmetrischen Kabeln für zwei
Phasenmodulblöcke mit gemeinsamem Motor sind unten abgebildet.
Hinweis: Bei zwei parallelen Phasenmodulblöcken muss die Anzahl
der Kabel n x 2 betragen, wobei n = 1, 2, 3 usw. Bei vier parallelen
Blöcken muss die Anzahl der Kabel n x 4 betragen, wobei n = 1, 2, 3
usw. Anderenfalls muss die Ausgangsverkabelung in einem separaten
Schaltschrank eingerichtet werden.
Phasenmodul
AUSGANG
U2 V2 W2
1 2 3 1 2 3 1 2 3
1 2 3 1 2 3 1 2 3
Motor mit Zweifachanschlüssen
(zwei getrennte Wicklungen)
Kapitel 3 – Elektrische Installation
Wechselrichter
PE
1 2 3 1 2 3 1 2 3
1 2 3 1 2 3 1 2 3
V1
W1
U1
~
3
M
Beispiel: Anschluss mit sechs Kabeln (drei
parallel angeschlossene Phasenleiter)
Phasenmodul
AUSGANG
U2 V2 W2
PE
3-15
