Kapitel 3 – Elektrische Installation
Leitfähige
Manschetten
Kabeldurchführung
Kabelschirm
PE-Klemme
Zugentlastung
Diesen Teil des
Kabels abisolieren
3-22
Leitfähige Manschetten werden von ABB als Option geliefert, um eine
°
360
-Hochfrequenzerdung der Motorkabel zu gewährleisten. Folgen
Sie diesen Anweisungen:
• Wenn ein Brandschutz verwendet wird, machen Sie ein dem
Kabeldurchmesser entsprechendes Loch in die Mineralwolle.
• Ziehen Sie das Kabel durch die leitfähige Manschette in den
Schrank.
• Wenn eine Gummidichtung benutzt wird, schieben Sie diese auf das
Kabel.
• Verbinden Sie die Phasen mit den Klemmen.
• Verdrillen Sie die Schirmdrähte des Kabels und schließen Sie diese
an die Erdungsklemme oder die PE-Schiene an.
• Entfernen Sie oberhalb der Eingangsplatte 3 bis 5 cm des
Kabelmantels für eine 360° -Hochfrequenzerdung.
• Befestigen Sie jetzt die Manschette mit einem Kabelbinder auf dem
Kabelschirm.
• Versiegeln Sie den Spalt zwischen dem Kabel und der Mineralwolle
(falls benutzt) mit Versiegelungsmasse (z.B. CSD-F, ABB
Markenname DXXT-11, Artikel 35080082).
• Binden Sie die nicht verwendeten leitfähigen Manschetten mit
Kabelbindern zusammen.

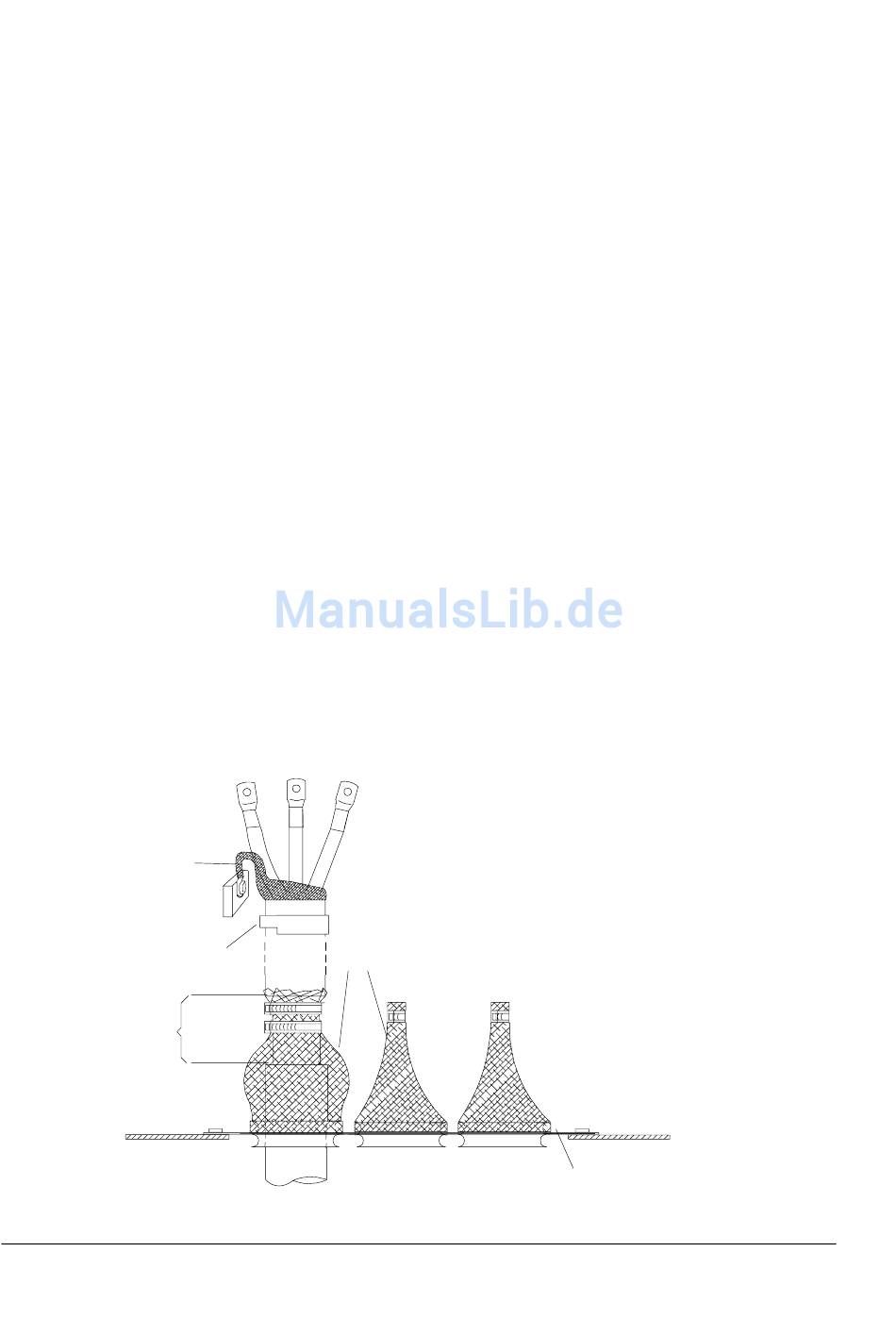

Nachfolgend wird die Kabeldurchführung eines von unten kommenden
Leistungskabels des ACx 600 (IP 21 und IP 22) dargestellt. Befestigen
Sie die EMV-Manschette auf dem abisolierten Teil des Kabels mit
Kabelbindern.
Für IP 54 Geräte schieben Sie zusätzlich eine Gummidichtung unter
der Durchführungsplatte auf das Kabel
EMV-Manschette
ACA 6xx Einheiten und ACS/ACC 6x7 (132 bis 3000 kW) Frequenzumrichter
.
Grundplatte
Durchführungsplatte
