Abgangs-Schaltschrank
PE-Leiter / Schirm des Kabels
ACA 6xx Einheiten und ACS/ACC 6x7 (132 bis 3000 kW) Frequenzumrichter
Dieser Schaltschrank wird verwendet für
• Ein- und Ausgang des Motorkabels durch das Dach des Schranks
• den gemeinsamen Motorausgang von parallelgeschalteten Umrich-
tern R11i und R12i (optional).
• den gemeinsamen Motorausgang von parallelgeschalteten Wechsel-
richtermodulen, wenn die Anzahl der Kabel nicht der auf Seite 3-15
beschriebenen Vorgabe entspricht (optional).

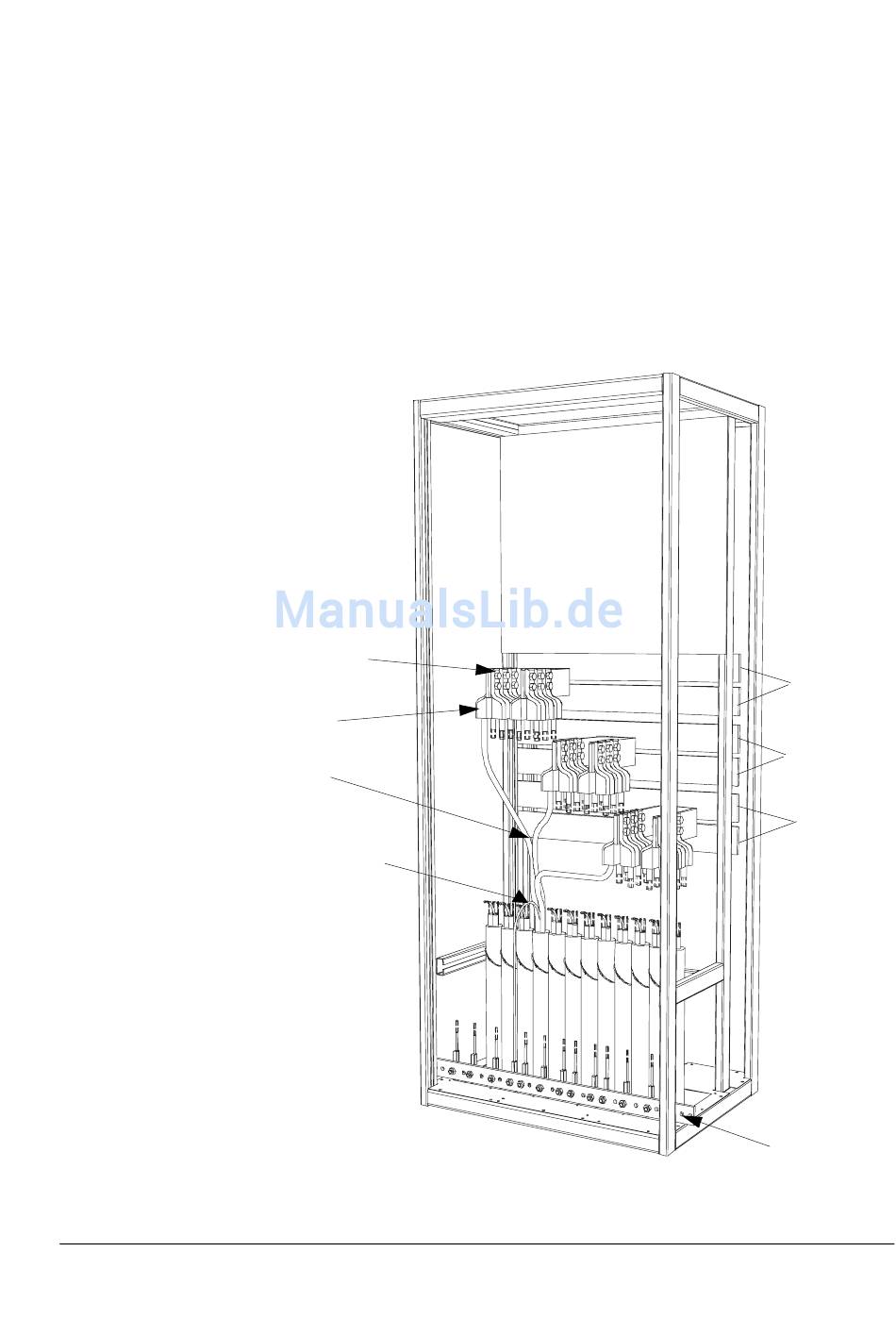

Nachfolgend ist der Kabeleingang von unten dargestellt. Beim Ein-
und Ausgang des Kabels durch das Dach ist genauso zu verfahren, nur
dass diesmal die Kabel von oben in den Schrank geführt werden.
Sammelschiene
zum Motorkabel-
Anschluss
Kabelschuhe
Motorkabel
Kapitel 3 – Elektrische Installation
Diese
Sammelschienen
schalten die
Wechselrichter
parallel
U2
V2
W2
PE-Klemme des
Schranks
3-21
