Schwingungsdämpfer
oben und unten (Marine-
Ausführung)
Klemmwinkel verwenden
(gehört nicht zum Lieferumfang)
2
ACA 6xx Einheiten und ACS/ACC 6x7 (132 bis 3000 kW) Frequenzumrichter

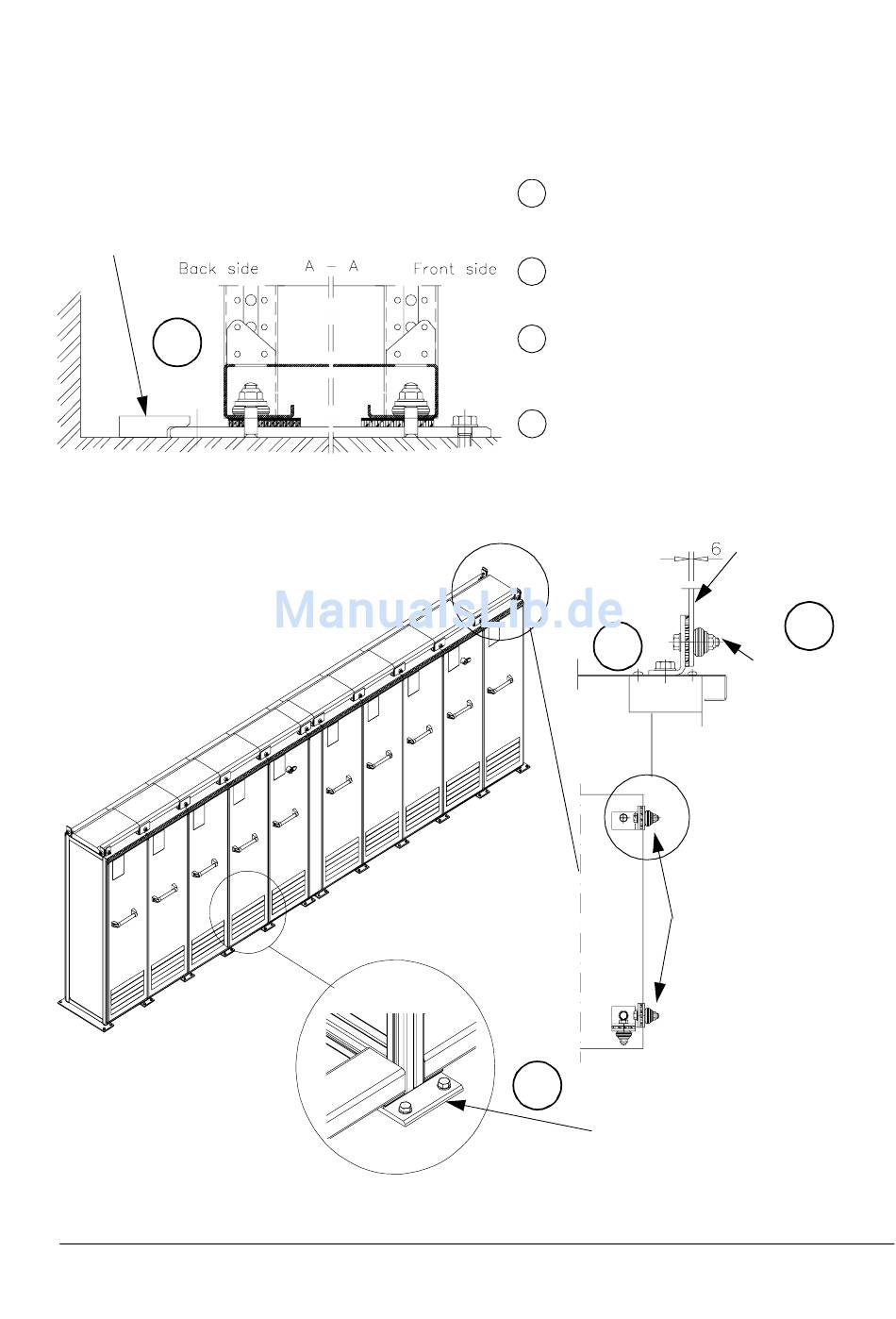

Bei der Marine-Ausführung muss die Transporteinheit auf dem Boden
und am Dach (Wand), wie folgt, befestigt werden.
Kapitel 2 – Mechanische Installation
1. Die Transporteinheit mit M10 oder M12 Schrau-
ben, die durch die Bohrungen in der Schwin-
gungsdämpfer-Flachschiene gesteckt werden,
befestigen.
2. Falls hinter den Schränken nicht genügend Platz
für die Installation vorhanden ist, ist die in Abbil-
dung (2) dargestellte Methode anzuwenden.
3. Die oberen Schwingungsdämpfer befestigen. Die
Positionen für die oberen Schwingungsdämp-
fer sind in der mitgelieferten Maßzeichnung
der Transporteinheit dargestellt!
4. Die Stützen an den oberen Schwingungsdämp-
fern und dem Dach (Wand) befestigen.
Seitenansicht
3
Draufsicht
Obere Schwingungs-
dämpfer, M12 Schrau-
ben verwenden
1
Schwingungsdämpfer-Flach-
schiene,
M10 oder M12 Schrauben ver-
wenden. Nicht schweißen!
Stütze
(nicht im Lieferum-
fang enthalten)
4
Sperrzahnmutter
M12-DIN985.
Drehmoment 13 Nm
2-11
