Kühlluftstrom
Der Frequenzumrichter muss mit ausreichend sauberer Kühlluft versorgt werden,
siehe Technische Daten

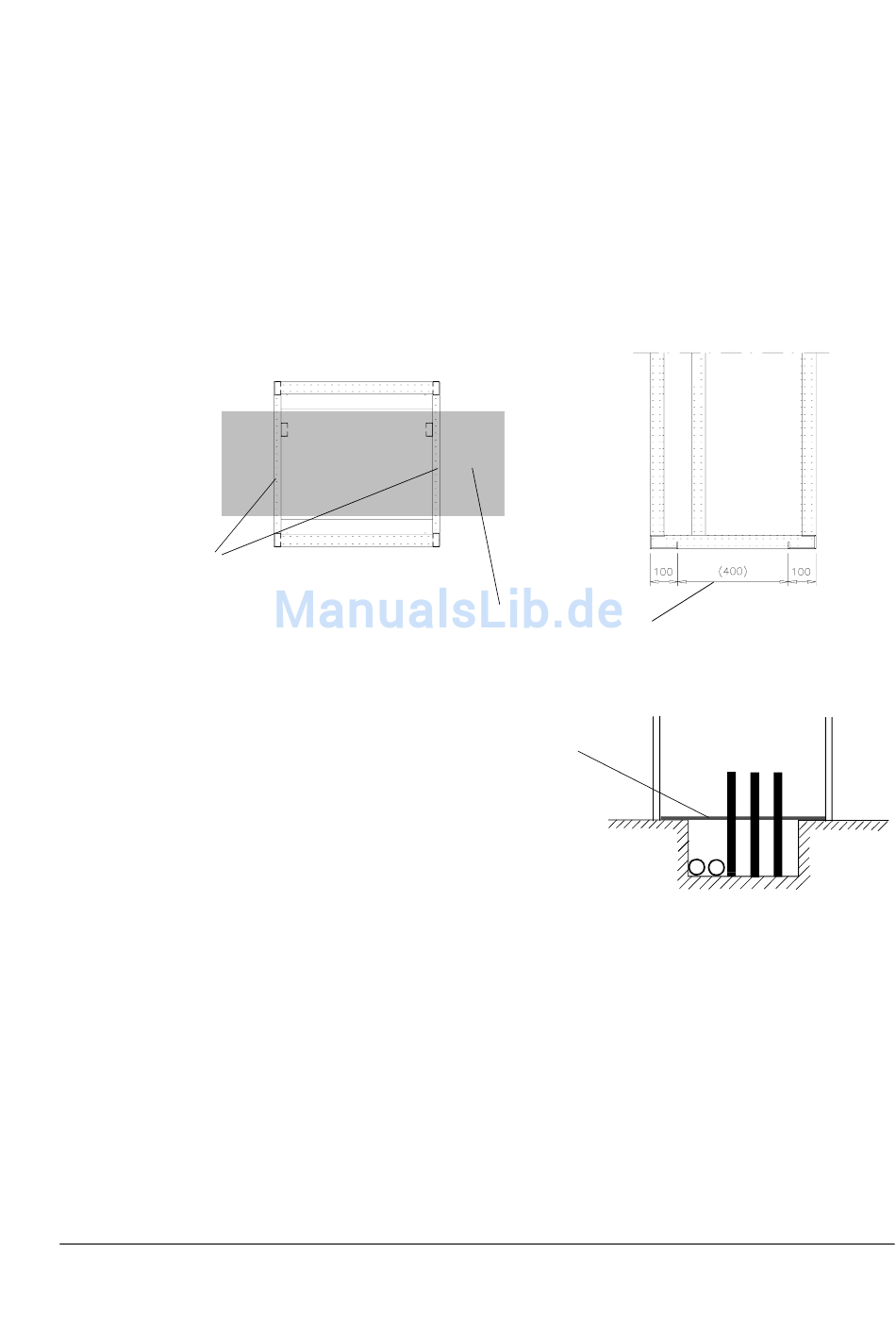

Kabelkanal im Boden unterhalb des Schaltschranks

Ein Kabelkanal kann unterhalb des 400 mm breiten Mittelteils des Schaltschranks
verlaufen. Das Gewicht des Schranks liegt auf den beiden 100 mm breiten Profilen,
die auf dem Boden aufliegen.
Ansicht von oben
Bei schweren
Schränken
müssen die C-
Profile von unten
abgestützt
werden.
Verhindern Sie einen Kühlluftstrom vom Kabelkanal in
den Schrank durch Bodenbleche. Damit die Schutzart
des Schaltschranks erhalten bleibt, verwenden Sie bitte
die Bodenbleche, die mit dem Schaltschrank geliefert
werden. Bei kundenspezifischen Kabeleinführungen
muss auf die Einhaltung der Schutzart, der EMV-
Richtlinien und ausreichenden Brandschutz geachtet
werden.
/ IEC-Daten oder NEMA-Daten.
Dieser Bereich kann für
einen Kabelkanal genutzt
werden.
Seitenansicht
Kabel
Mechanische Installation
29
