Display - Icom ID-52E Bedienungsanleitung

1
GERÄTEBESCHREIBUNG

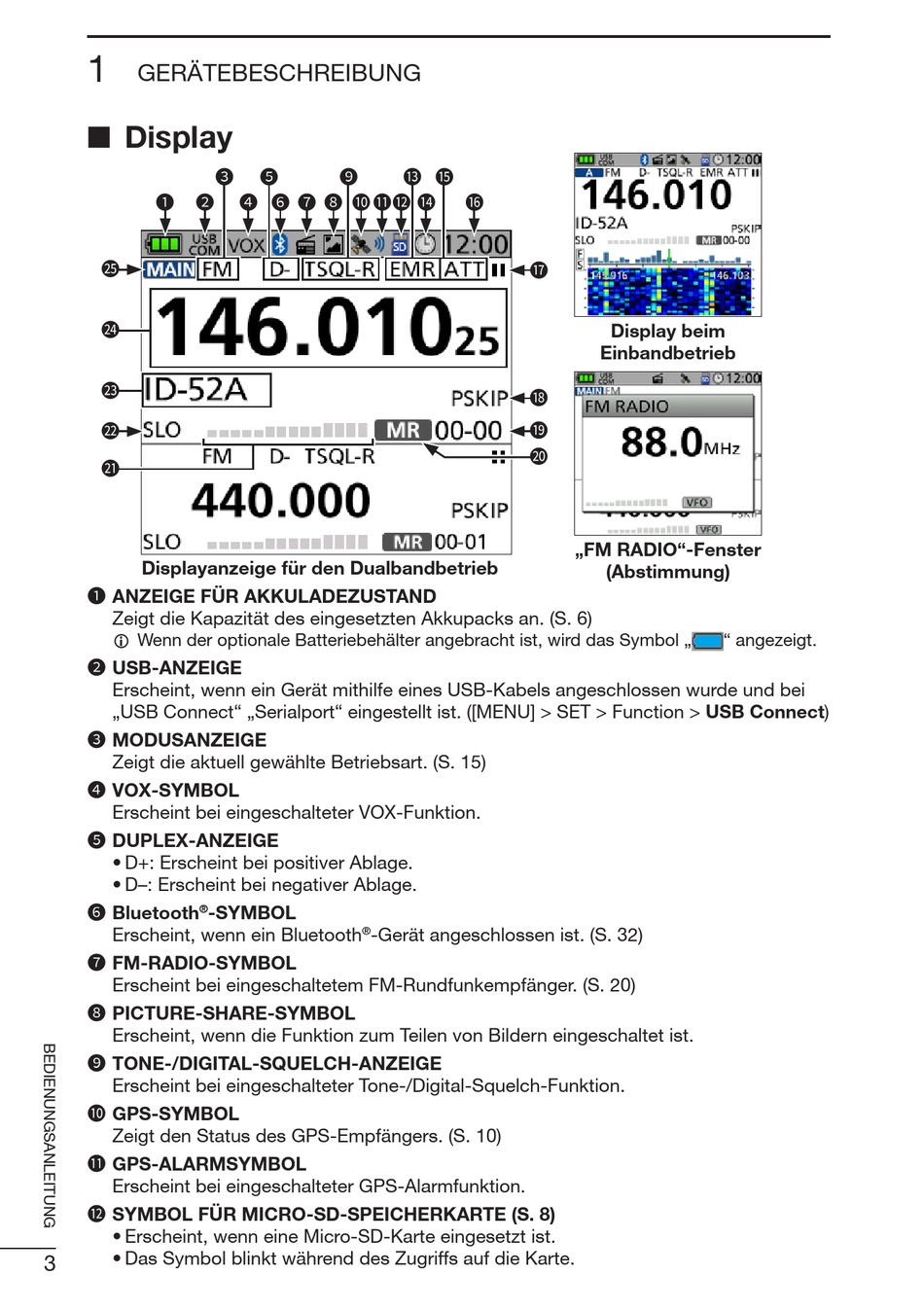

■ Display

3
1 2
25
24
23
22
21
Displayanzeige für den Dualbandbetrieb
1 ANZEIGE FÜR AKKULADEZUSTAND
Zeigt die Kapazität des eingesetzten Akkupacks an. (S. 6)
L Wenn der optionale Batteriebehälter angebracht ist, wird das Symbol „
2 USB-ANZEIGE
Erscheint, wenn ein Gerät mithilfe eines USB-Kabels angeschlossen wurde und bei
„USB Connect" „Serialport" eingestellt ist. ([MENU] > SET > Function > USB Connect)
3 MODUSANZEIGE
Zeigt die aktuell gewählte Betriebsart. (S. 15)
4 VOX-SYMBOL
Erscheint bei eingeschalteter VOX-Funktion.
5 DUPLEX-ANZEIGE
• D+: Erscheint bei positiver Ablage.
• D–: Erscheint bei negativer Ablage.
6 Bluetooth -SYMBOL
®
Erscheint, wenn ein Bluetooth
7 FM-RADIO-SYMBOL
Erscheint bei eingeschaltetem FM-Rundfunkempfänger. (S. 20)
8 PICTURE-SHARE-SYMBOL
Erscheint, wenn die Funktion zum Teilen von Bildern eingeschaltet ist.
9 TONE-/DIGITAL-SQUELCH-ANZEIGE
Erscheint bei eingeschalteter Tone-/Digital-Squelch-Funktion.
10 GPS-SYMBOL
Zeigt den Status des GPS-Empfängers. (S. 10)
11 GPS-ALARMSYMBOL
Erscheint bei eingeschalteter GPS-Alarmfunktion.
12 SYMBOL FÜR MICRO-SD-SPEICHERKARTE (S. 8)
• Erscheint, wenn eine Micro-SD-Karte eingesetzt ist.
• Das Symbol blinkt während des Zugriffs auf die Karte.
3
5 9 13
4 6 7 8 10 11 12 14 16
-Gerät angeschlossen ist. (S. 32)
®
15
17
Einbandbetrieb
18
19
20
„FM RADIO"-Fenster
(Abstimmung)
Display beim
" angezeigt.
