1.1.1 CC-link

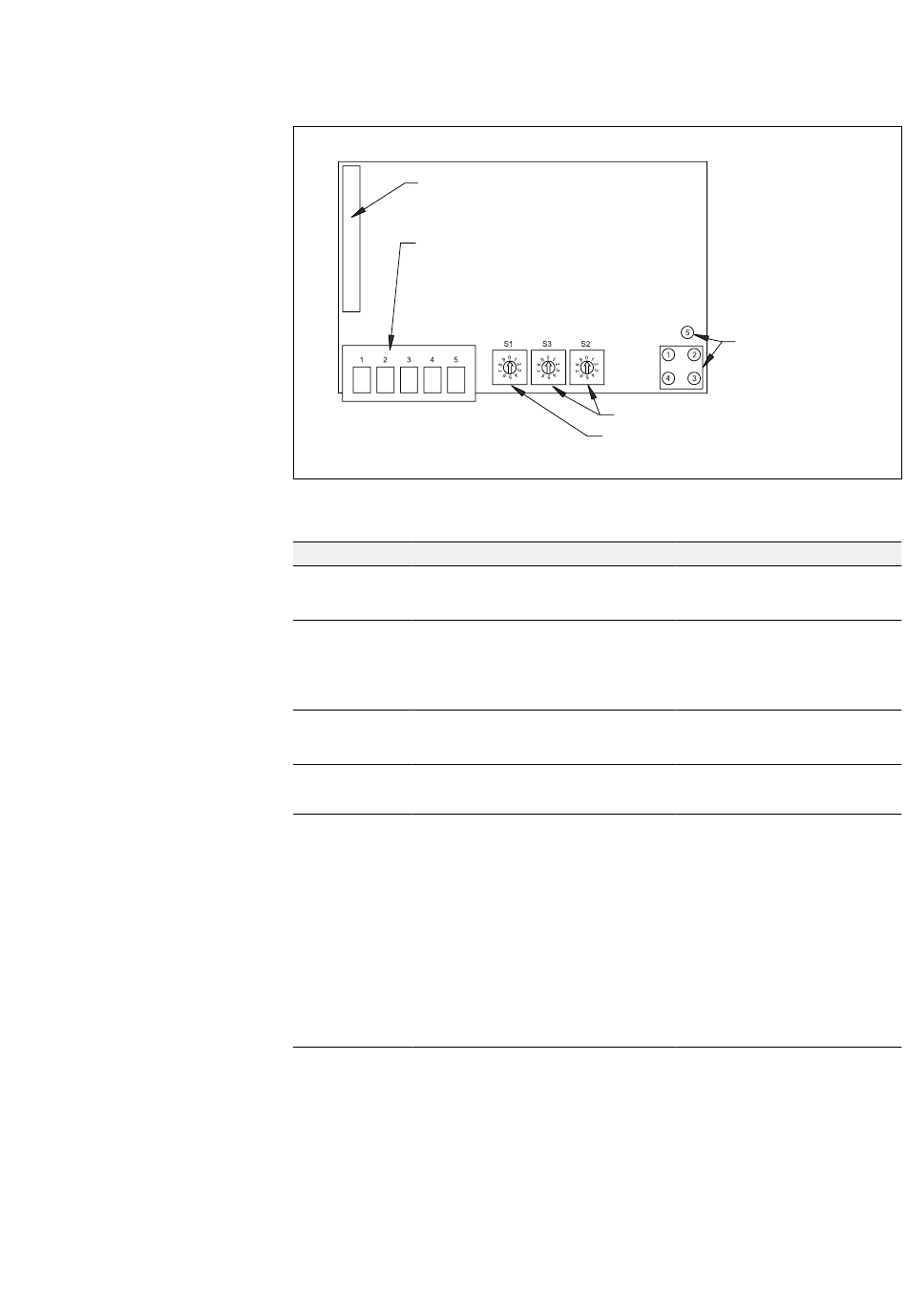

Hauptplatinenanschluss
CC-Link-Anschluss
4.3.1.21 Anzeigen
Anzeigenname
Beschreibung
D1
BETRIEB
D2
ERRL
RDLED
D3
D4
SDLED
D5
Zeitüberwachung
RD 15330-WA/03.2015, Benutzerhandbuch, Hägglunds Spider2, Bosch Rexroth Mellansel AB
Hauptplatinen, Steckbrücken und Klemmen
Adressschalter
Baudratenschalter
Funktion
information
Ein
Normalbetrieb
Aus
Keine Netzwerkverbindung oder
Zeitüberschreitung
ROT
CRC-Fehler erkannt
Unzulässige Stationsnummer
unzulässige Baudrate
AUS
Normalbetrieb
Grün
Daten werden empfangen
Aus
Keine Datenübertragung
Grün
Daten werden empfangen
Aus
Keine Datenübertragung
Grünes Blinken
Initialisierung und Betrieb OK.
1 Hz
Grünes Blinken
Nicht initialisiert.
2 Hz
Rot
Unspezifischer interner Fehler
oder Ausführung im Bootloader-
Modus.
Rotes Blinken 1 Hz
RAM-Fehler.
Rotes Blinken 2 Hz
ASIC- oder FLASH-Fehler.
Rotes Blinken 4 Hz
DPRAM-Fehler.
47/68
LED-Anzeigen
DD00070581
