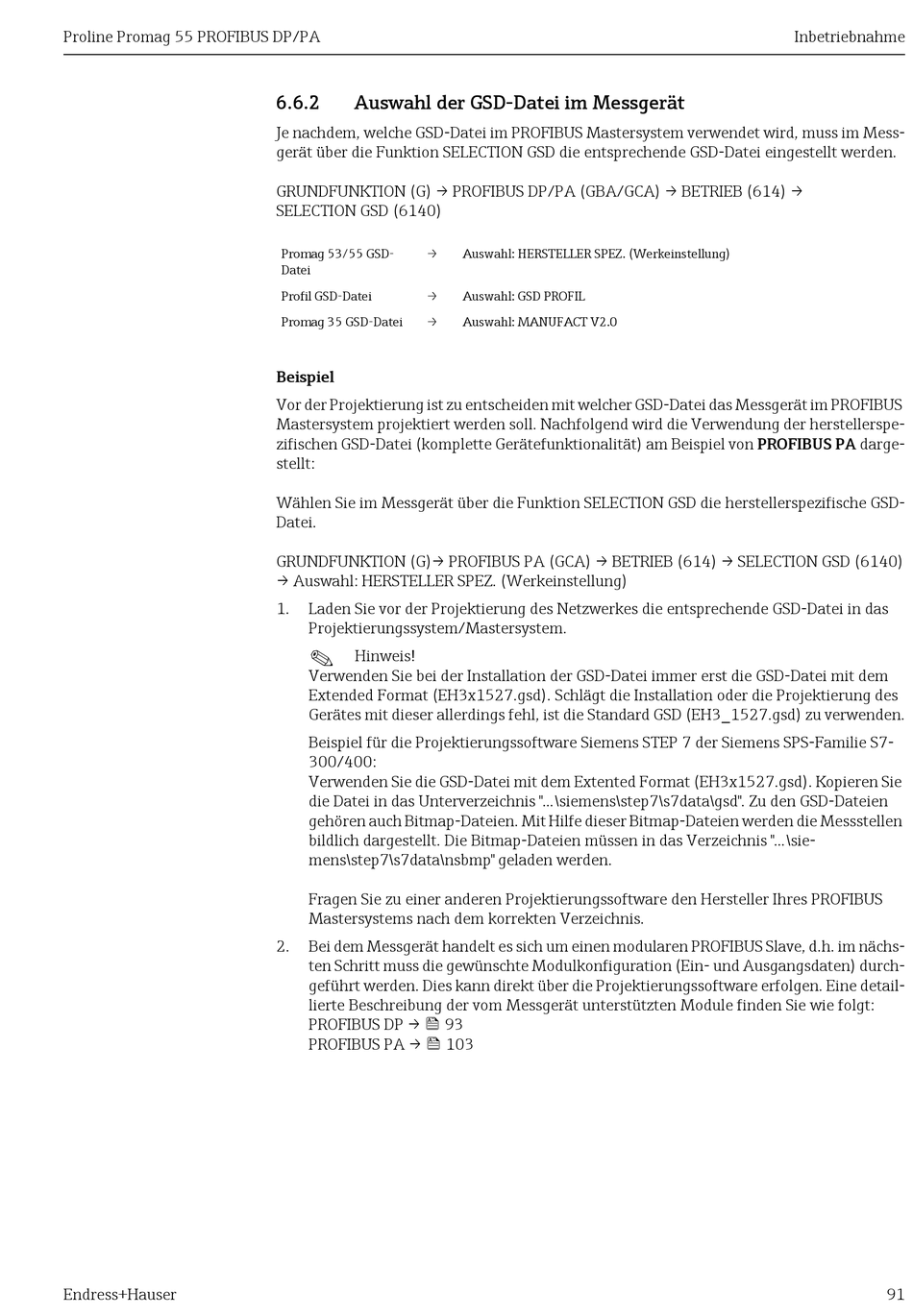

Proline Promag 55 PROFIBUS DP/PA
Endress+Hauser
6.6.2
Auswahl der GSD-Datei im Messgerät
Je nachdem, welche GSD-Datei im PROFIBUS Mastersystem verwendet wird, muss im Mess-
gerät über die Funktion SELECTION GSD die entsprechende GSD-Datei eingestellt werden.
GRUNDFUNKTION (G) → PROFIBUS DP/PA (GBA/GCA) → BETRIEB (614) →
SELECTION GSD (6140)
Promag 53/55 GSD-
→
Datei
Profil GSD-Datei
→
Promag 35 GSD-Datei
→
Beispiel
Vor der Projektierung ist zu entscheiden mit welcher GSD-Datei das Messgerät im PROFIBUS
Mastersystem projektiert werden soll. Nachfolgend wird die Verwendung der herstellerspe-
zifischen GSD-Datei (komplette Gerätefunktionalität) am Beispiel von PROFIBUS PA darge-
stellt:
Wählen Sie im Messgerät über die Funktion SELECTION GSD die herstellerspezifische GSD-
Datei.
GRUNDFUNKTION (G)→ PROFIBUS PA (GCA) → BETRIEB (614) → SELECTION GSD (6140)
→ Auswahl: HERSTELLER SPEZ. (Werkeinstellung)
1.
Laden Sie vor der Projektierung des Netzwerkes die entsprechende GSD-Datei in das
Projektierungssystem/Mastersystem.
!
Hinweis!
Verwenden Sie bei der Installation der GSD-Datei immer erst die GSD-Datei mit dem
Extended Format (EH3x1527.gsd). Schlägt die Installation oder die Projektierung des
Gerätes mit dieser allerdings fehl, ist die Standard GSD (EH3_1527.gsd) zu verwenden.
Beispiel für die Projektierungssoftware Siemens STEP 7 der Siemens SPS-Familie S7-
300/400:
Verwenden Sie die GSD-Datei mit dem Extented Format (EH3x1527.gsd). Kopieren Sie
die Datei in das Unterverzeichnis "...\siemens\step7\s7data\gsd". Zu den GSD-Dateien
gehören auch Bitmap-Dateien. Mit Hilfe dieser Bitmap-Dateien werden die Messstellen
bildlich dargestellt. Die Bitmap-Dateien müssen in das Verzeichnis "...\sie-
mens\step7\s7data\nsbmp" geladen werden.
Fragen Sie zu einer anderen Projektierungssoftware den Hersteller Ihres PROFIBUS
Mastersystems nach dem korrekten Verzeichnis.
2.
Bei dem Messgerät handelt es sich um einen modularen PROFIBUS Slave, d.h. im nächs-
ten Schritt muss die gewünschte Modulkonfiguration (Ein- und Ausgangsdaten) durch-
geführt werden. Dies kann direkt über die Projektierungssoftware erfolgen. Eine detail-
lierte Beschreibung der vom Messgerät unterstützten Module finden Sie wie folgt:
PROFIBUS DP → 93
PROFIBUS PA → 103
Auswahl: HERSTELLER SPEZ. (Werkeinstellung)
Auswahl: GSD PROFIL
Auswahl: MANUFACT V2.0
Inbetriebnahme
91
