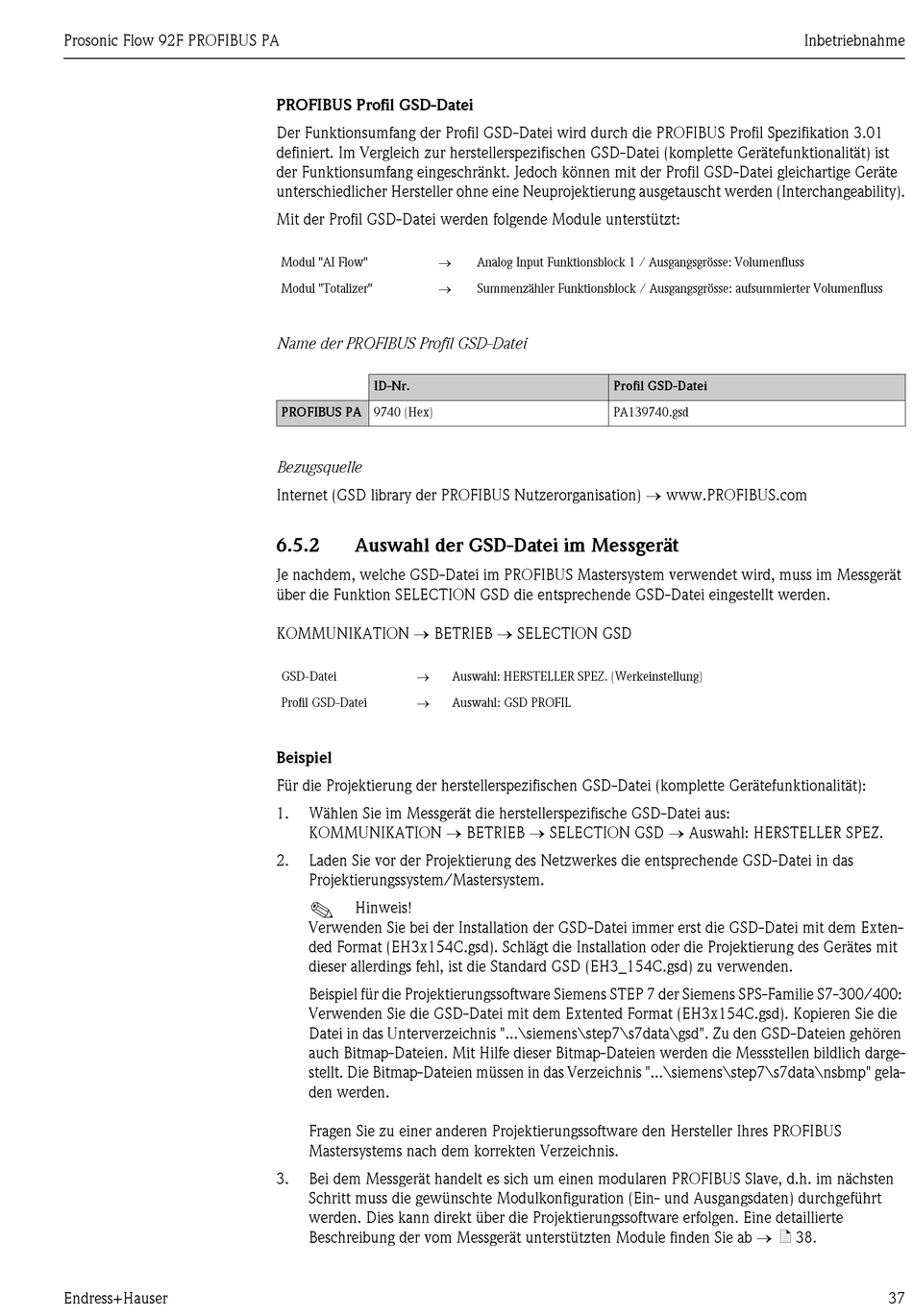

Prosonic Flow 92F PROFIBUS PA
Endress+Hauser
PROFIBUS Profil GSD-Datei
Der Funktionsumfang der Profil GSD-Datei wird durch die PROFIBUS Profil Spezifikation 3.01
definiert. Im Vergleich zur herstellerspezifischen GSD-Datei (komplette Gerätefunktionalität) ist
der Funktionsumfang eingeschränkt. Jedoch können mit der Profil GSD-Datei gleichartige Geräte
unterschiedlicher Hersteller ohne eine Neuprojektierung ausgetauscht werden (Interchangeability).
Mit der Profil GSD-Datei werden folgende Module unterstützt:
Modul "AI Flow"
Modul "Totalizer"
Name der PROFIBUS Profil GSD-Datei
ID-Nr.
PROFIBUS PA 9740 (Hex)
Bezugsquelle
Internet (GSD library der PROFIBUS Nutzerorganisation) www.PROFIBUS.com
6.5.2
Auswahl der GSD-Datei im Messgerät
Je nachdem, welche GSD-Datei im PROFIBUS Mastersystem verwendet wird, muss im Messgerät
über die Funktion SELECTION GSD die entsprechende GSD-Datei eingestellt werden.
KOMMUNIKATION BETRIEB SELECTION GSD
GSD-Datei
Profil GSD-Datei
Beispiel
Für die Projektierung der herstellerspezifischen GSD-Datei (komplette Gerätefunktionalität):
1.
Wählen Sie im Messgerät die herstellerspezifische GSD-Datei aus:
KOMMUNIKATION BETRIEB SELECTION GSD Auswahl: HERSTELLER SPEZ.
2.
Laden Sie vor der Projektierung des Netzwerkes die entsprechende GSD-Datei in das
Projektierungssystem/Mastersystem.
!
Hinweis!
Verwenden Sie bei der Installation der GSD-Datei immer erst die GSD-Datei mit dem Exten-
ded Format (EH3x154C.gsd). Schlägt die Installation oder die Projektierung des Gerätes mit
dieser allerdings fehl, ist die Standard GSD (EH3_154C.gsd) zu verwenden.
Beispiel für die Projektierungssoftware Siemens STEP 7 der Siemens SPS-Familie S7-300/400:
Verwenden Sie die GSD-Datei mit dem Extented Format (EH3x154C.gsd). Kopieren Sie die
Datei in das Unterverzeichnis "...\siemens\step7\s7data\gsd". Zu den GSD-Dateien gehören
auch Bitmap-Dateien. Mit Hilfe dieser Bitmap-Dateien werden die Messstellen bildlich darge-
stellt. Die Bitmap-Dateien müssen in das Verzeichnis "...\siemens\step7\s7data\nsbmp" gela-
den werden.
Fragen Sie zu einer anderen Projektierungssoftware den Hersteller Ihres PROFIBUS
Mastersystems nach dem korrekten Verzeichnis.
3.
Bei dem Messgerät handelt es sich um einen modularen PROFIBUS Slave, d.h. im nächsten
Schritt muss die gewünschte Modulkonfiguration (Ein- und Ausgangsdaten) durchgeführt
werden. Dies kann direkt über die Projektierungssoftware erfolgen. Eine detaillierte
Beschreibung der vom Messgerät unterstützten Module finden Sie ab ä 38.
Analog Input Funktionsblock 1 / Ausgangsgrösse: Volumenfluss
Summenzähler Funktionsblock / Ausgangsgrösse: aufsummierter Volumenfluss
Profil GSD-Datei
PA139740.gsd
Auswahl: HERSTELLER SPEZ. (Werkeinstellung)
Auswahl: GSD PROFIL
Inbetriebnahme
37
