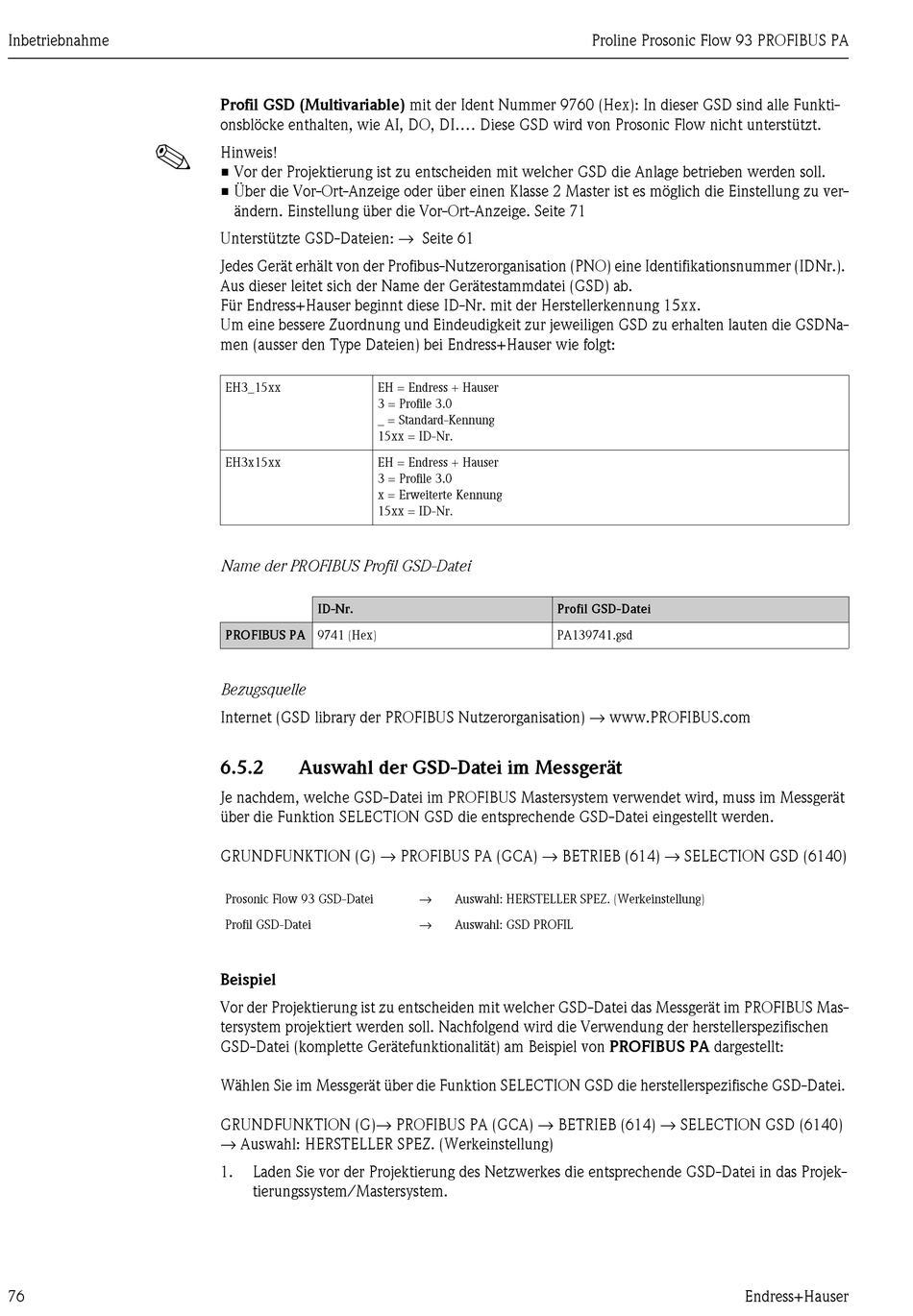

Inbetriebnahme
!
76
Profil GSD (Multivariable) mit der Ident Nummer 9760 (Hex): In dieser GSD sind alle Funkti-
onsblöcke enthalten, wie AI, DO, DI.... Diese GSD wird von Prosonic Flow nicht unterstützt.
Hinweis!
• Vor der Projektierung ist zu entscheiden mit welcher GSD die Anlage betrieben werden soll.
• Über die Vor-Ort-Anzeige oder über einen Klasse 2 Master ist es möglich die Einstellung zu ver-
ändern. Einstellung über die Vor-Ort-Anzeige. Seite 71
Unterstützte GSD-Dateien: → Seite 61
Jedes Gerät erhält von der Profibus-Nutzerorganisation (PNO) eine Identifikationsnummer (IDNr.).
Aus dieser leitet sich der Name der Gerätestammdatei (GSD) ab.
Für Endress+Hauser beginnt diese ID-Nr. mit der Herstellerkennung 15xx.
Um eine bessere Zuordnung und Eindeudigkeit zur jeweiligen GSD zu erhalten lauten die GSDNa-
men (ausser den Type Dateien) bei Endress+Hauser wie folgt:
EH3_15xx EH = Endress + Hauser
3 = Profile 3.0
_ = Standard-Kennung
15xx = ID-Nr.
EH3x15xx EH = Endress + Hauser
3 = Profile 3.0
x = Erweiterte Kennung
15xx = ID-Nr.
Name der PROFIBUS Profil GSD-Datei
ID-Nr.
PROFIBUS PA 9741 (Hex)
Bezugsquelle
Internet (GSD library der PROFIBUS Nutzerorganisation) → www.PROFIBUS.com
6.5.2 Auswahl der GSD-Datei im Messgerät
Je nachdem, welche GSD-Datei im PROFIBUS Mastersystem verwendet wird, muss im Messgerät
über die Funktion SELECTION GSD die entsprechende GSD-Datei eingestellt werden.
GRUNDFUNKTION (G) → PROFIBUS PA (GCA) → BETRIEB (614) → SELECTION GSD (6140)
Prosonic Flow 93 GSD-Datei
Profil GSD-Datei
Beispiel
Vor der Projektierung ist zu entscheiden mit welcher GSD-Datei das Messgerät im PROFIBUS Mas-
tersystem projektiert werden soll. Nachfolgend wird die Verwendung der herstellerspezifischen
GSD-Datei (komplette Gerätefunktionalität) am Beispiel von PROFIBUS PA dargestellt:
Wählen Sie im Messgerät über die Funktion SELECTION GSD die herstellerspezifische GSD-Datei.
GRUNDFUNKTION (G)→ PROFIBUS PA (GCA) → BETRIEB (614) → SELECTION GSD (6140)
→ Auswahl: HERSTELLER SPEZ. (Werkeinstellung)
1. Laden Sie vor der Projektierung des Netzwerkes die entsprechende GSD-Datei in das Projek-
tierungssystem/Mastersystem.
Profil GSD-Datei
PA139741.gsd
→
Auswahl: HERSTELLER SPEZ. (Werkeinstellung)
→
Auswahl: GSD PROFIL
Proline Prosonic Flow 93 PROFIBUS PA
Endress+Hauser
