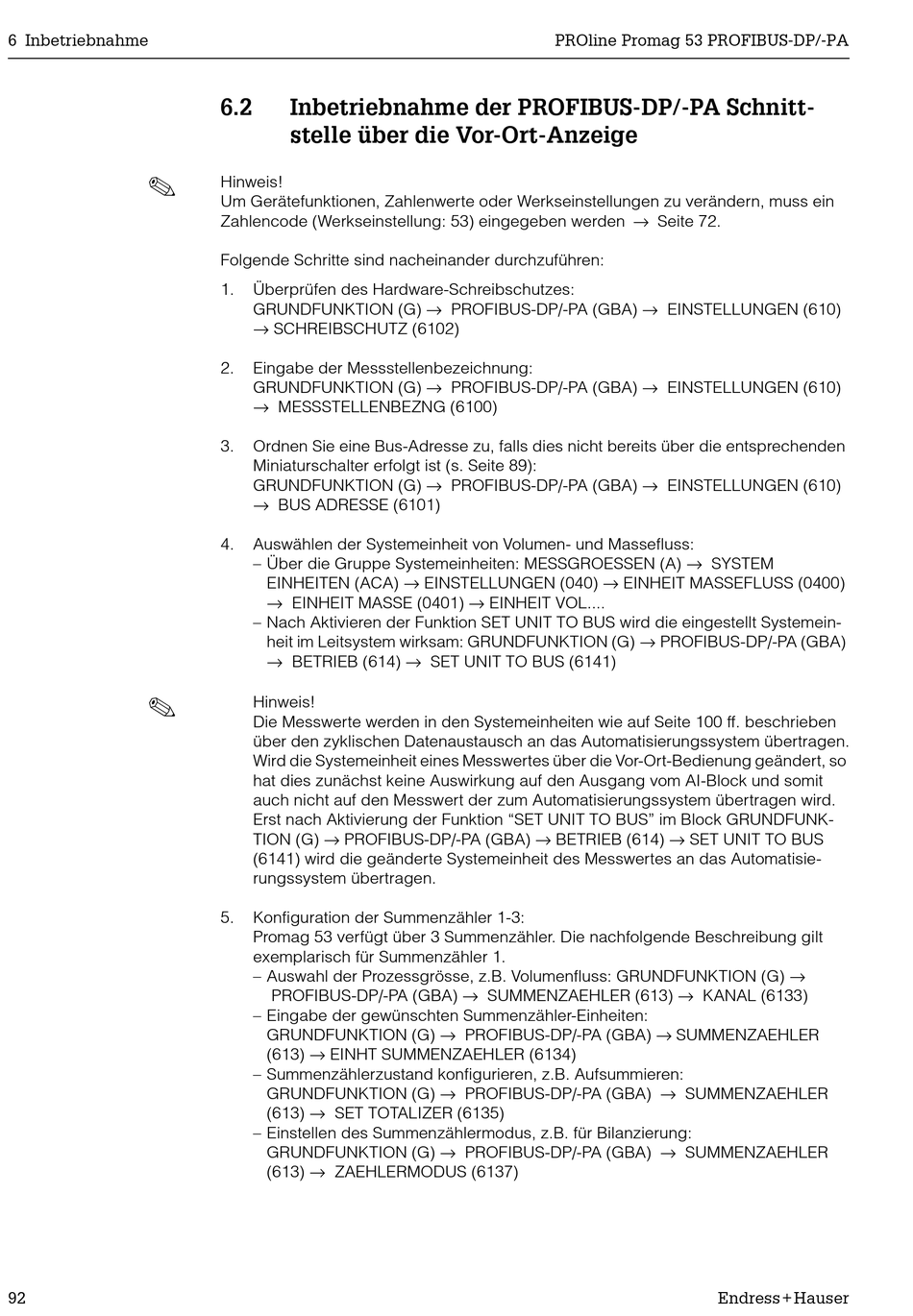

6 Inbetriebnahme
!
!
92
6.2
Inbetriebnahme der PROFIBUS-DP/-PA Schnitt-
stelle über die Vor-Ort-Anzeige
Hinweis!
Um Gerätefunktionen, Zahlenwerte oder Werkseinstellungen zu verändern, muss ein
Zahlencode (Werkseinstellung: 53) eingegeben werden → Seite 72.
Folgende Schritte sind nacheinander durchzuführen:
1.
Überprüfen des Hardware-Schreibschutzes:
GRUNDFUNKTION (G) → PROFIBUS-DP/-PA (GBA) → EINSTELLUNGEN (610)
→ SCHREIBSCHUTZ (6102)
2.
Eingabe der Messstellenbezeichnung:
GRUNDFUNKTION (G) → PROFIBUS-DP/-PA (GBA) → EINSTELLUNGEN (610)
→ MESSSTELLENBEZNG (6100)
3.
Ordnen Sie eine Bus-Adresse zu, falls dies nicht bereits über die entsprechenden
Miniaturschalter erfolgt ist (s. Seite 89):
GRUNDFUNKTION (G) → PROFIBUS-DP/-PA (GBA) → EINSTELLUNGEN (610)
→ BUS ADRESSE (6101)
4.
Auswählen der Systemeinheit von Volumen- und Massefluss:
– Über die Gruppe Systemeinheiten: MESSGROESSEN (A) → SYSTEM
EINHEITEN (ACA) → EINSTELLUNGEN (040) → EINHEIT MASSEFLUSS (0400)
→ EINHEIT MASSE (0401) → EINHEIT VOL....
– Nach Aktivieren der Funktion SET UNIT TO BUS wird die eingestellt Systemein-
heit im Leitsystem wirksam: GRUNDFUNKTION (G) → PROFIBUS-DP/-PA (GBA)
→ BETRIEB (614) → SET UNIT TO BUS (6141)
Hinweis!
Die Messwerte werden in den Systemeinheiten wie auf Seite 100 ff. beschrieben
über den zyklischen Datenaustausch an das Automatisierungssystem übertragen.
Wird die Systemeinheit eines Messwertes über die Vor-Ort-Bedienung geändert, so
hat dies zunächst keine Auswirkung auf den Ausgang vom AI-Block und somit
auch nicht auf den Messwert der zum Automatisierungssystem übertragen wird.
Erst nach Aktivierung der Funktion "SET UNIT TO BUS" im Block GRUNDFUNK-
TION (G) → PROFIBUS-DP/-PA (GBA) → BETRIEB (614) → SET UNIT TO BUS
(6141) wird die geänderte Systemeinheit des Messwertes an das Automatisie-
rungssystem übertragen.
5.
Konfiguration der Summenzähler 1-3:
Promag 53 verfügt über 3 Summenzähler. Die nachfolgende Beschreibung gilt
exemplarisch für Summenzähler 1.
– Auswahl der Prozessgrösse, z.B. Volumenfluss: GRUNDFUNKTION (G) →
PROFIBUS-DP/-PA (GBA) → SUMMENZAEHLER (613) → KANAL (6133)
– Eingabe der gewünschten Summenzähler-Einheiten:
GRUNDFUNKTION (G) → PROFIBUS-DP/-PA (GBA) → SUMMENZAEHLER
(613) → EINHT SUMMENZAEHLER (6134)
– Summenzählerzustand konfigurieren, z.B. Aufsummieren:
GRUNDFUNKTION (G) → PROFIBUS-DP/-PA (GBA) → SUMMENZAEHLER
(613) → SET TOTALIZER (6135)
– Einstellen des Summenzählermodus, z.B. für Bilanzierung:
GRUNDFUNKTION (G) → PROFIBUS-DP/-PA (GBA) → SUMMENZAEHLER
(613) → ZAEHLERMODUS (6137)
PROline Promag 53 PROFIBUS-DP/-PA
Endress+Hauser
