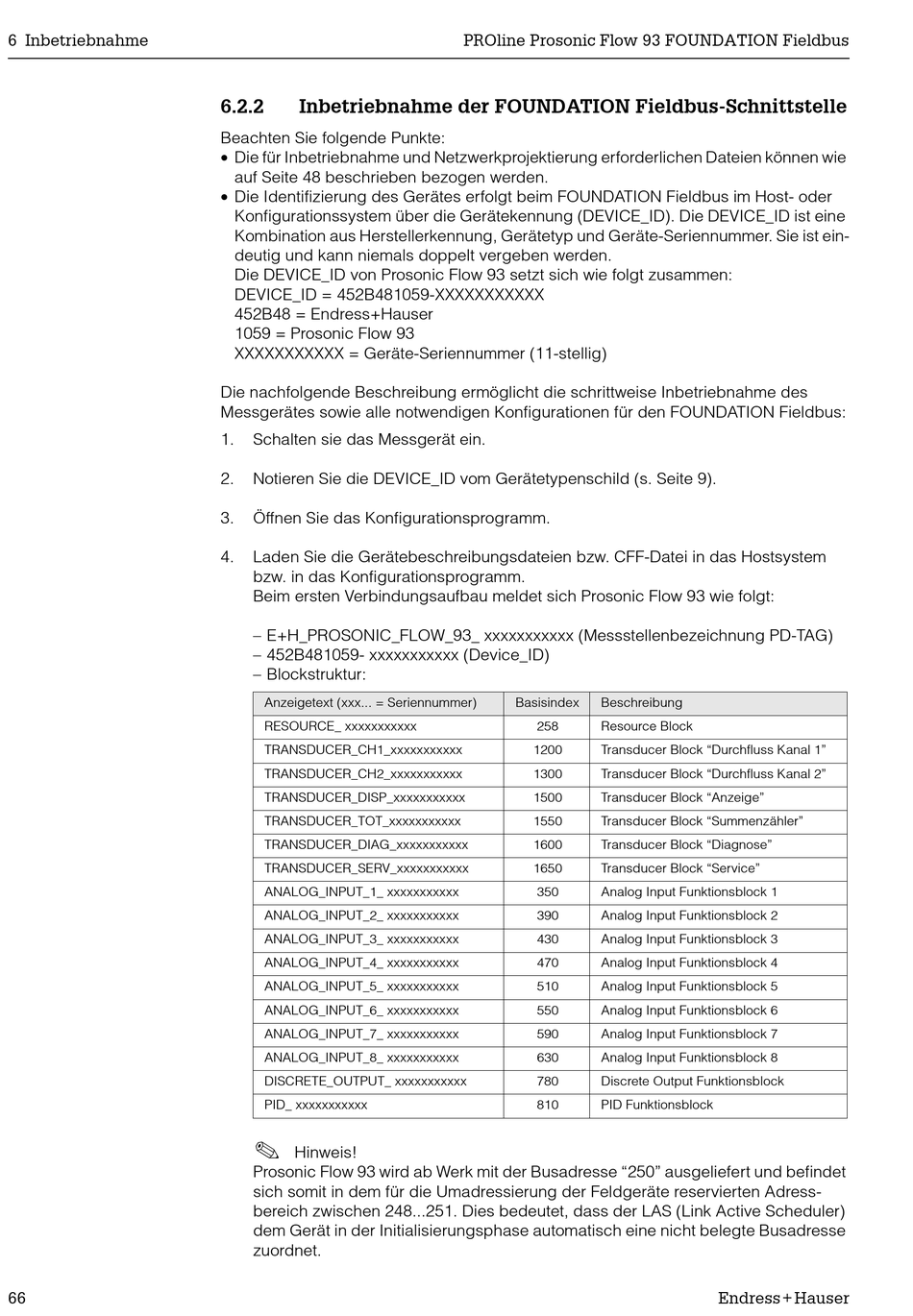

6 Inbetriebnahme
66
6.2.2

Inbetriebnahme der FOUNDATION Fieldbus-Schnittstelle

Beachten Sie folgende Punkte:
• Die für Inbetriebnahme und Netzwerkprojektierung erforderlichen Dateien können wie
auf Seite 48 beschrieben bezogen werden.
• Die Identifizierung des Gerätes erfolgt beim FOUNDATION Fieldbus im Host- oder
Konfigurationssystem über die Gerätekennung (DEVICE_ID). Die DEVICE_ID ist eine
Kombination aus Herstellerkennung, Gerätetyp und Geräte-Seriennummer. Sie ist ein-
deutig und kann niemals doppelt vergeben werden.
Die DEVICE_ID von Prosonic Flow 93 setzt sich wie folgt zusammen:
DEVICE_ID = 452B481059-XXXXXXXXXXX
452B48 = Endress+Hauser
1059 = Prosonic Flow 93
XXXXXXXXXXX = Geräte-Seriennummer (11-stellig)
Die nachfolgende Beschreibung ermöglicht die schrittweise Inbetriebnahme des
Messgerätes sowie alle notwendigen Konfigurationen für den FOUNDATION Fieldbus:
1. Schalten sie das Messgerät ein.
2. Notieren Sie die DEVICE_ID vom Gerätetypenschild (s. Seite 9).
3. Öffnen Sie das Konfigurationsprogramm.
4. Laden Sie die Gerätebeschreibungsdateien bzw. CFF-Datei in das Hostsystem
bzw. in das Konfigurationsprogramm.
Beim ersten Verbindungsaufbau meldet sich Prosonic Flow 93 wie folgt:
– E+H_PROSONIC_FLOW_93_ xxxxxxxxxxx (Messstellenbezeichnung PD-TAG)
– 452B481059- xxxxxxxxxxx (Device_ID)
– Blockstruktur:
Anzeigetext (xxx... = Seriennummer)
RESOURCE_ xxxxxxxxxxx
TRANSDUCER_CH1_xxxxxxxxxxx
TRANSDUCER_CH2_xxxxxxxxxxx
TRANSDUCER_DISP_xxxxxxxxxxx
TRANSDUCER_TOT_xxxxxxxxxxx
TRANSDUCER_DIAG_xxxxxxxxxxx
TRANSDUCER_SERV_xxxxxxxxxxx
ANALOG_INPUT_1_ xxxxxxxxxxx
ANALOG_INPUT_2_ xxxxxxxxxxx
ANALOG_INPUT_3_ xxxxxxxxxxx
ANALOG_INPUT_4_ xxxxxxxxxxx
ANALOG_INPUT_5_ xxxxxxxxxxx
ANALOG_INPUT_6_ xxxxxxxxxxx
ANALOG_INPUT_7_ xxxxxxxxxxx
ANALOG_INPUT_8_ xxxxxxxxxxx
DISCRETE_OUTPUT_ xxxxxxxxxxx
PID_ xxxxxxxxxxx
!
Hinweis!
Prosonic Flow 93 wird ab Werk mit der Busadresse "250" ausgeliefert und befindet
sich somit in dem für die Umadressierung der Feldgeräte reservierten Adress-
bereich zwischen 248...251. Dies bedeutet, dass der LAS (Link Active Scheduler)
dem Gerät in der Initialisierungsphase automatisch eine nicht belegte Busadresse
zuordnet.
PROline Prosonic Flow 93 FOUNDATION Fieldbus
Basisindex Beschreibung
258 Resource Block
1200 Transducer Block "Durchfluss Kanal 1"
1300 Transducer Block "Durchfluss Kanal 2"
1500 Transducer Block "Anzeige"
1550 Transducer Block "Summenzähler"
1600 Transducer Block "Diagnose"
1650 Transducer Block "Service"
350 Analog Input Funktionsblock 1
390 Analog Input Funktionsblock 2
430 Analog Input Funktionsblock 3
470 Analog Input Funktionsblock 4
510 Analog Input Funktionsblock 5
550 Analog Input Funktionsblock 6
590 Analog Input Funktionsblock 7
630 Analog Input Funktionsblock 8
780 Discrete Output Funktionsblock
810 PID Funktionsblock
