Inbetriebnahme
!
98
6.4

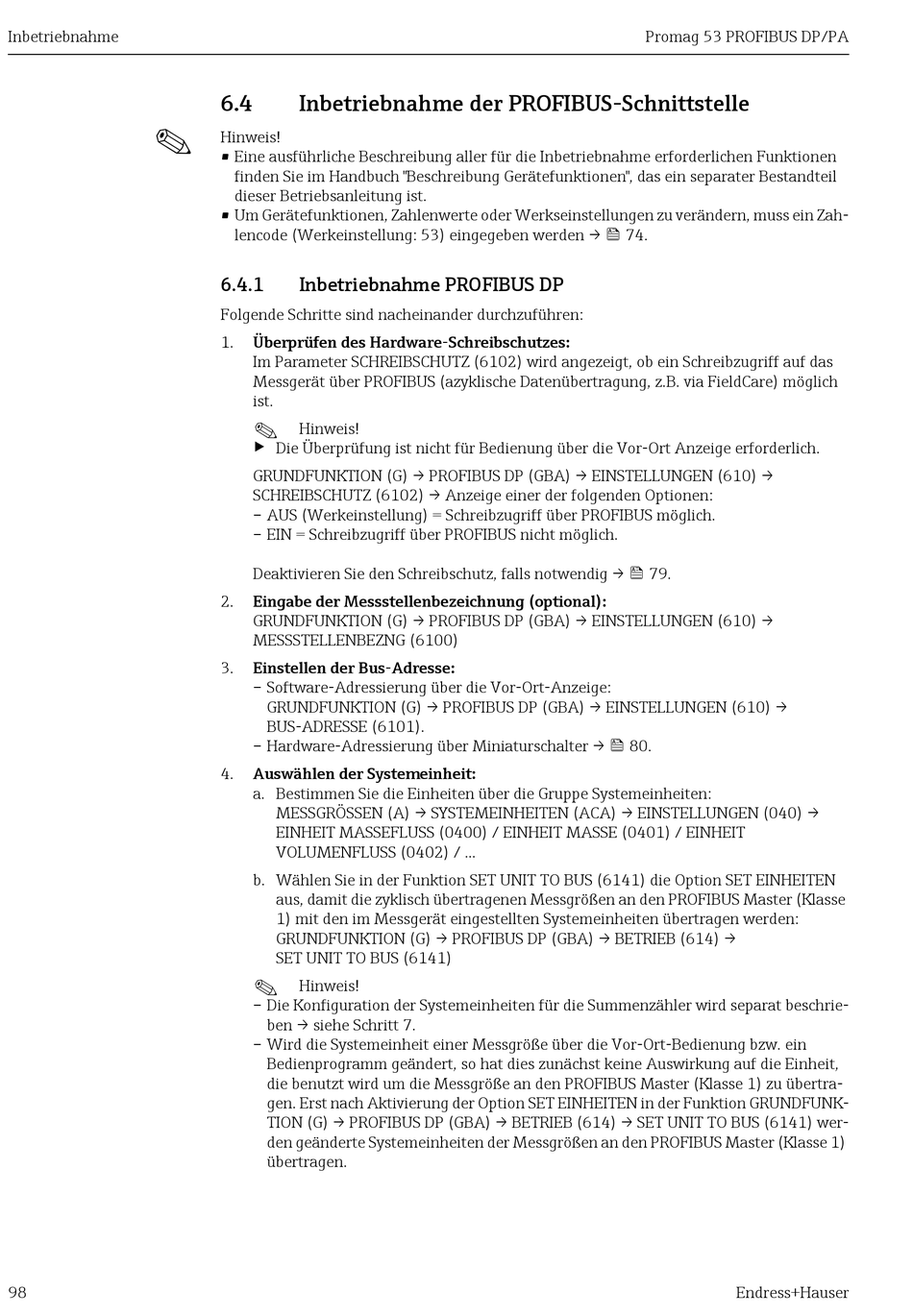

Inbetriebnahme der PROFIBUS-Schnittstelle
Hinweis!
• Eine ausführliche Beschreibung aller für die Inbetriebnahme erforderlichen Funktionen
finden Sie im Handbuch "Beschreibung Gerätefunktionen", das ein separater Bestandteil
dieser Betriebsanleitung ist.
• Um Gerätefunktionen, Zahlenwerte oder Werkseinstellungen zu verändern, muss ein Zah-
lencode (Werkeinstellung: 53) eingegeben werden → 74.
6.4.1
Inbetriebnahme PROFIBUS DP
Folgende Schritte sind nacheinander durchzuführen:
1.
Überprüfen des Hardware-Schreibschutzes:
Im Parameter SCHREIBSCHUTZ (6102) wird angezeigt, ob ein Schreibzugriff auf das
Messgerät über PROFIBUS (azyklische Datenübertragung, z.B. via FieldCare) möglich
ist.
!
Hinweis!
‣
Die Überprüfung ist nicht für Bedienung über die Vor-Ort Anzeige erforderlich.
GRUNDFUNKTION (G) → PROFIBUS DP (GBA) → EINSTELLUNGEN (610) →
SCHREIBSCHUTZ (6102) → Anzeige einer der folgenden Optionen:
– AUS (Werkeinstellung) = Schreibzugriff über PROFIBUS möglich.
– EIN = Schreibzugriff über PROFIBUS nicht möglich.
Deaktivieren Sie den Schreibschutz, falls notwendig → 79.
2.
Eingabe der Messstellenbezeichnung (optional):
GRUNDFUNKTION (G) → PROFIBUS DP (GBA) → EINSTELLUNGEN (610) →
MESSSTELLENBEZNG (6100)
3.
Einstellen der Bus-Adresse:
– Software-Adressierung über die Vor-Ort-Anzeige:
GRUNDFUNKTION (G) → PROFIBUS DP (GBA) → EINSTELLUNGEN (610) →
BUS-ADRESSE (6101).
– Hardware-Adressierung über Miniaturschalter → 80.
4.
Auswählen der Systemeinheit:
a. Bestimmen Sie die Einheiten über die Gruppe Systemeinheiten:
MESSGRÖSSEN (A) → SYSTEMEINHEITEN (ACA) → EINSTELLUNGEN (040) →
EINHEIT MASSEFLUSS (0400) / EINHEIT MASSE (0401) / EINHEIT
VOLUMENFLUSS (0402) / ...
b. Wählen Sie in der Funktion SET UNIT TO BUS (6141) die Option SET EINHEITEN
aus, damit die zyklisch übertragenen Messgrößen an den PROFIBUS Master (Klasse
1) mit den im Messgerät eingestellten Systemeinheiten übertragen werden:
GRUNDFUNKTION (G) → PROFIBUS DP (GBA) → BETRIEB (614) →
SET UNIT TO BUS (6141)
!
Hinweis!
– Die Konfiguration der Systemeinheiten für die Summenzähler wird separat beschrie-
ben → siehe Schritt 7.
– Wird die Systemeinheit einer Messgröße über die Vor-Ort-Bedienung bzw. ein
Bedienprogramm geändert, so hat dies zunächst keine Auswirkung auf die Einheit,
die benutzt wird um die Messgröße an den PROFIBUS Master (Klasse 1) zu übertra-
gen. Erst nach Aktivierung der Option SET EINHEITEN in der Funktion GRUNDFUNK-
TION (G) → PROFIBUS DP (GBA) → BETRIEB (614) → SET UNIT TO BUS (6141) wer-
den geänderte Systemeinheiten der Messgrößen an den PROFIBUS Master (Klasse 1)
übertragen.
Promag 53 PROFIBUS DP/PA
Endress+Hauser
