Prosonic Flow 92F PROFIBUS PA
!
Endress+Hauser

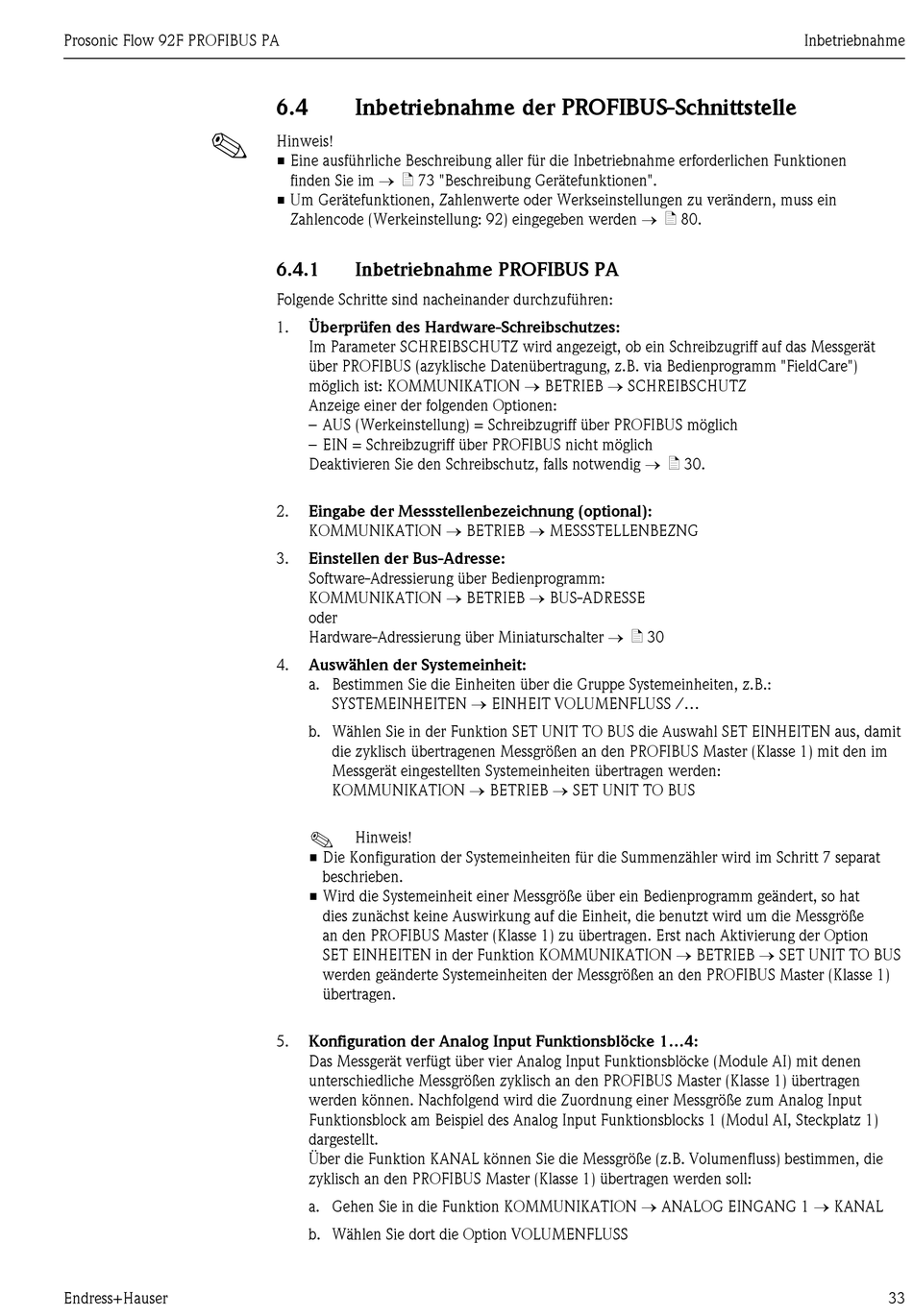

6.4
Inbetriebnahme der PROFIBUS-Schnittstelle
Hinweis!
• Eine ausführliche Beschreibung aller für die Inbetriebnahme erforderlichen Funktionen
finden Sie im ä 73 "Beschreibung Gerätefunktionen".
• Um Gerätefunktionen, Zahlenwerte oder Werkseinstellungen zu verändern, muss ein
Zahlencode (Werkeinstellung: 92) eingegeben werden ä 80.
6.4.1
Inbetriebnahme PROFIBUS PA
Folgende Schritte sind nacheinander durchzuführen:
1.
Überprüfen des Hardware-Schreibschutzes:
Im Parameter SCHREIBSCHUTZ wird angezeigt, ob ein Schreibzugriff auf das Messgerät
über PROFIBUS (azyklische Datenübertragung, z.B. via Bedienprogramm "FieldCare")
möglich ist: KOMMUNIKATION BETRIEB SCHREIBSCHUTZ
Anzeige einer der folgenden Optionen:
– AUS (Werkeinstellung) = Schreibzugriff über PROFIBUS möglich
– EIN = Schreibzugriff über PROFIBUS nicht möglich
Deaktivieren Sie den Schreibschutz, falls notwendig ä 30.
2.
Eingabe der Messstellenbezeichnung (optional):
KOMMUNIKATION BETRIEB MESSSTELLENBEZNG
3.
Einstellen der Bus-Adresse:
Software-Adressierung über Bedienprogramm:
KOMMUNIKATION BETRIEB BUS-ADRESSE
oder
Hardware-Adressierung über Miniaturschalter ä 30
4.
Auswählen der Systemeinheit:
a. Bestimmen Sie die Einheiten über die Gruppe Systemeinheiten, z.B.:
SYSTEMEINHEITEN EINHEIT VOLUMENFLUSS /...
b. Wählen Sie in der Funktion SET UNIT TO BUS die Auswahl SET EINHEITEN aus, damit
die zyklisch übertragenen Messgrößen an den PROFIBUS Master (Klasse 1) mit den im
Messgerät eingestellten Systemeinheiten übertragen werden:
KOMMUNIKATION BETRIEB SET UNIT TO BUS
!
Hinweis!
• Die Konfiguration der Systemeinheiten für die Summenzähler wird im Schritt 7 separat
beschrieben.
• Wird die Systemeinheit einer Messgröße über ein Bedienprogramm geändert, so hat
dies zunächst keine Auswirkung auf die Einheit, die benutzt wird um die Messgröße
an den PROFIBUS Master (Klasse 1) zu übertragen. Erst nach Aktivierung der Option
SET EINHEITEN in der Funktion KOMMUNIKATION BETRIEB SET UNIT TO BUS
werden geänderte Systemeinheiten der Messgrößen an den PROFIBUS Master (Klasse 1)
übertragen.
5.
Konfiguration der Analog Input Funktionsblöcke 1...4:
Das Messgerät verfügt über vier Analog Input Funktionsblöcke (Module AI) mit denen
unterschiedliche Messgrößen zyklisch an den PROFIBUS Master (Klasse 1) übertragen
werden können. Nachfolgend wird die Zuordnung einer Messgröße zum Analog Input
Funktionsblock am Beispiel des Analog Input Funktionsblocks 1 (Modul AI, Steckplatz 1)
dargestellt.
Über die Funktion KANAL können Sie die Messgröße (z.B. Volumenfluss) bestimmen, die
zyklisch an den PROFIBUS Master (Klasse 1) übertragen werden soll:
a. Gehen Sie in die Funktion KOMMUNIKATION ANALOG EINGANG 1 KANAL
b. Wählen Sie dort die Option VOLUMENFLUSS
Inbetriebnahme
33
