2.1.3 Typenschild Anschlüsse
See operating manual
Betriebsanleitung beachten
Observer manuel d'instruction
12345678912
1
Ser.No.:
Supply /
Versorgung /
4
Tension d'alimentation
I-OUT (HART)
f-OUT
5
STATUS-OUT
STATUS-IN
Ex-works / ab-Werk / réglages usine
6
Device SW:
7
Communication:
8
Drivers:
9
Date: DD.MMM.YYYY

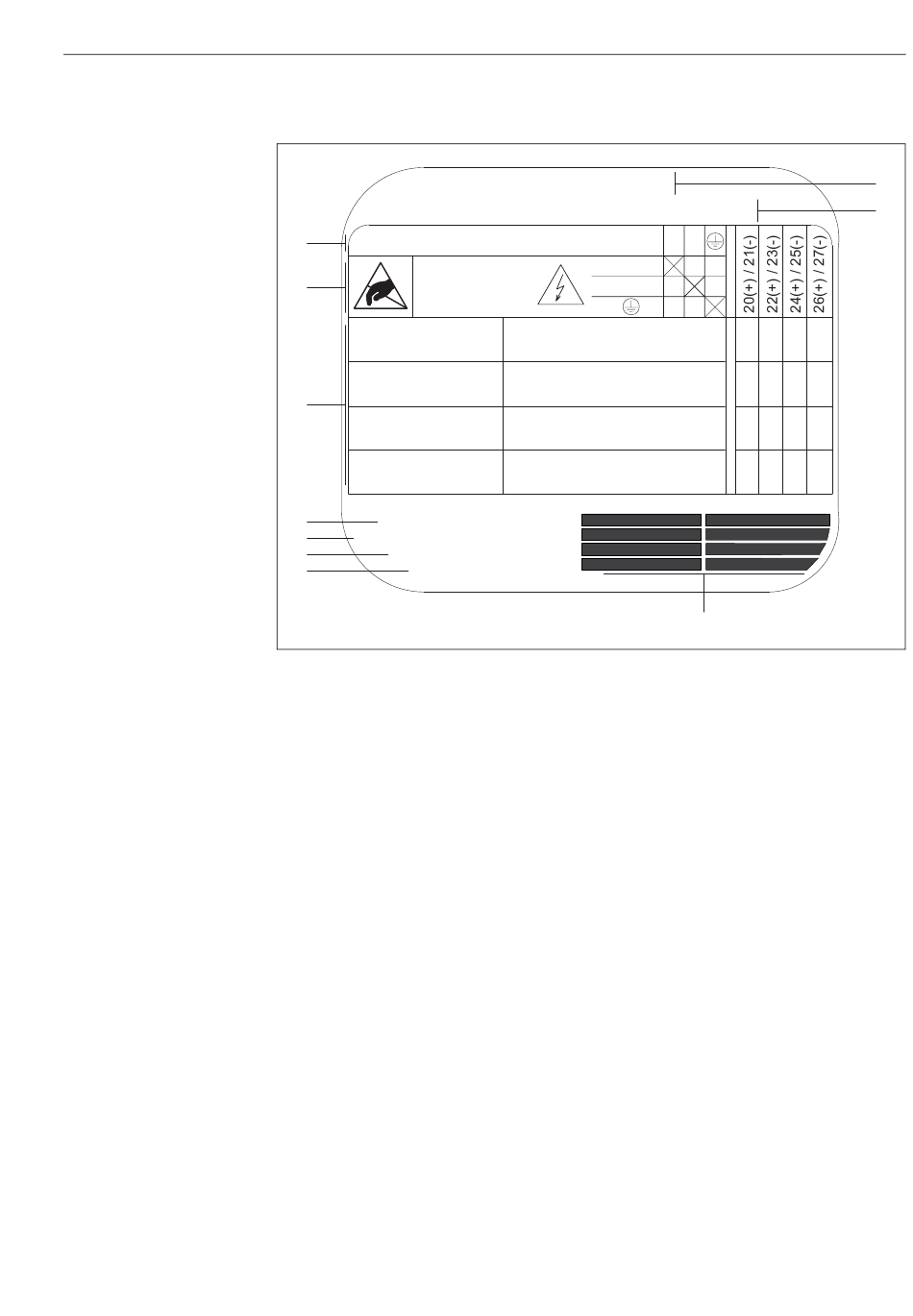

Abb. 3: Typenschildangaben für Anschlüsse Proline Messumformer (Beispiel)
1 Seriennummer
2 Mögliche Konfiguration des Stromausgangs
3 Mögliche Konfiguration der Relaiskontakte
4 Klemmenbelegung, Kabel für Hilfsenergie: 20...260 V AC, 20...64 V DC
Klemme Nr. 1: L1 für AC, L+ für DC
Klemme Nr. 2: N für AC, L- für DC
5 Anliegende Signale an den Ein- und Ausgängen, mögliche Konfigurationen und Klemmenbelegung
6 Version der aktuell installierten Gerätesoftware (inkl. Sprachpaket)
7 Installierte Kommunikationsart
8 Angaben zur aktuellen Kommunikationssoftware (Device Revision, Device Description)
9 Datum der Installation
10 Aktuelle Updates der in Punkt 6 bis 9 gemachten Angaben
