2.1.3 Typenschild Anschlüsse
See operating manual
Betriebsanleitung beachten
Observer manuel d'instruction
12345678912
1
Ser.No.:
Supply /
Versorgung /
4
Tension d'alimentation
I-OUT (HART)
f-OUT
5
STATUS-OUT
STATUS-IN
Ex-works / ab-Werk / réglages usine
6 Device SW:
7 Communication:
8 Drivers:
9 Date: DD.MMM.YYYY

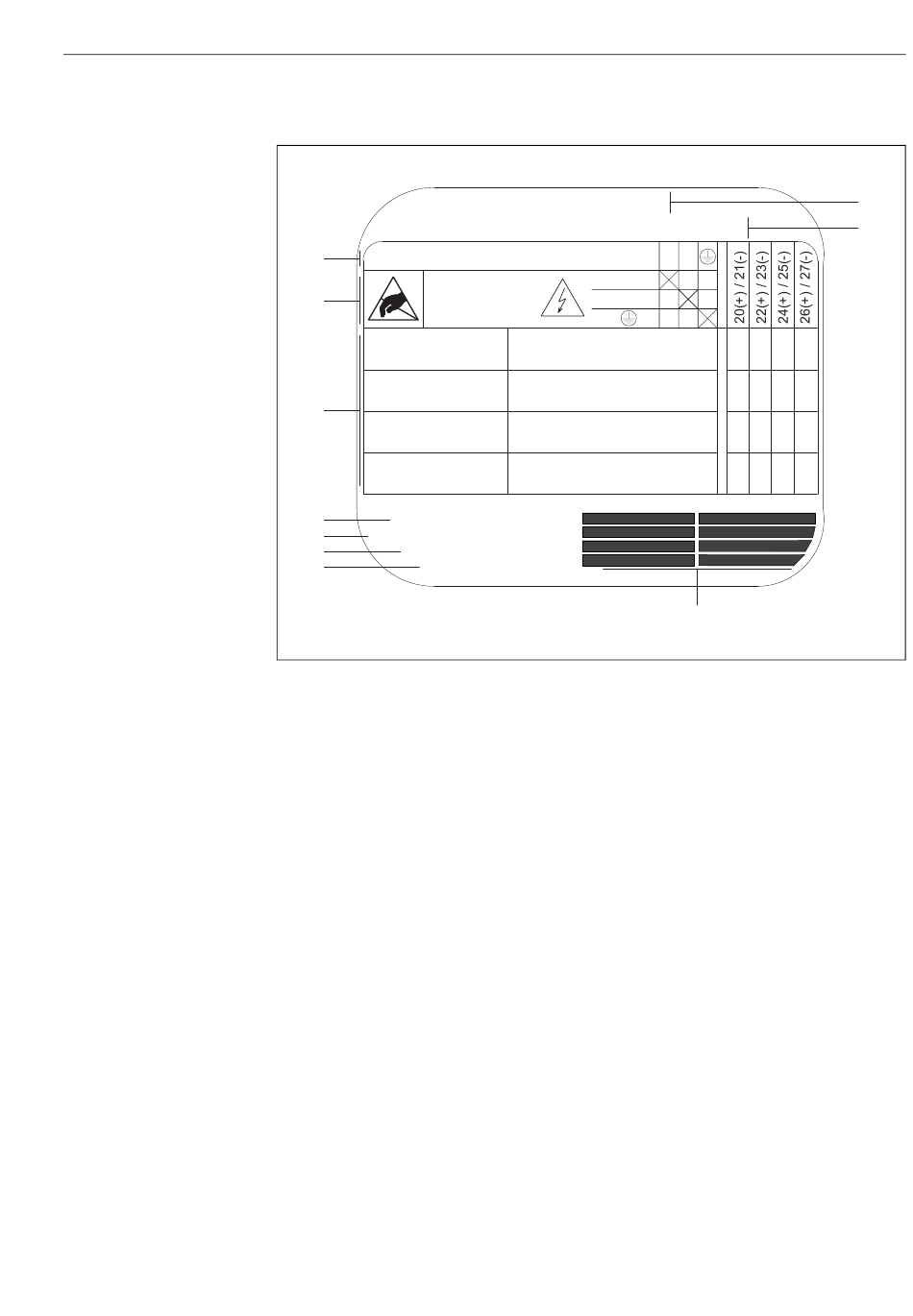

Abb. 3: Typenschildangaben für Proline Messaufnehmer
1 Seriennummer
2 Mögliche Konfiguration des Stromeingangs
3 Mögliche Konfiguration der Relaiskontakte
4 Klemmenbelegung, Kabel für Hilfsenergie: 85...260 V AC, 20...55 V AC, 16...62 V DC
Klemme Nr. 1: L1 für AC, L+ für DC
Klemme Nr. 2: N für AC, L- für DC
5 Anliegende Signale an den Ein- und Ausgängen, mögliche Konfigurationen und Klemmenbelegung (20...27),
siehe auch "Elektrische Werte der Ein-/Ausgänge"
6 Version der aktuell installierten Gerätesoftware
7 Installierte Kommunikationsart: z.B. HART, PROFIBUS PA, etc.
8 Angaben zur aktuellen Kommunikationssoftware: z.B. Dev. 01 / DD 01 für HART, ID 152A (HEX) für PROFIBUS
9 Datum der Installation
10 Aktuelle Updates der in Punkt 6 bis 9 gemachten Angaben
2.2 CE-Zeichen, Konformitätserklärung
Die Geräte sind nach dem Stand der Technik und guter Ingenieurpraxis betriebssicher gebaut und
geprüft und haben das Werk in sicherheitstechnisch einwandfreiem Zustand verlassen. Die Geräte
berücksichtigen die einschlägigen Normen und Vorschriften nach EN 61010 "Sicherheitsbestim-
mungen für elektrische Mess-, Steuer-, Regel- und Laborgeräte" sowie die EMV-Anforderungen
gemäß IEC/EN 61326.
Das in dieser Betriebsanleitung beschriebene Messsystem erfüllt somit die gesetzlichen Anforderun-
gen der EG-Richtlinien. Endress+Hauser bestätigt die erfolgreiche Prüfung des Gerätes mit der
Anbringung des CE-Zeichens.
Das Messsystem ist in Übereinstimmung mit den EMV-Anforderungen der Behörde "Australian
Communications and Media Authority (ACMA)".
A: active
P: passive
NO: normally open contact
NC: normally closed contact
L1/L+
N/L-
PE
Active: 0/4...20mA, RL max. = 700 Ohm
Passive: 4...20mA, max. 30VDC
(HART: RL.min. = 250 OHM)
fmax = 1kHz
Active: 24VDC/25mA (max. 250mA/20ms)
Passive: 30VDC, 250mA
Passive: 30VDC, 250mA
3...30VDC, Ri = 5kOhm
