4.7

Uitlijnen van behuizingskop en display

De behuizing van de meetomvormer is in de compacte constructie voor een betere
afleesbaarheid draaibaar gelagerd. Uit de middenstand kan deze steeds met ca. 170° naar
rechts of naar links tot aan de aanslag gedraaid worden. Ter fixering worden de 3 koploze
stelschroeven aangedraaid (zie Afb. 16).
De uitlijning van het display kan in stappen van 90° worden veranderd. Hiertoe wordt het deksel
aan de voorzijde afgeschroefd (niet in de Ex-omgeving) en de afdekking van het display
afgetrokken. Bij apparaten in explosieveilige uitvoering moet ter demontage van het deksel van
de behuizing van te voren de de dekselbeveiliging losgedraaid worden.
WAARSCHUWING
Deksel aan voorzijde van de behuizing niet in explosieve omgevingen openen.
Explosiegevaar! Daardoor kunnen zware verwondingen of de dood worden veroorzaakt.
Het apparaat spanningsvrij schakelen voor het openen van het deksel aan de voorzijde.
Voor het aanraken van de componentgroep altijd maatregelen tegen elektrische ontlading
treffen.
Na het losdraaien van de 4 bevestigingsbouten kan de printplaat van het display worden
losgetrokken en weer
bevestigingsbouten weer aandraaien, display-afdekking aanbrengen en deksel van de
behuizing met bouten bevestigen. Bij apparaten in explosieveilige uitvoering moet de
dekselbeveiliging weer gemonteerd worden.

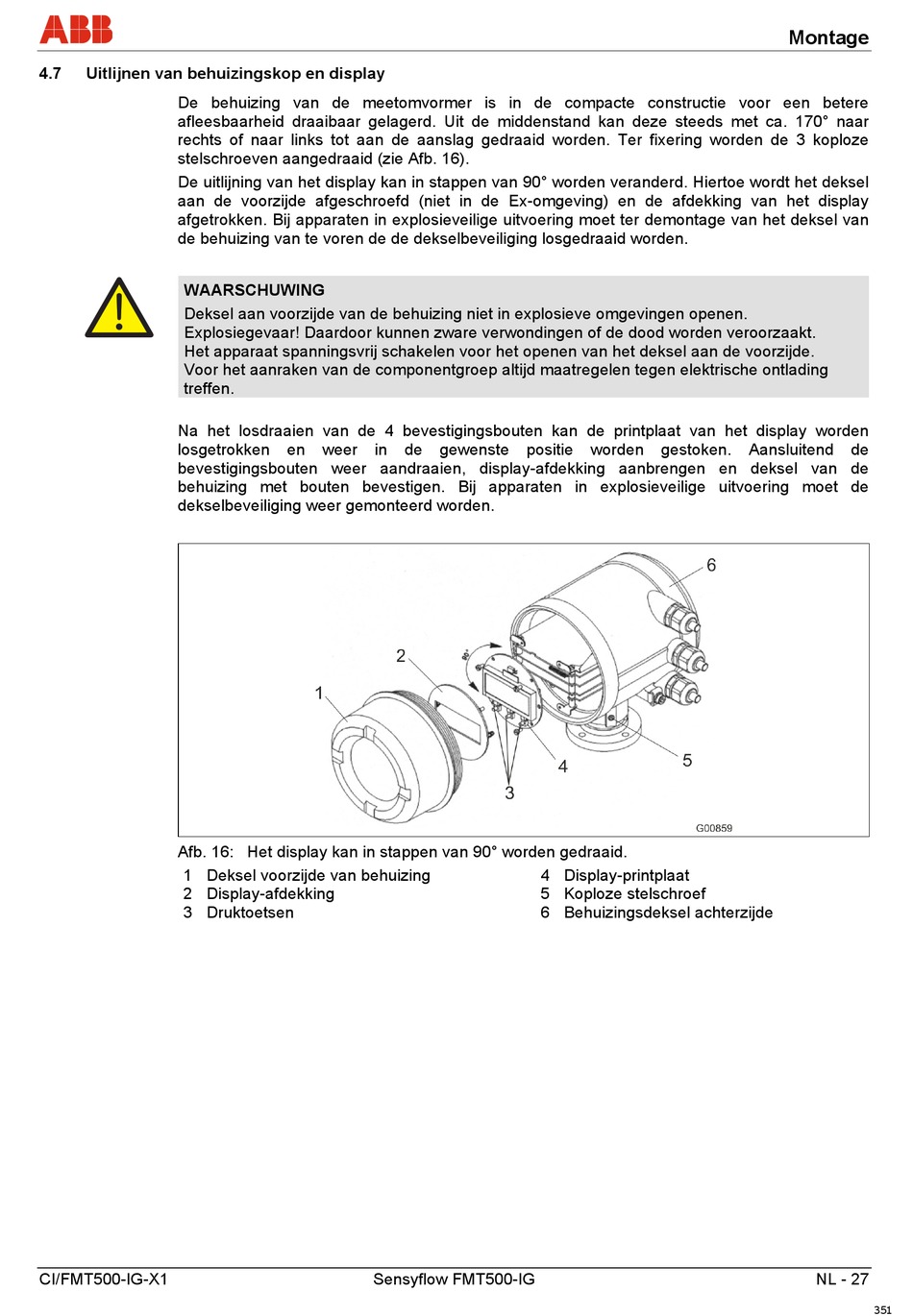

Afb. 16: Het display kan in stappen van 90° worden gedraaid.
1 Deksel voorzijde van behuizing
2 Display-afdekking
3 Druktoetsen
CI/FMT500-IG-X1
in de gewenste positie worden gestoken. Aansluitend de
4 Display-printplaat
5 Koploze stelschroef
6 Behuizingsdeksel achterzijde
