Connessioni elettriche

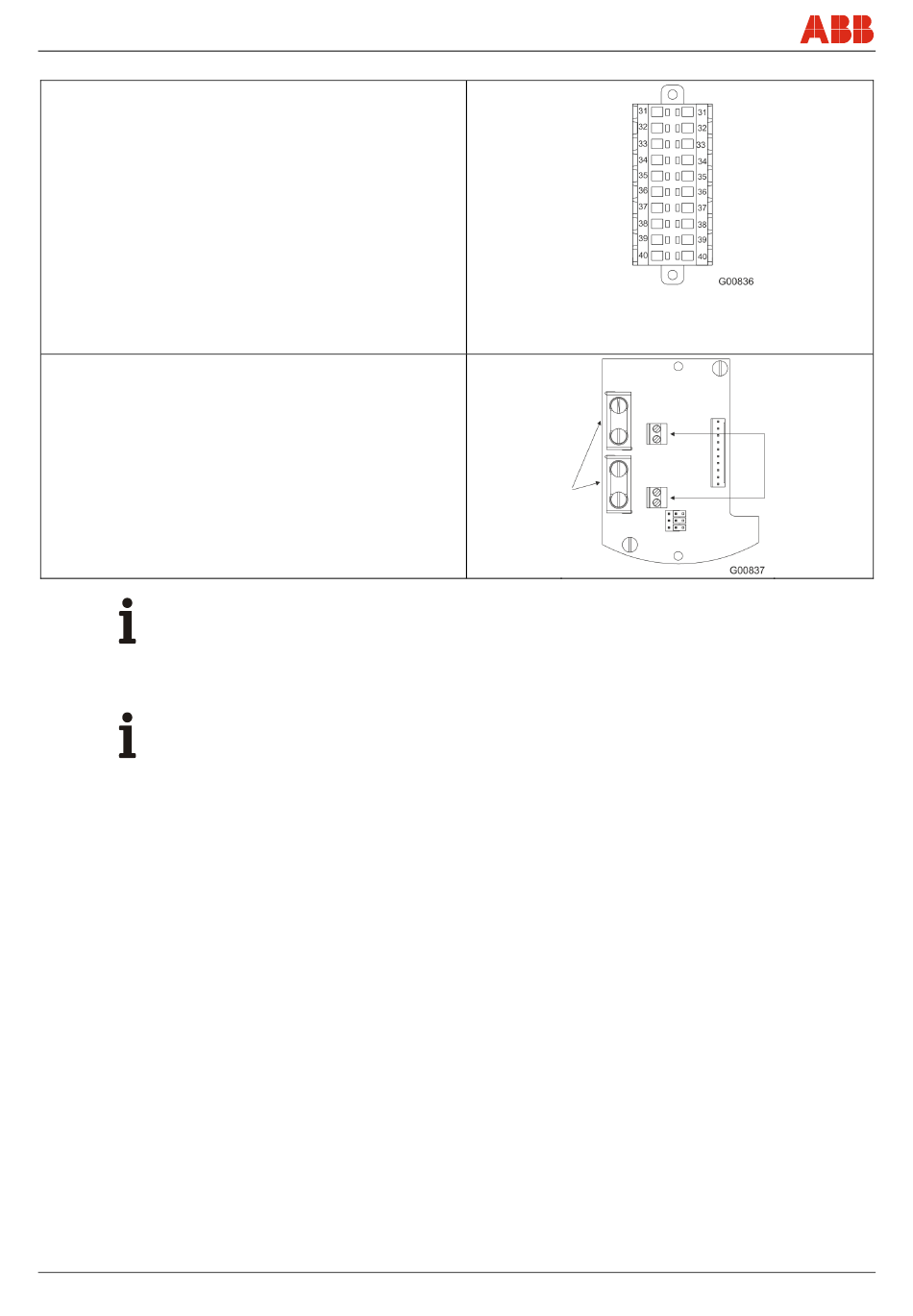

Modulo analogico / HART
31 + I out Uscita analogica / HART
32 - I out Uscita analogica / HART
33 D out 1
34 GND D out (D out 1)
35 D out 2
36 GND D out (D out 2)
37 D in 1
38 GND D in (D in 1)
39 D in 2
40 GND D in (D in 2)
Grado di protezione antideflagrante: Ex ib o Ex e (ATEX), IS o XP,
NI (FM)
Nel collegamento delle linee fieldbus / di segnale è necessario
osservare i parametri di sicurezza secondo i certificati validi.
Modulo PROFIBUS
A Segnale in / out PROFIBUS DPV1
B Segnale in / out PROFIBUS DPV1
Grado di protezione antideflagrante
Collegamento solo a PROFIBUS DP a sicurezza intrinseca (forma
compatta o separata)
Terminazione bus interna mediante resistenza di 150 Ω o esterna
secondo la specifica RS485 IS
Nel collegamento delle linee fieldbus / di segnale è necessario
osservare i parametri di sicurezza secondo i rispettivi certificati validi.
IMPORTANTE (AVVISO)
Nelle versioni ATEX, i passacavi e i tappi devono avere il grado di protezione antideflagrante
sicurezza aumentata "e" adeguato per le condizioni operative e devono essere montati
correttamente. Le aperture non utilizzate devono essere chiuse a norma EN 60079.
IMPORTANTE (AVVISO)
Per le versioni FM, il collegamento elettrico può essere eseguito immediatamente
sull'apparecchio mediante un pressacavo filettato omologato o mediante una girella
omologata adatta con blocco antifiamma (direttamente sull'apparecchio). Per le girelle o i
pressacavi devono essere disponibili le relative certificazioni. Non è consentito utilizzare
passacavi o tappi di modello semplice. I passacavi o le girelle non sono in dotazione
dell'apparecchio.
34 - IT
304
Ex ib (ATEX), IS (FM)
Sensyflow FMT500-IG
Schermo del
cavo collegato
alla
compensazione
del potenziale
(PA)
Morsetti
PROFIBUS
X2/X3 morsetti
A/B
CI/FMT500-IG-X1
