Elektrische aansluitingen
Analoge / HART-module
31 + I out analoge uitgang / HART
32 - I out analoge uitgang / HART
33 D out 1
34 GND D out (D out 1)
35 D out 2
36 GND D out (D out 2)
37 D in 1
38 GND D in (D in 1)
39 D in 2
40 GND D in (D in 2)
Ontstekingsbescherming: Ex ib of Ex e (ATEX), IS of XP, NI (FM)
Deaansluiting van de Fieldbus- / signaalleidingen moet voldoen aan de
veiligheidsparameters volgens de geldige certificaten.
PROFIBUS module
A PROFIBUS DPV1 in / out-signaal
B PROFIBUS DPV1 in / out-signaal
Beschermingsgraad
Aansluiting alleen op intrinsiek veilige PROFIBUS DP (compacte en
gescheiden constructie)
Busafsluiting intern via 150 Ω-weerstand of extern volgens RS485 IS-
specificatie
Deaansluiting van de Fieldbus- / signaalleidingen moet voldoen aan de
veiligheidsparameters volgens de geldige certificaten.
BELANGRIJK (LET OP)
Bij ATEX-uitvoeringen moeten kabelinvoeren en blindstoppen in de beschermingsgraad
Verhoogde veiligheid "e", geschikt voor de bedrijfsomstandigheden worden uitgevoerd en
volgens de regels worden gemonteerd. Niet gebruikte openingen dienen conform EN 60079 te
worden gesloten.
BELANGRIJK (LET OP)
Bij FM-uitvoeringen kan de elektrische aansluiting via een toegelaten kabelwartel of via een
goedgekeurde geschikte pijpschroefverbinding met vlamblokkering (die zich in de
onmiddellijke nabijheid van het apparaat bevindt). Voor pijp- of kabelschroefverbindingen
moeten de betreffende testcertificaten aanwezig zijn. Het is niet toegestaan gebruik te maken
van kabel- of leidinginvoeren evenals blindstoppen van een eenvoudig type. Kabel- en
leidingschroefverbindingen horen niet bij de leveringsomvang van het apparaat.
34 - NL
358

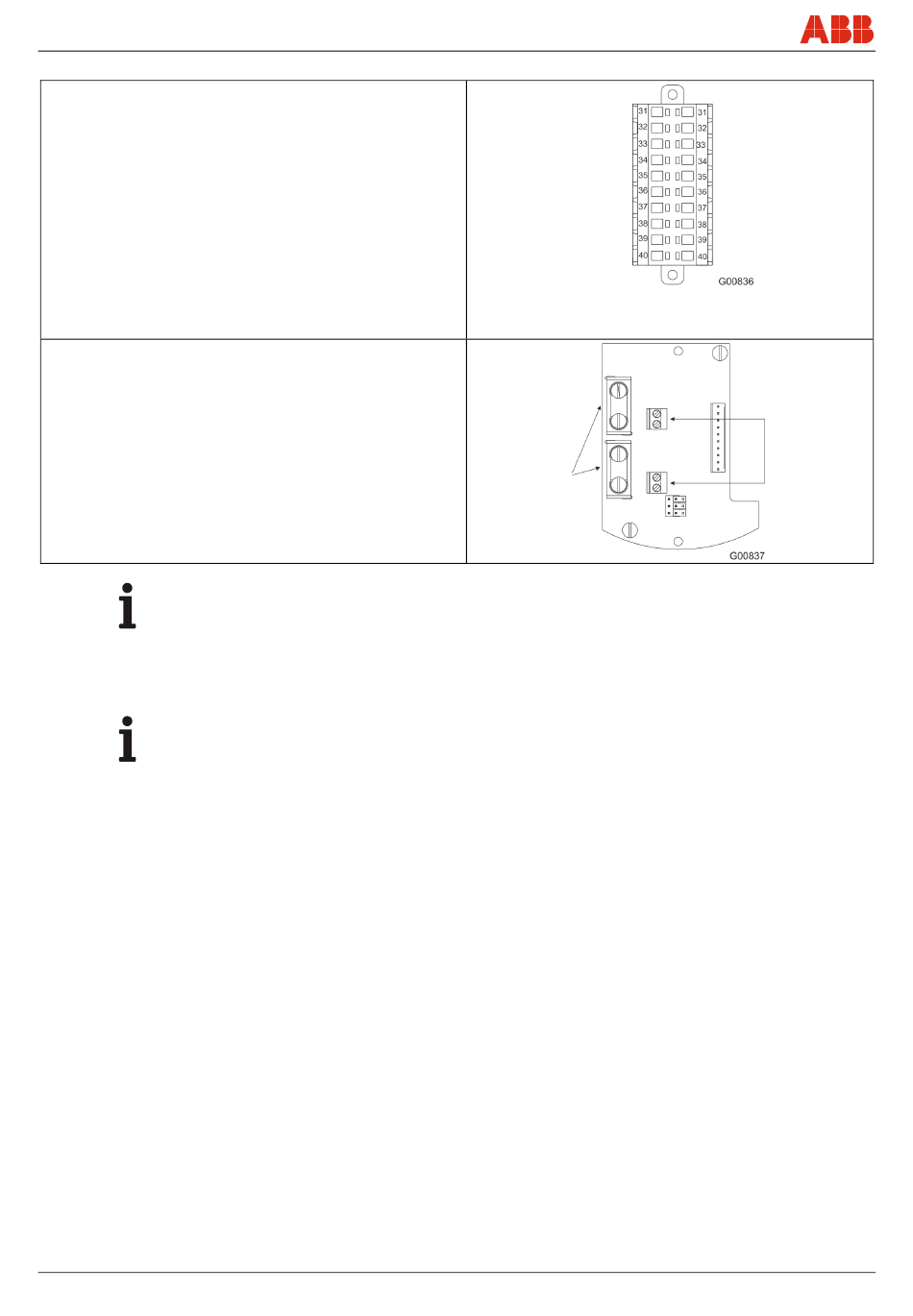

Ex ib (ATEX), IS (FM)
Sensyflow FMT500-IG
Kabelafschermi
ng verbonden
met
potentiaalcomp
ensatie (PA)
PROFIBUS
aansluitklemm
en X2/X3
klemmen A/B
CI/FMT500-IG-X1
