5.2 Utföranden för explosionsfarliga områden enligt ATEX och FM

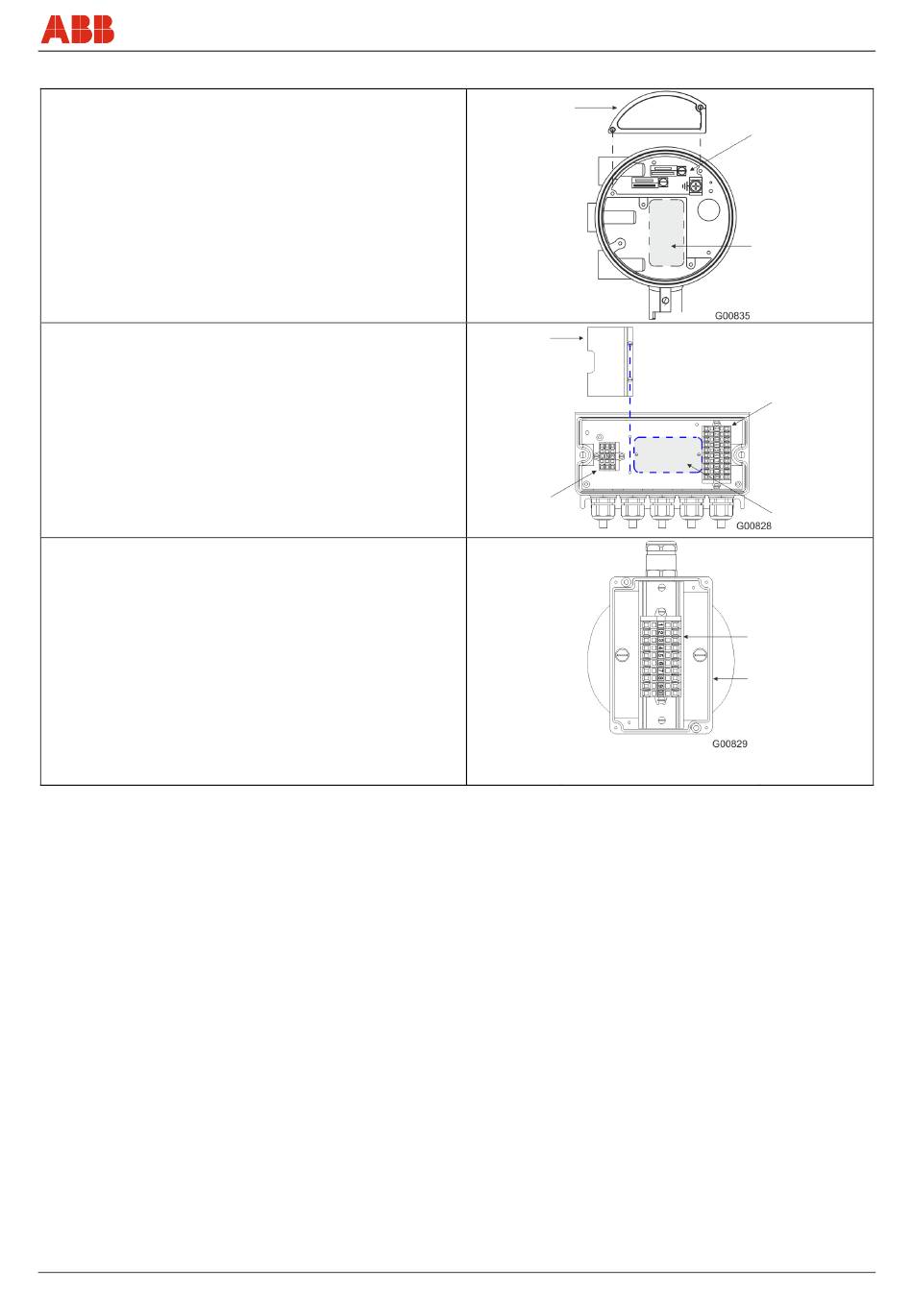

Mätomvandlare kompakt konstruktion
L / + fas / + plint
N / - neutralledare / - plint
PA potentialutjämning
Universalnätaggregat 110 ... 230 V AC / DC ± 10 %, 20 VA 48 ... 62 Hz,
U max = 250 V eller
Lågspänningsnätaggregat 24 V AC / DC ± 20 %, 20 VA 48 ... 62 Hz,
U max = 29 V
Tändskyddsklass för energiförsörjningsanslutning Ex e (ATEX),
XP (FM)
Innan öppning av anslutningsutrymmets lock ska lockets säkring
avlägsnas och sättas dit igen efter att kåpan stängts.
Mätomvandlare åtskild konstruktion
L / + fas / + plint
N / - neutralledare / - plint
PE jordning
Universalnätaggregat 110 ... 230 V AC / DC ± 10 %, 20 VA 48 ... 62 Hz,
U max = 250 V eller
Lågspänningsnätaggregat 24 V AC / DC ± 20 %, 20 VA 48 ... 62 Hz,
U max = 29 V
Kabelanslutning 1:1 från plintrad mätomvandlare till plintrad
mätvärdessensor, plintar 1 ... 10 (plint 6 utan beläggning).
Tändskyddsklass för mätvärdessensoranslutning Ex ia (ATEX), IS (FM)
Mätvärdessensor åtskild konstruktion
Tändskyddsklass Ex ia (ATEX), IS (FM)
Mätvärdessensor Plint 1 ... 10
Kabel Min. 9 ledare
Min. 0,5 mm 2 AWG 20
Minsta area
Max. kabellängd 25 m (82 ft.)
Kabelanslutning 1:1 från plintrad mätomvandlare till plintrad
mätvärdessensor, plintar 1 ... 10 (plint 6 utan beläggning).
CI/FMT500-IG-X1
Plintskydd
Plintskydd
Energiförs
örjning
Sensyflow FMT500-IG
Elektriska anslutningar
Energiförsörjning
Analog / HART eller
PROFIBUS-modul
Plintrad
mätvärdessens
or
Analog / HART
eller
PROFIBUS-
modul
Plintrad
mätvärdessensor
Anslutningsbox
