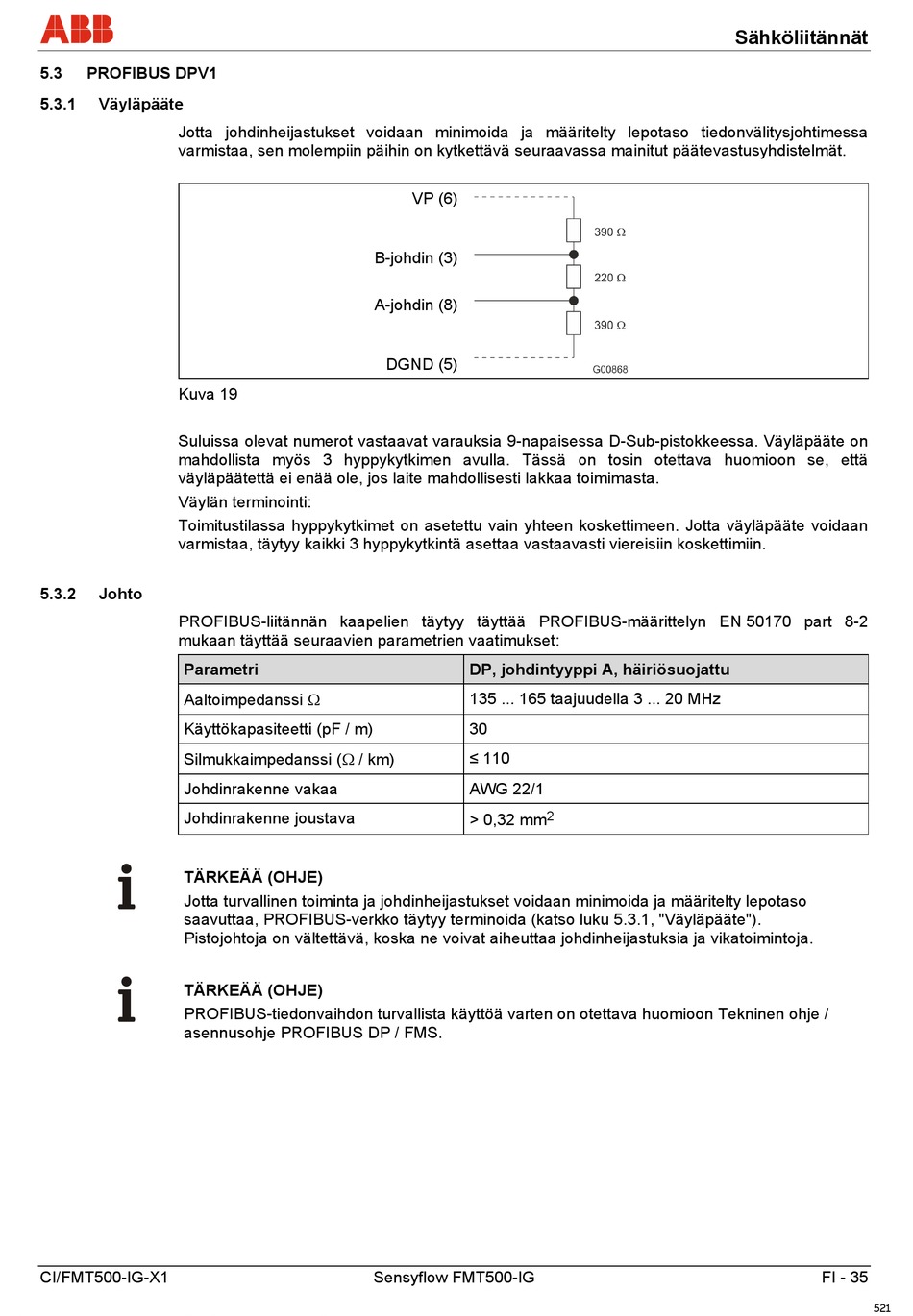

5.3

PROFIBUS DPV1

5.3.1 Väyläpääte
Jotta johdinheijastukset voidaan minimoida ja määritelty lepotaso tiedonvälitysjohtimessa
varmistaa, sen molempiin päihin on kytkettävä seuraavassa mainitut päätevastusyhdistelmät.
Kuva 19
Suluissa olevat numerot vastaavat varauksia 9-napaisessa D-Sub-pistokkeessa. Väyläpääte on
mahdollista myös 3 hyppykytkimen avulla. Tässä on tosin otettava huomioon se, että
väyläpäätettä ei enää ole, jos laite mahdollisesti lakkaa toimimasta.
Väylän terminointi:
Toimitustilassa hyppykytkimet on asetettu vain yhteen koskettimeen. Jotta väyläpääte voidaan
varmistaa, täytyy kaikki 3 hyppykytkintä asettaa vastaavasti viereisiin koskettimiin.
5.3.2

Johto

PROFIBUS-liitännän kaapelien täytyy täyttää PROFIBUS-määrittelyn EN 50170 part 8-2
mukaan täyttää seuraavien parametrien vaatimukset:
Parametri
Aaltoimpedanssi 
Käyttökapasiteetti (pF / m)
Silmukkaimpedanssi ( / km)
Johdinrakenne vakaa
Johdinrakenne joustava
TÄRKEÄÄ (OHJE)
Jotta turvallinen toiminta ja johdinheijastukset voidaan minimoida ja määritelty lepotaso
saavuttaa, PROFIBUS-verkko täytyy terminoida (katso luku 5.3.1, "Väyläpääte").
Pistojohtoja on vältettävä, koska ne voivat aiheuttaa johdinheijastuksia ja vikatoimintoja.
TÄRKEÄÄ (OHJE)
PROFIBUS-tiedonvaihdon turvallista käyttöä varten on otettava huomioon Tekninen ohje /
asennusohje PROFIBUS DP / FMS.
CI/FMT500-IG-X1
VP (6)
B-johdin (3)
A-johdin (8)
DGND (5)
DP, johdintyyppi A, häiriösuojattu
135 ... 165 taajuudella 3 ... 20 MHz
30
≤ 110
AWG 22/1
> 0,32 mm
