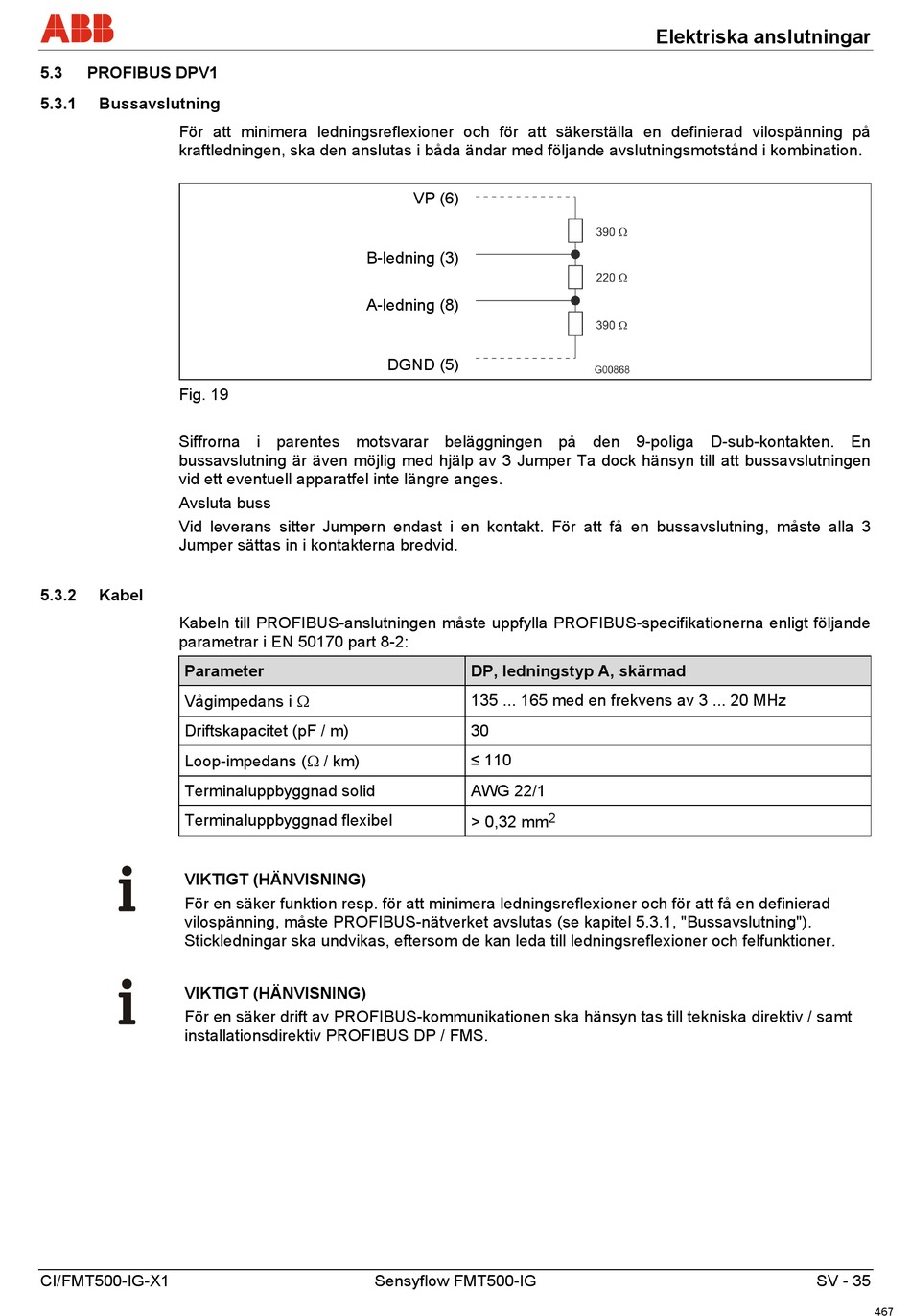

5.3

PROFIBUS DPV1

5.3.1

Bussavslutning

För att minimera ledningsreflexioner och för att säkerställa en definierad vilospänning på
kraftledningen, ska den anslutas i båda ändar med följande avslutningsmotstånd i kombination.
Fig. 19
Siffrorna i parentes motsvarar beläggningen på den 9-poliga D-sub-kontakten. En
bussavslutning är även möjlig med hjälp av 3 Jumper Ta dock hänsyn till att bussavslutningen
vid ett eventuell apparatfel inte längre anges.
Avsluta buss
Vid leverans sitter Jumpern endast i en kontakt. För att få en bussavslutning, måste alla 3
Jumper sättas in i kontakterna bredvid.
5.3.2

Kabel

Kabeln till PROFIBUS-anslutningen måste uppfylla PROFIBUS-specifikationerna enligt följande
parametrar i EN 50170 part 8-2:
Parameter
Vågimpedans i 
Driftskapacitet (pF / m)
Loop-impedans ( / km)
Terminaluppbyggnad solid
Terminaluppbyggnad flexibel
VIKTIGT (HÄNVISNING)
För en säker funktion resp. för att minimera ledningsreflexioner och för att få en definierad
vilospänning, måste PROFIBUS-nätverket avslutas (se kapitel 5.3.1, "Bussavslutning").
Stickledningar ska undvikas, eftersom de kan leda till ledningsreflexioner och felfunktioner.
VIKTIGT (HÄNVISNING)
För en säker drift av PROFIBUS-kommunikationen ska hänsyn tas till tekniska direktiv / samt
installationsdirektiv PROFIBUS DP / FMS.
CI/FMT500-IG-X1
VP (6)
B-ledning (3)
A-ledning (8)
DGND (5)
DP, ledningstyp A, skärmad
135 ... 165 med en frekvens av 3 ... 20 MHz
30
≤ 110
AWG 22/1
> 0,32 mm
