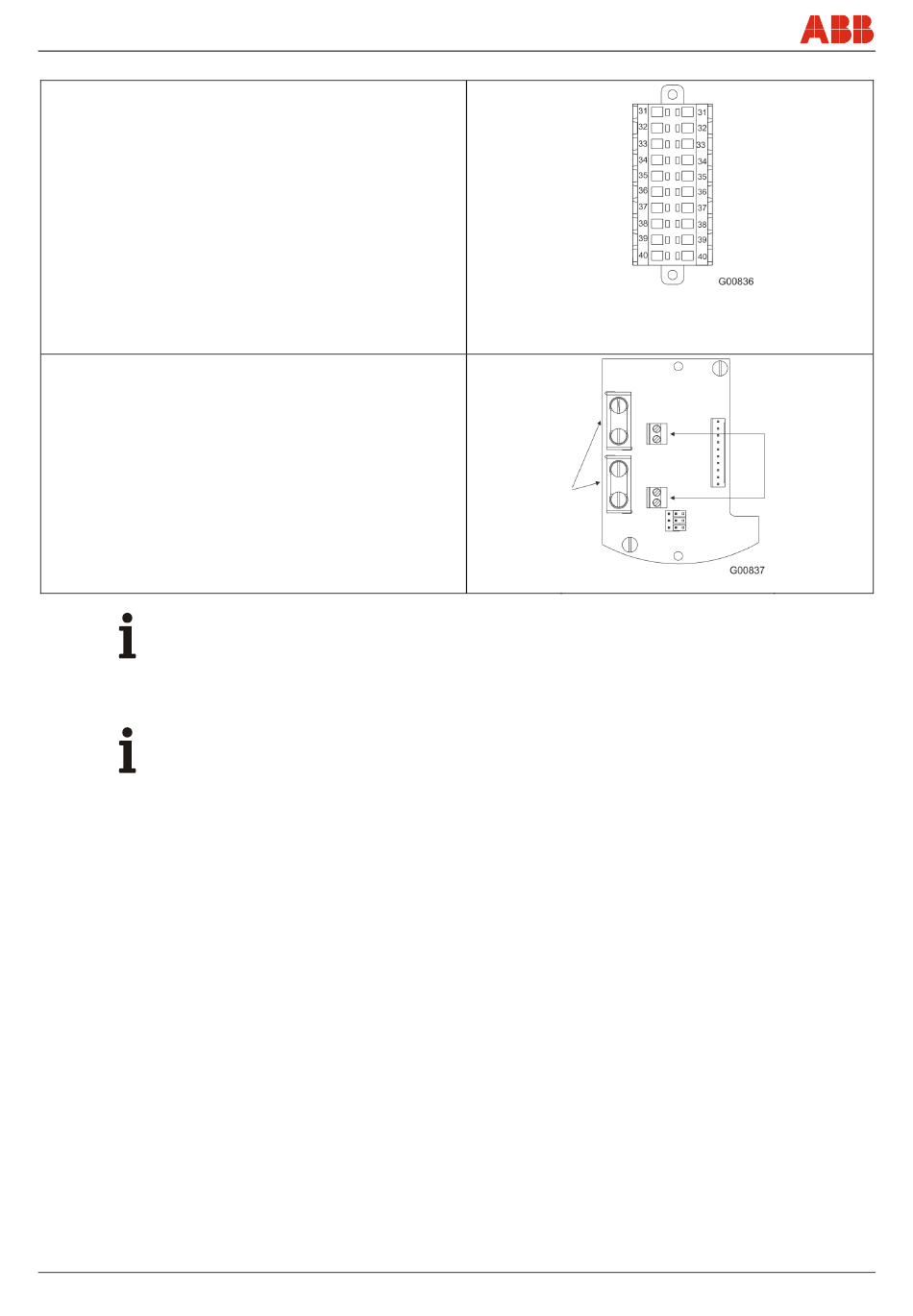

Sähköliitännät
Analoginen / HART-moduuli
31 + I out analogilähtö / HART
32 - I out analogilähtö / HART
33 D out 1
34 GND D out (D out 1)
35 D out 2
36 GND D out (D out 2)
37 D in 1
38 GND D in (D in 1)
39 D in 2
40 GND D in (D in 2)
Sytytyssuojaluokka: Ex ib tai Ex e (ATEX), IS tai XP, NI (FM)
Liitännässä kenttäväylä- / signaalijohtimiin täytyy vastaavia
turvallisuusteknisiä parametrejä voimassaolevien sertifikaattien mukaan
noudattaa.
PROFIBUS-moduuli
A PROFIBUS DPV1 in- / out-signaali
B PROFIBUS DPV1 in- / out-signaali
Sytytyssuojaluokka Ex ib (ATEX), IS (FM)
Liitäntä vain läpi-iskuvarmaan PROFIBUS DP -väylään (kompakti ja
erotettu rakennemuoto)
Väylän ajoitus sisäisesti 150 Ω-vastuksen kautta tai ulkoisesti RS485 IS
-määrittelyn mukaan
Liitännässä kenttäväylä-/signaalijohtimiin täytyy vastaavia
turvallisuusteknisiä parametrejä voimassaolevien sertifikaattien mukaan
noudattaa.
TÄRKEÄÄ (HUOMAUTUS)
ATEX-malleissa kaapelien sisäänviennit ja päätekappaleet ovat sytytysluokassa suurempi
turvallisuus "e", ja ne soveltuvat käyttöolosuhteissa käytettäviksi ja asianmukaisesti
asennettaviksi. Käyttämättömät aukot on suljettava standardin EN 60079 mukaisesti.
TÄRKEÄÄ (HUOMAUTUS)
FM-malleissa voi sähköliitännän toteuttaa hyväksytyn kaapelikierreliitännän kautta tai
hyväksytyn tarkoitukseen soveltuvan liekkisululla varustetun putkikierreliitännän avulla
(välittömästi itse laitteessa). Putki- ja kaapelikierreliitäntöihin täytyy olla olemassa vastaavat
tarkastustodistukset. Kaapelien tai johtimien sisäänvientien sekä yksinkertaisten sulkutulppien
käyttö ei ole sallittua. Kaapeli- ja johtokierreliitännät eivät kuulu laitteen toimituksen sisältöön.
34 - FI
520
Kaapelin
häiriösuojaus
yhdistetty
potentiaalintasa
ukseen (PA)
Sensyflow FMT500-IG
PROFIBUS-
liitäntänavat
X2/X3 liittimet
A/B
