4.5.1

Dati tecnici del dispositivo di cambio integrato

Il dispositivo di cambio è dimensionato per pressioni massime di 16 bar abs. Per garantire
l'intercambiabilità con i tubi standard di forma 1, la versione con wafer (Fig. 11) è predisposta
per flange DIN DN 50 e DN 80 e livello di pressione PN 40. Nel modello DN 65 nel livello di
pressione PN 16 si devono utilizzare flange di collegamento con 4 fori delle viti. I modelli in
pollici 2 ... 8" sono dimensionati per flange di collegamento ASME B16.5 Cl.150. Lunghezze
adatte del sensore di misura: vedere Fig. 9.

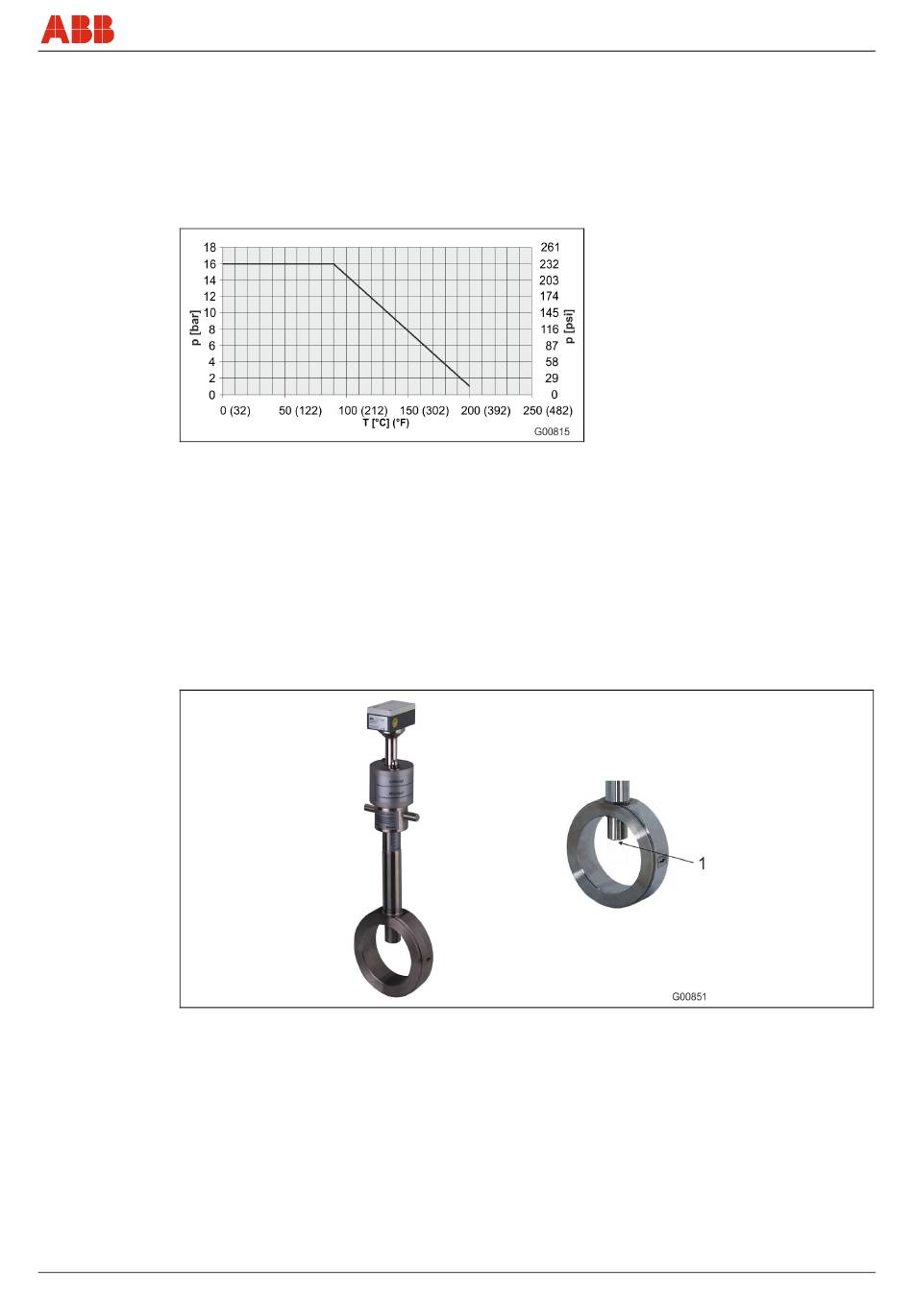

Fig. 10 - Valori massimi di pressione / temperatura per dispositivo di cambio integrato
4.5.2

Montaggio della versione con wafer

La Fig. 11 (a sinistra) illustra la versione con wafer montata del dispositivo di cambio in
posizione di smontaggio. Il tubo di guida si trova in posizione finale superiore, tappando
l'apertura del Sensyflow (a destra).
Il dispositivo di cambio viene ermetizzato su entrambi i lati con guarnizioni piatte contro le
flange di montaggio della tubazione. Per ottenere la massima accuratezza di misura, esso deve
essere centrato esattamente tra le flange (vedere Fig. 6). Rispettare in qualsiasi caso il verso di
flusso (freccia sul tubo).
Fig. 11 - Dispositivo di cambio in posizione di smontaggio
1 Apertura Sensyflow
CI/FMT500-IG-X1 Sensyflow FMT500-IG
Montaggio
Temperatura: max. 200 °C (392 °F)
Pressione (abs.):
16 bar - 90 °C (232 psi - 194 °F)
1 bar - 200 °C (14.5 psi - 392 °F)
