Käyttö
8 Käyttö
8.1 Valikkonavigointi
Käyttö paikan päällä tapahtuu graafisen näytön (120 x 32 pikseliä) ja 3 painikkeen kautta, joita
käytetään magneettikynän avulla.
Pienjännitemallissa voidaan etukannen ja näytön suojakehyksen poistamisen jälkeen
parametrien asetukseen käyttää myös painikkeita (katso Kuva 16).
VAARA
Jos etupuolinen kotelon kansi avataan räjähdysvaarallisella alueella, syntyy räjähdyksen
vaara.
Se voi aiheuttaa vakavia tai jopa kuolemaan johtavia vammoja.
Käytä parametrien asettamiseen ainoastaan magneettikynää.
HUOMAUTUS - rakenneosien vaurioituminen!
Suorita ennen rakenneryhmiin koskettamista aina ESD-suojatoimenpiteet.

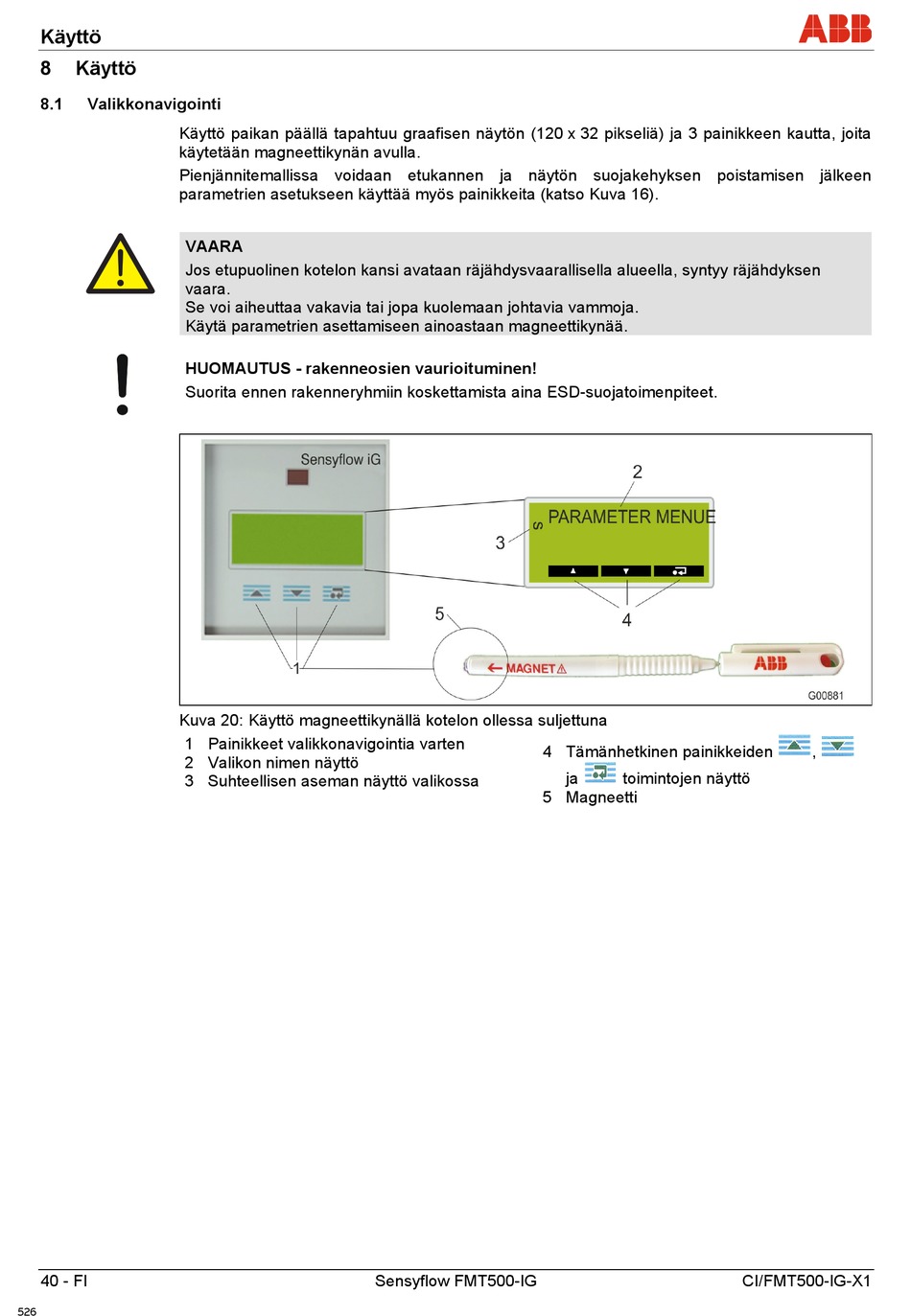

Kuva 20: Käyttö magneettikynällä kotelon ollessa suljettuna
1 Painikkeet valikkonavigointia varten
2 Valikon nimen näyttö
3 Suhteellisen aseman näyttö valikossa
40 - FI
526
4 Tämänhetkinen painikkeiden
5 Magneetti
Sensyflow FMT500-IG
ja toimintojen näyttö
,
CI/FMT500-IG-X1
