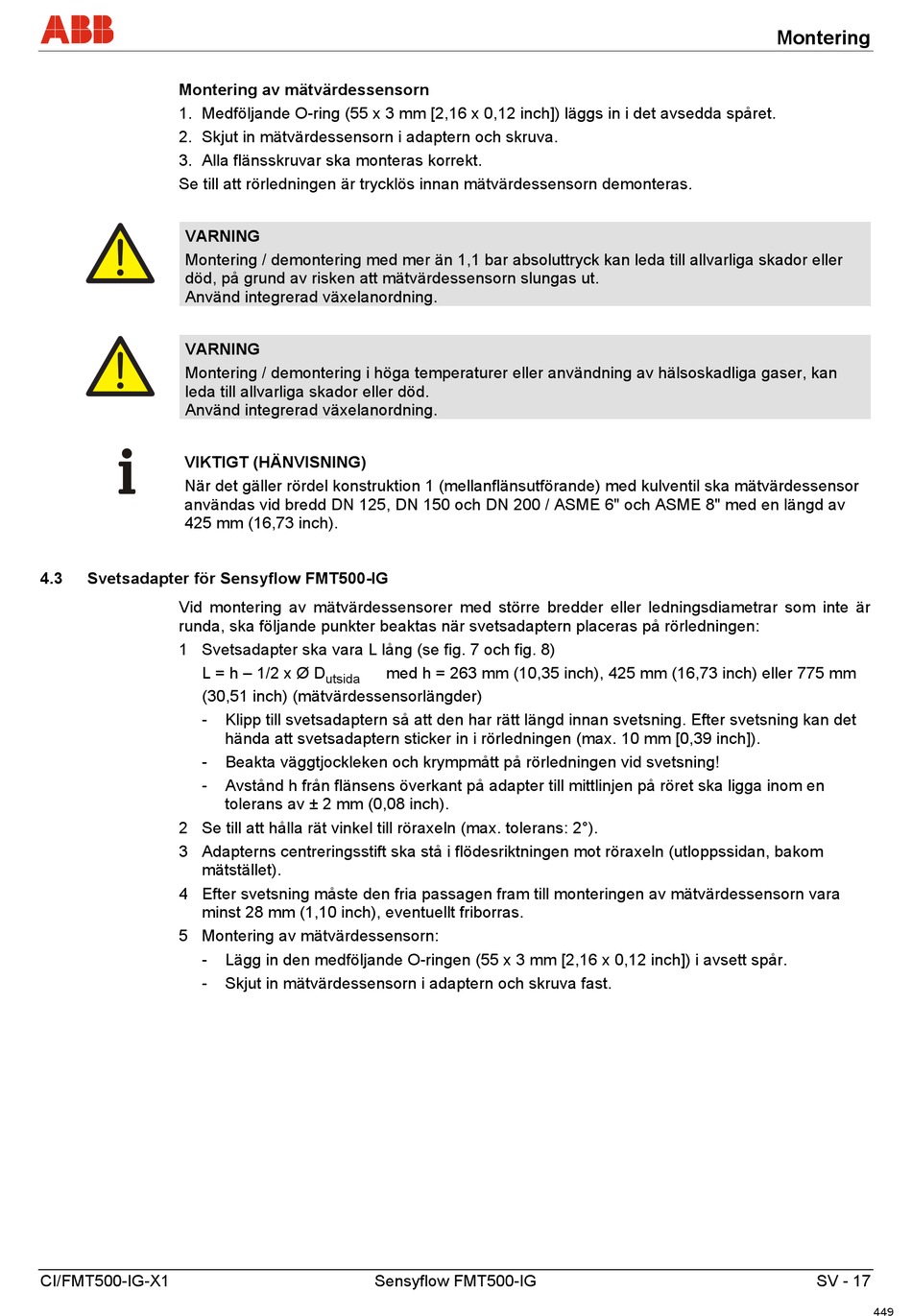

ABB Sensyflow FMT500-IG Inbetriebnahmeanleitung Seite 449

Montering av mätvärdessensorn
1. Medföljande O-ring (55 x 3 mm [2,16 x 0,12 inch]) läggs in i det avsedda spåret.
2. Skjut in mätvärdessensorn i adaptern och skruva.
3. Alla flänsskruvar ska monteras korrekt.
Se till att rörledningen är trycklös innan mätvärdessensorn demonteras.
VARNING
Montering / demontering med mer än 1,1 bar absoluttryck kan leda till allvarliga skador eller
död, på grund av risken att mätvärdessensorn slungas ut.
Använd integrerad växelanordning.
VARNING
Montering / demontering i höga temperaturer eller användning av hälsoskadliga gaser, kan
leda till allvarliga skador eller död.
Använd integrerad växelanordning.
VIKTIGT (HÄNVISNING)
När det gäller rördel konstruktion 1 (mellanflänsutförande) med kulventil ska mätvärdessensor
användas vid bredd DN 125, DN 150 och DN 200 / ASME 6" och ASME 8" med en längd av
425 mm (16,73 inch).
4.3 Svetsadapter för Sensyflow FMT500-IG
Vid montering av mätvärdessensorer med större bredder eller ledningsdiametrar som inte är
runda, ska följande punkter beaktas när svetsadaptern placeras på rörledningen:
1 Svetsadapter ska vara L lång (se fig. 7 och fig. 8)
L = h – 1/2 x Ø D
(30,51 inch) (mätvärdessensorlängder)
-
-
-
2 Se till att hålla rät vinkel till röraxeln (max. tolerans: 2°).
3 Adapterns centreringsstift ska stå i flödesriktningen mot röraxeln (utloppssidan, bakom
mätstället).
4 Efter svetsning måste den fria passagen fram till monteringen av mätvärdessensorn vara
minst 28 mm (1,10 inch), eventuellt friborras.
5 Montering av mätvärdessensorn:
-
-
CI/FMT500-IG-X1
med h = 263 mm (10,35 inch), 425 mm (16,73 inch) eller 775 mm
utsida
Klipp till svetsadaptern så att den har rätt längd innan svetsning. Efter svetsning kan det
hända att svetsadaptern sticker in i rörledningen (max. 10 mm [0,39 inch]).
Beakta väggtjockleken och krympmått på rörledningen vid svetsning!
Avstånd h från flänsens överkant på adapter till mittlinjen på röret ska ligga inom en
tolerans av ± 2 mm (0,08 inch).
Lägg in den medföljande O-ringen (55 x 3 mm [2,16 x 0,12 inch]) i avsett spår.
Skjut in mätvärdessensorn i adaptern och skruva fast.
Sensyflow FMT500-IG
Montering
SV - 17
