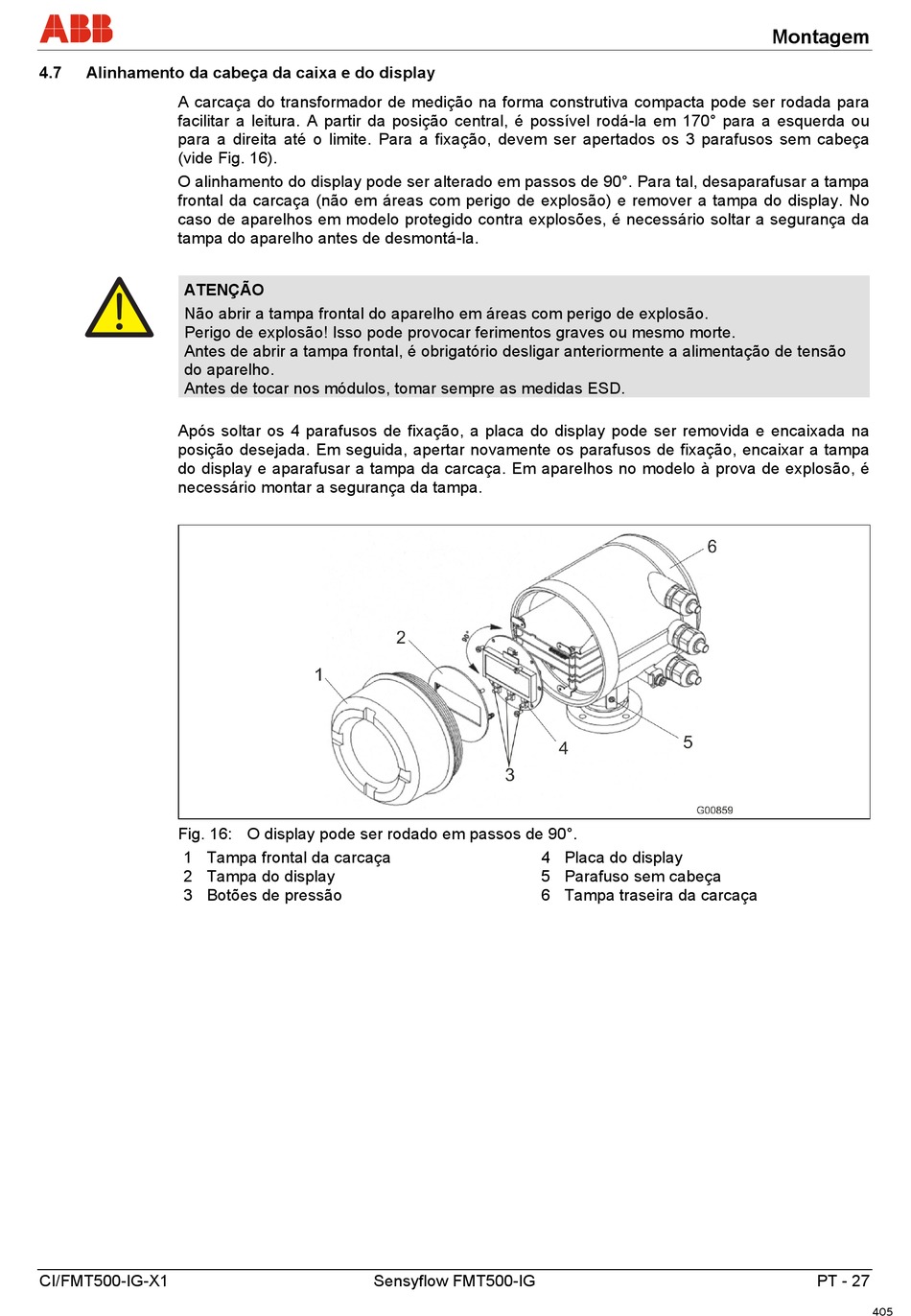

4.7 Alinhamento da cabeça da caixa e do display
A carcaça do transformador de medição na forma construtiva compacta pode ser rodada para
facilitar a leitura. A partir da posição central, é possível rodá-la em 170° para a esquerda ou
para a direita até o limite. Para a fixação, devem ser apertados os 3 parafusos sem cabeça
(vide Fig. 16).
O alinhamento do display pode ser alterado em passos de 90°. Para tal, desaparafusar a tampa
frontal da carcaça (não em áreas com perigo de explosão) e remover a tampa do display. No
caso de aparelhos em modelo protegido contra explosões, é necessário soltar a segurança da
tampa do aparelho antes de desmontá-la.
ATENÇÃO
Não abrir a tampa frontal do aparelho em áreas com perigo de explosão.
Perigo de explosão! Isso pode provocar ferimentos graves ou mesmo morte.
Antes de abrir a tampa frontal, é obrigatório desligar anteriormente a alimentação de tensão
do aparelho.
Antes de tocar nos módulos, tomar sempre as medidas ESD.
Após soltar os 4 parafusos de fixação, a placa do display pode ser removida e encaixada na
posição desejada. Em seguida, apertar novamente os parafusos de fixação, encaixar a tampa
do display e aparafusar a tampa da carcaça. Em aparelhos no modelo à prova de explosão, é
necessário montar a segurança da tampa.
Fig. 16: O display pode ser rodado em passos de 90°.
1 Tampa frontal da carcaça
2 Tampa do display
3 Botões de pressão
CI/FMT500-IG-X1
4 Placa do display
5 Parafuso sem cabeça
6 Tampa traseira da carcaça
