Montagem
4.5.3 Montagem da versão soldada
A versão soldada do dispositivo de mudança pode ser adquirido em dois comprimentos:
-
-
O comprimento do sensor é igual em ambos os casos com h = 425 mm (16,73 inch).
A profundidade de montagem depende do diâmetro do tubo e deve ser calculada
individualmente.
ATENÇÃO
Não encurtar ou alterar os componentes do dispositivo de mudança.
Isso pode provocar a saída descontrolada da substância medida.
Isso pode provocar ferimentos graves ou mesmo morte.

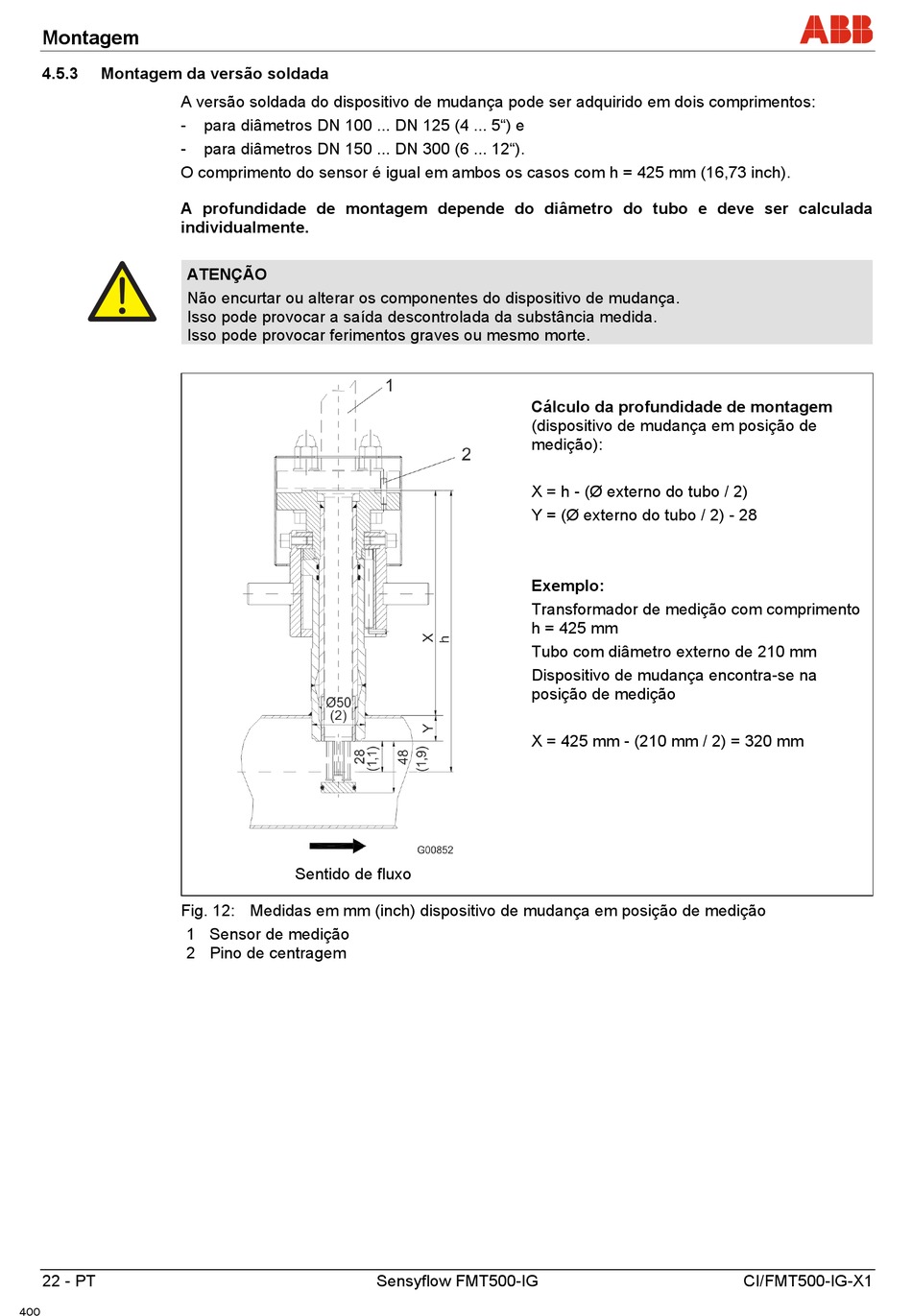

Fig. 12: Medidas em mm (inch) dispositivo de mudança em posição de medição
1 Sensor de medição
2 Pino de centragem
22 - PT
400
para diâmetros DN 100 ... DN 125 (4 ... 5") e
para diâmetros DN 150 ... DN 300 (6 ... 12").
Sentido de fluxo
Cálculo da profundidade de montagem
(dispositivo de mudança em posição de
medição):
X = h - (Ø externo do tubo / 2)
Y = (Ø externo do tubo / 2) - 28
Exemplo:
Transformador de medição com comprimento
h = 425 mm
Tubo com diâmetro externo de 210 mm
Dispositivo de mudança encontra-se na
posição de medição
X = 425 mm - (210 mm / 2) = 320 mm
Sensyflow FMT500-IG CI/FMT500-IG-X1
