Opbouw en werking

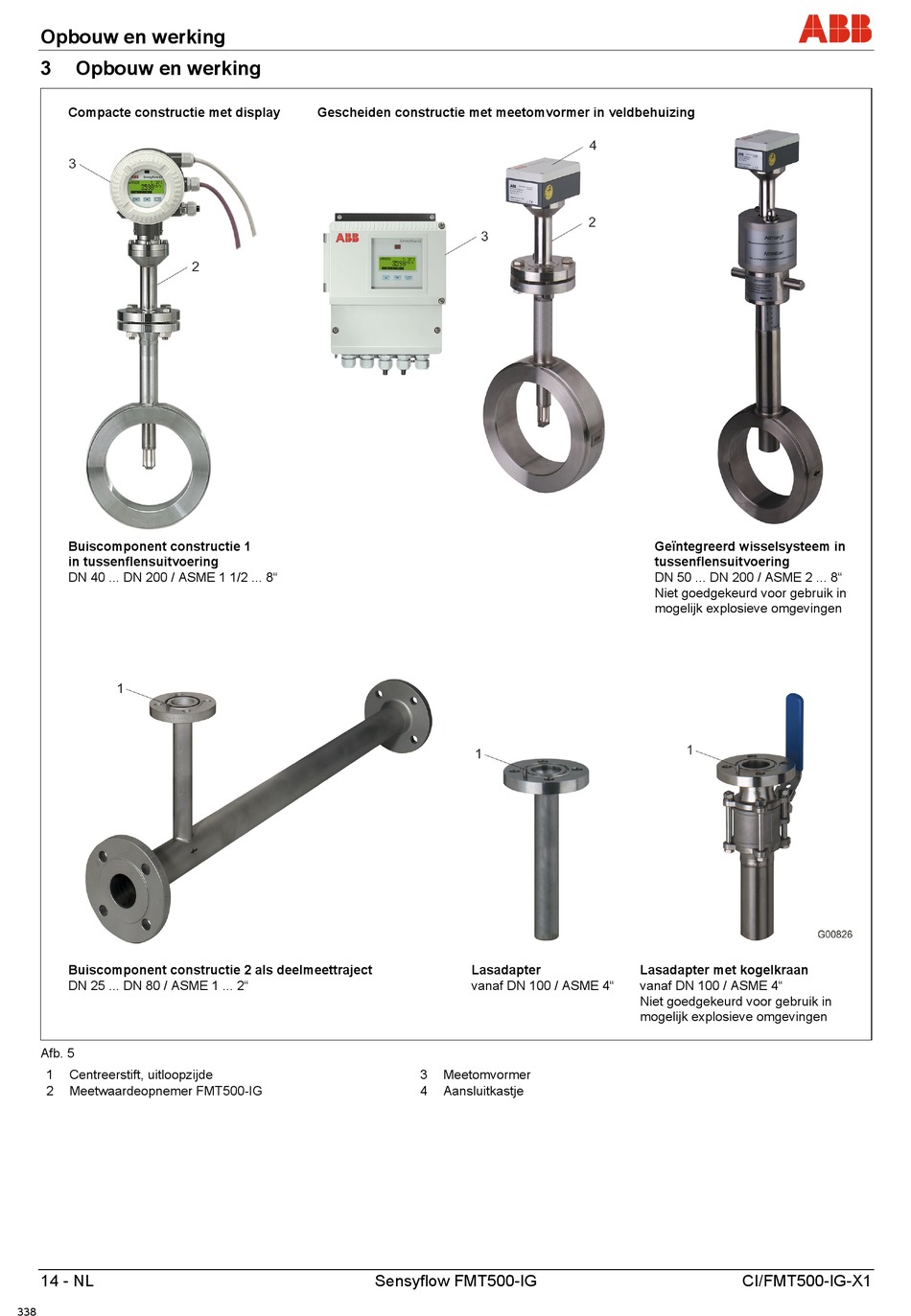

3 Opbouw en werking
Compacte constructie met display
Buiscomponent constructie 1
in tussenflensuitvoering
DN 40 ... DN 200 / ASME 1 1/2 ... 8"
Buiscomponent constructie 2 als deelmeettraject
DN 25 ... DN 80 / ASME 1 ... 2"
Afb. 5
1 Centreerstift, uitloopzijde
2 Meetwaardeopnemer FMT500-IG
14 - NL
338
Gescheiden constructie met meetomvormer in veldbehuizing
Lasadapter
vanaf DN 100 / ASME 4"
3 Meetomvormer
4 Aansluitkastje
Sensyflow FMT500-IG
Geïntegreerd wisselsysteem in
tussenflensuitvoering
DN 50 ... DN 200 / ASME 2 ... 8"
Niet goedgekeurd voor gebruik in
mogelijk explosieve omgevingen
Lasadapter met kogelkraan
vanaf DN 100 / ASME 4"
Niet goedgekeurd voor gebruik in
mogelijk explosieve omgevingen
CI/FMT500-IG-X1
