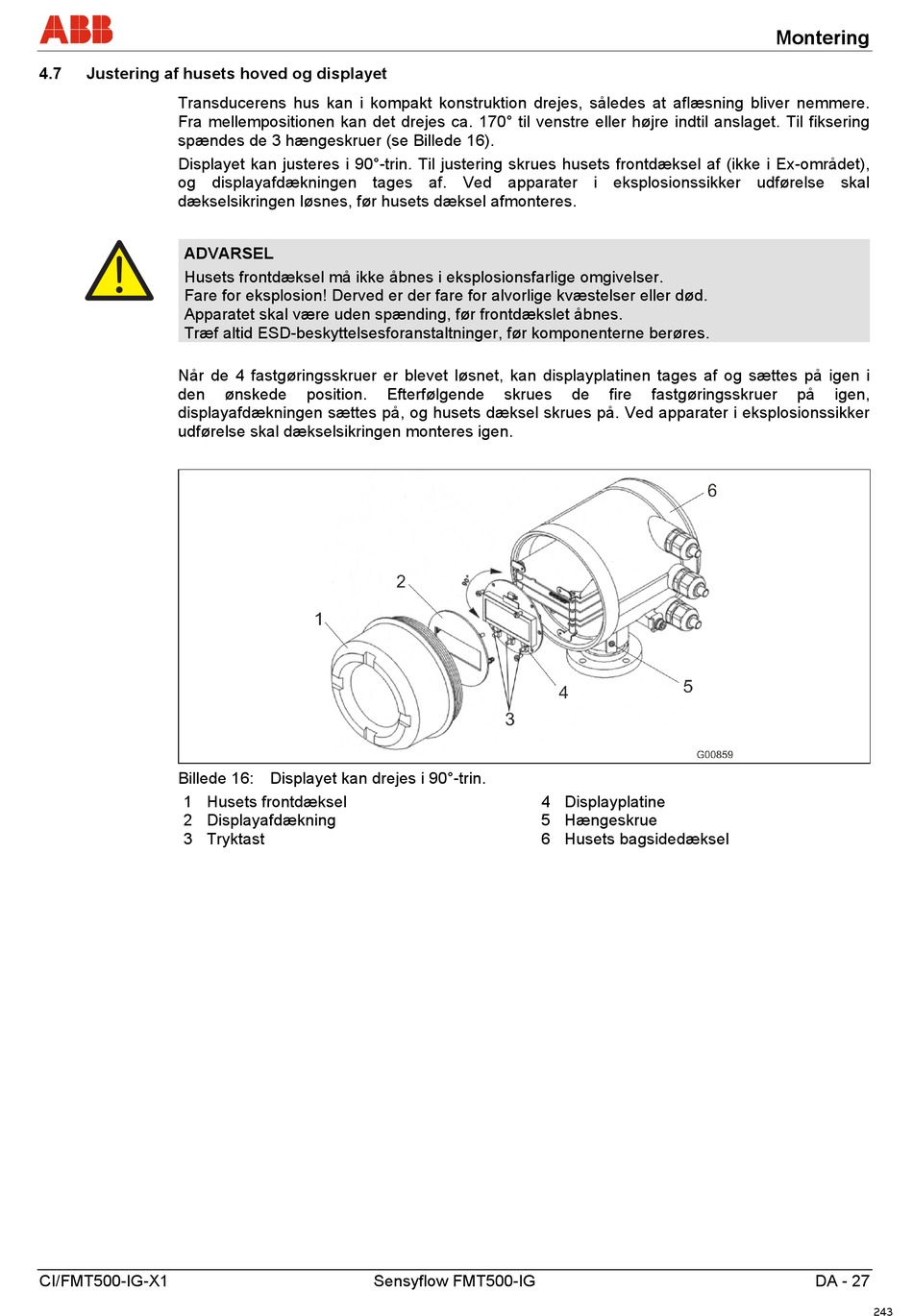

ABB Sensyflow FMT500-IG Inbetriebnahmeanleitung Seite 243

4.7 Justering af husets hoved og displayet
Transducerens hus kan i kompakt konstruktion drejes, således at aflæsning bliver nemmere.
Fra mellempositionen kan det drejes ca. 170° til venstre eller højre indtil anslaget. Til fiksering
spændes de 3 hængeskruer (se Billede 16).
Displayet kan justeres i 90°-trin. Til justering skrues husets frontdæksel af (ikke i Ex-området),
og displayafdækningen tages af. Ved apparater i eksplosionssikker udførelse skal
dækselsikringen løsnes, før husets dæksel afmonteres.
ADVARSEL
Husets frontdæksel må ikke åbnes i eksplosionsfarlige omgivelser.
Fare for eksplosion! Derved er der fare for alvorlige kvæstelser eller død.
Apparatet skal være uden spænding, før frontdækslet åbnes.
Træf altid ESD-beskyttelsesforanstaltninger, før komponenterne berøres.
Når de 4 fastgøringsskruer er blevet løsnet, kan displayplatinen tages af og sættes på igen i
den
displayafdækningen sættes på, og husets dæksel skrues på. Ved apparater i eksplosionssikker
udførelse skal dækselsikringen monteres igen.
Billede 16: Displayet kan drejes i 90°-trin.
1 Husets frontdæksel
2 Displayafdækning
3 Tryktast
CI/FMT500-IG-X1
ønskede position. Efterfølgende
Sensyflow FMT500-IG
skrues de fire fastgøringsskruer
4 Displayplatine
5 Hængeskrue
6 Husets bagsidedæksel
Montering
på igen,
DA - 27
