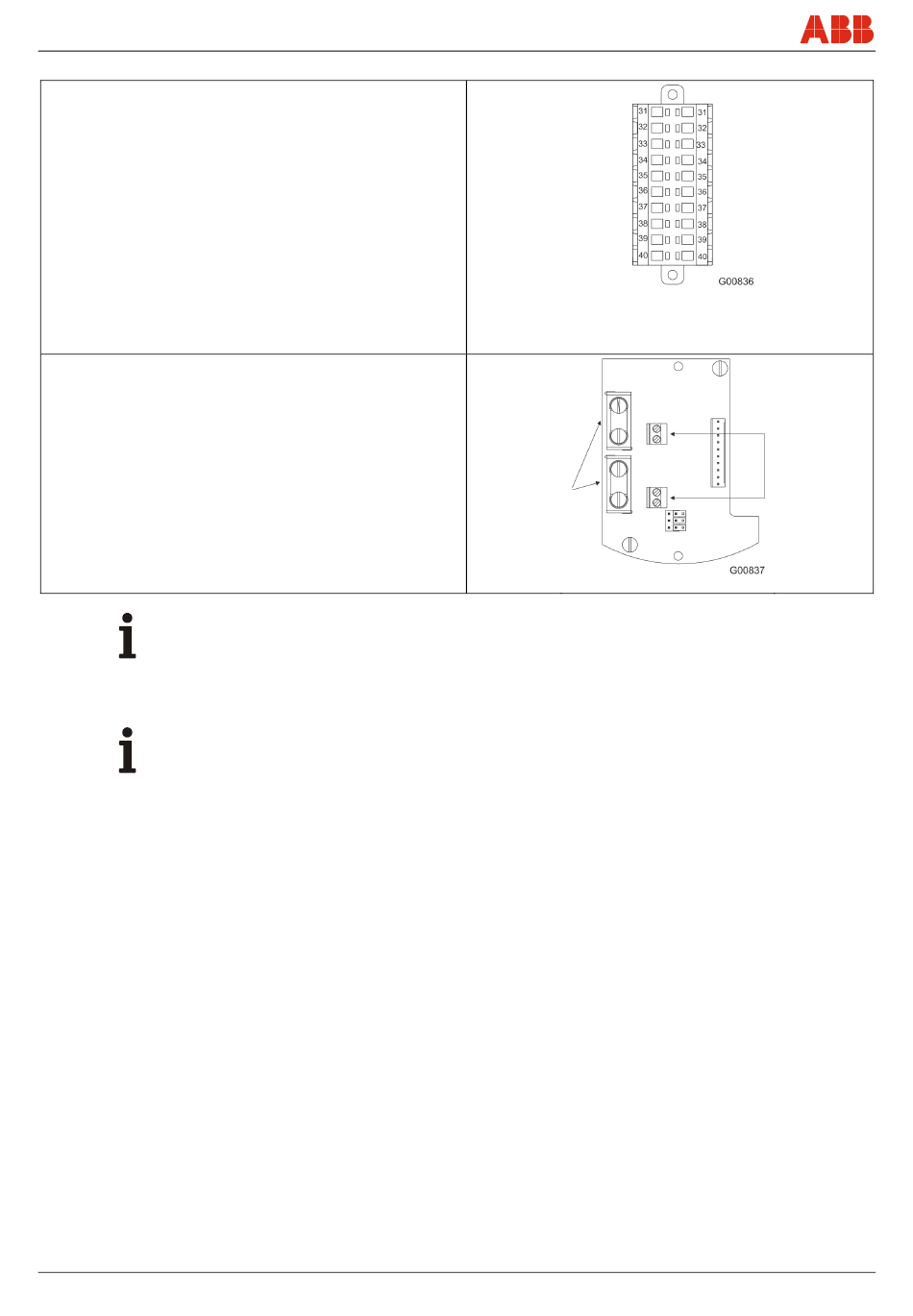

Raccordements électriques
analogique / module HART
31 + I out sortie analogique / HART
32 - I out sortie analogique / HART
33 D out 1
34 GND D out (D out 1)
35 D out 2
36 GND D out (D out 2)
37 D in 1
38 GND D in (D in 1)
39 D in 2
40 GND D in (D in 2)
Type de protection : Ex ib ou Ex e (ATEX), IS ou XP, NI (FM)
Lors du raccordement des câbles de bus de terrain / signal, il convient
de respecter les paramètres liés à la sécurité conformément aux
certificats en vigueur.
Module PROFIBUS
A PROFIBUS DPV1 signal entrée / sortie
B PROFIBUS DPV1 signal entrée / sortie
Type de protection Ex ib (ATEX), IS (FM)
Raccordement uniquement aux circuits PROFIBUS DP intrinsèquement
sûrs (version compacte et séparée)
Terminaison de bus interne via résistance 150 Ω ou externe
conformément à la spécification RS485 IS
Lors du raccordement des câbles de bus de terrain / signal, il convient
de respecter les paramètres liés à la sécurité conformément aux
certificats en vigueur.
IMPORTANT (AVIS)
Sur les versions ATEX, les entrées de câble et les pièces de fermeture de type sécurité
renforcée « e » doivent être conçues en fonction des conditions de service et montées
correctement. Obturer les orifices non utilisés selon EN 60079.
IMPORTANT (AVIS)
Sur les versions FM, le raccordement électrique peut s'effectuer via un passe-câble à vis
homologué ou un raccord à vis approprié doté d'un dispositif antiretour de flamme
(directement au contact de l'appareil). Les raccords à vis ou les passe-câbles à vis doivent
être dotés de certificats de contrôle correspondants. L'utilisation d'entrées de câbles ou de fils
et de bouchons de fermeture de conception simple n'est pas autorisée. Les passe-câbles et
les raccords à vis ne font pas partie des fournitures de l'appareil.
34 - FR
142
Blindage des
câbles relié à la
liaison
équipotentielle
(PA)
Sensyflow FMT500-IG
Bornes de
connexion
PROFIBUS
X2 / X3 bornes
A / B
