Sähköliitännät

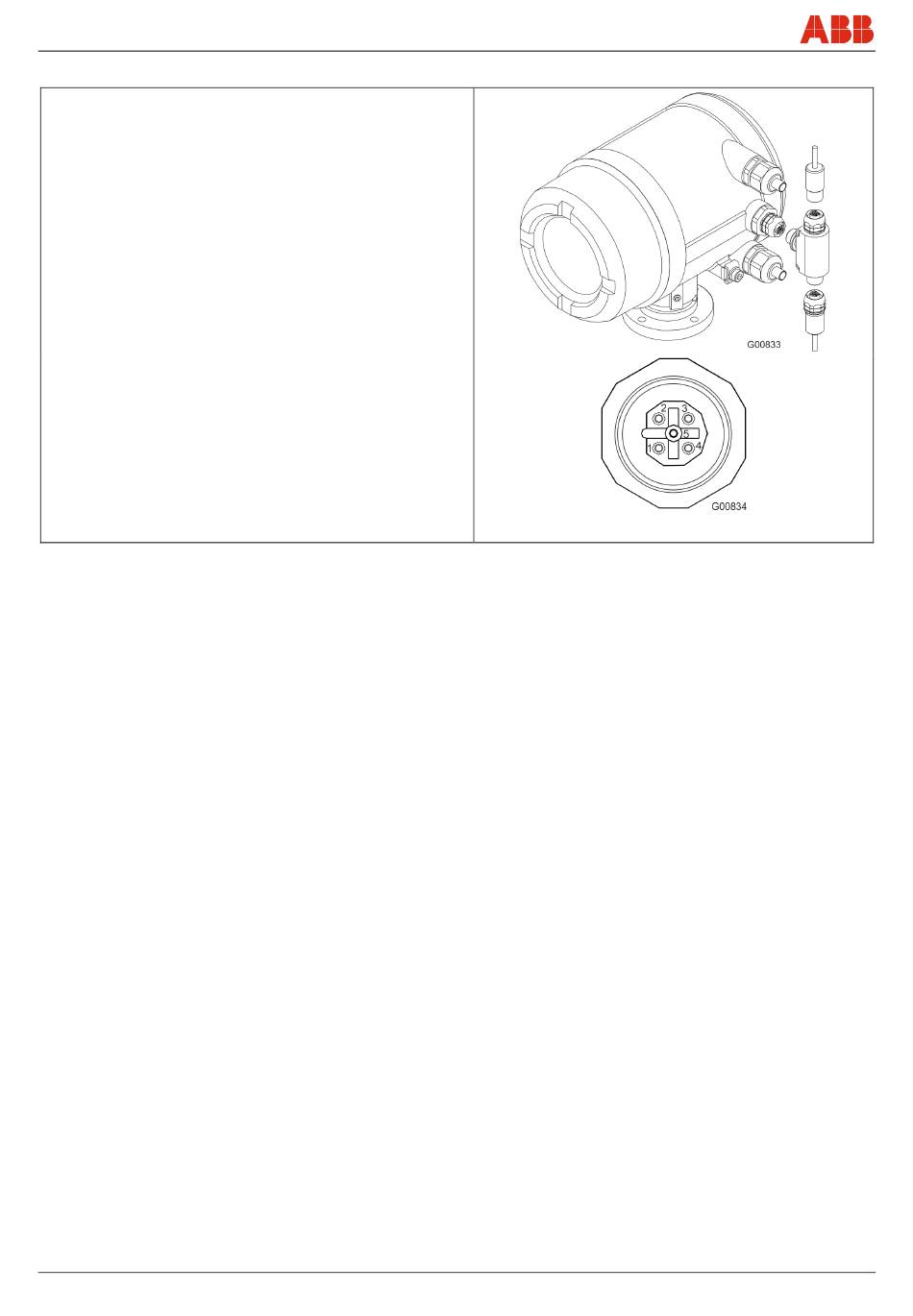

5.1.2 PROFIBUS DPV1, DP M12 -liitäntärasialla
Malli PROFIBUS DP M12 -liitäntärasialla mahdollistaa laite- ja
väyläyhteyden erottamisen ilman PROFIBUS DP -käytön häiriöitä.
Keskimmäisen kaapeliruuviliitännän sijaan asennetaan valmiiksi DP
M12-liitäntärasia ja toimitetaan johdotettuna.
Liitäntään PROFIBUS DP -johtimeen tarvitaan aina 1 T-pistoke,
kaapelirasia ja -pistoke (katso lisävarusteet).
Pistoliitäntöjen kotelointiluokka: IP 66
Toimitettavissa vain Ei-Ex kompaktina rakennemuotona.
Muita T-jakajien ja niihin kuuluvien DP-pistoliittimien malleja, katso
tietolehti 10/63-6.40.
Pistokekoskettimien varaukset laitteessa
Kosketin Signaali
1 VP
2 RxD/TxD-N
Vastaanottotiedot / lähetystiedot
A-johdin (vihreä)
3 DGND
4 RxD/TxD-P
Vastaanottotiedot / lähetystiedot
B-johdin (punainen)
5 Häiriösuojaus
Kierre Häiriösuojaus
32 - FI
518
Merkitys
+ 5 V
Tiedonsiirtopotentiaali
Häiriösuojaus / maadoitus
Häiriösuojaus / maadoitus
