Montage

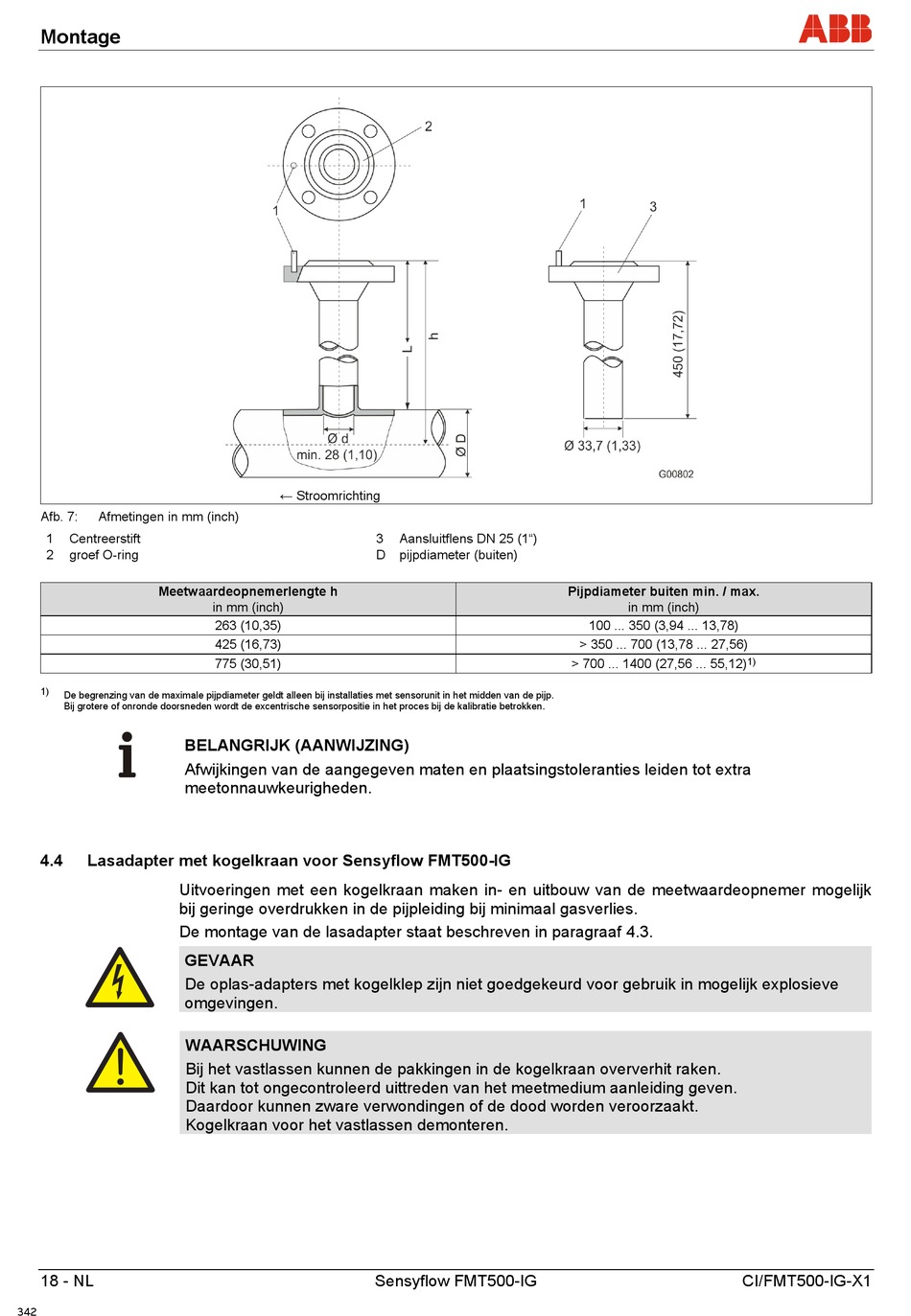

Afb. 7: Afmetingen in mm (inch)
1 Centreerstift
2 groef O-ring
Meetwaardeopnemerlengte h
1)
De begrenzing van de maximale pijpdiameter geldt alleen bij installaties met sensorunit in het midden van de pijp.
Bij grotere of onronde doorsneden wordt de excentrische sensorpositie in het proces bij de kalibratie betrokken.
BELANGRIJK (AANWIJZING)
Afwijkingen van de aangegeven maten en plaatsingstoleranties leiden tot extra
meetonnauwkeurigheden.
4.4

Lasadapter met kogelkraan voor Sensyflow FMT500-IG

Uitvoeringen met een kogelkraan maken in- en uitbouw van de meetwaardeopnemer mogelijk
bij geringe overdrukken in de pijpleiding bij minimaal gasverlies.
De montage van de lasadapter staat beschreven in paragraaf 4.3.
GEVAAR
De oplas-adapters met kogelklep zijn niet goedgekeurd voor gebruik in mogelijk explosieve
omgevingen.
WAARSCHUWING
Bij het vastlassen kunnen de pakkingen in de kogelkraan oververhit raken.
Dit kan tot ongecontroleerd uittreden van het meetmedium aanleiding geven.
Daardoor kunnen zware verwondingen of de dood worden veroorzaakt.
Kogelkraan voor het vastlassen demonteren.
18 - NL
342
← Stroomrichting
3 Aansluitflens DN 25 (1")
D pijpdiameter (buiten)
in mm (inch)
263 (10,35)
425 (16,73)
775 (30,51)
Sensyflow FMT500-IG
Pijpdiameter buiten min. / max.
in mm (inch)
100 ... 350 (3,94 ... 13,78)
> 350 ... 700 (13,78 ... 27,56)
> 700 ... 1400 (27,56 ... 55,12) 1)
CI/FMT500-IG-X1
