Montage
4.2 Montage du capteur et des composants de tuyauterie
Les composants de tuyauterie sont disponibles sous la forme 1 en tant que modèle entre brides
et sous la forme 2 en tant que section de mesure partielle (voir Fig. 5) et doivent être montés
sans contraintes (sans torsion / flexion) avec les joints appropriés dans la tuyauterie.
Les joints ne doivent en aucun cas modifier la section d'ouverture de la tuyauterie et doivent
assurer une étanchéité parfaite après le montage du capteur et du composant de tuyauterie. Il
faut garantir la résistance des joints au produit de mesure et à la température de ce dernier.
Avec le composant de tuyauterie de forme 1 (modèle entre brides), il faut veiller à assurer un
montage centré. Les diamètres intérieurs du tuyau et de la bride doivent exactement coïncider.
Chaque irrégularité, arête ou cordon de soudure irrégulier réduit la précision de mesure.
Le montage est décrit à l'exemple du composant de tuyauterie type 1 en modèle entre brides.
Elle s'applique en substance aussi au composant de tuyauterie type 2 et aux adaptateurs à
souder.
Le sens d'écoulement doit coïncider avec la flèche apposée sur le composant de tuyauterie. Le
goujon de centrage sur le composant de tuyauterie ou l'adaptateur à souder doit se trouver côté
sortie (après le point de mesure).

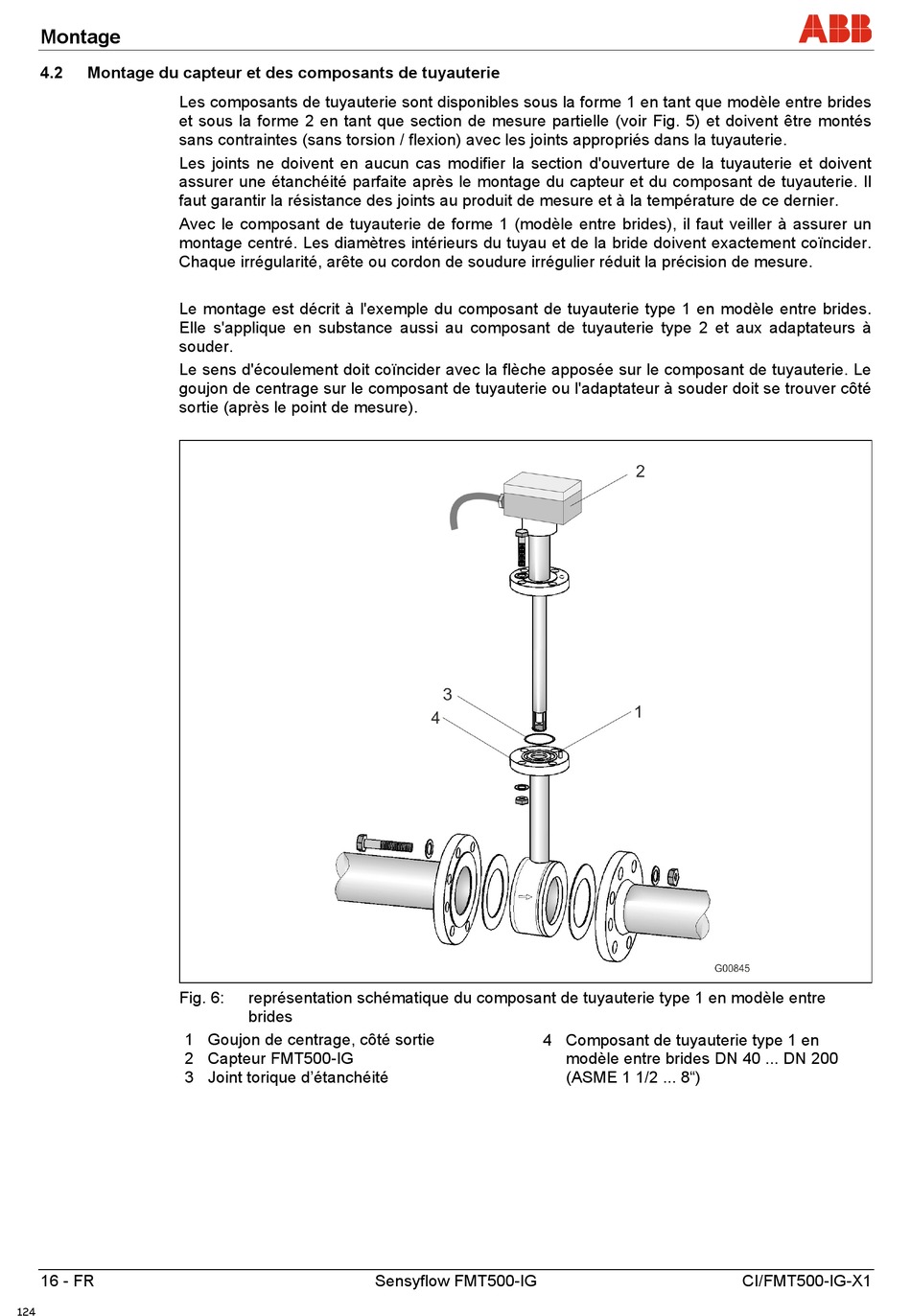

Fig. 6:
1 Goujon de centrage, côté sortie
2 Capteur FMT500-IG
3 Joint torique d'étanchéité
16 - FR
124
représentation schématique du composant de tuyauterie type 1 en modèle entre
brides
Sensyflow FMT500-IG
4 Composant de tuyauterie type 1 en
modèle entre brides DN 40 ... DN 200
(ASME 1 1/2 ... 8")
