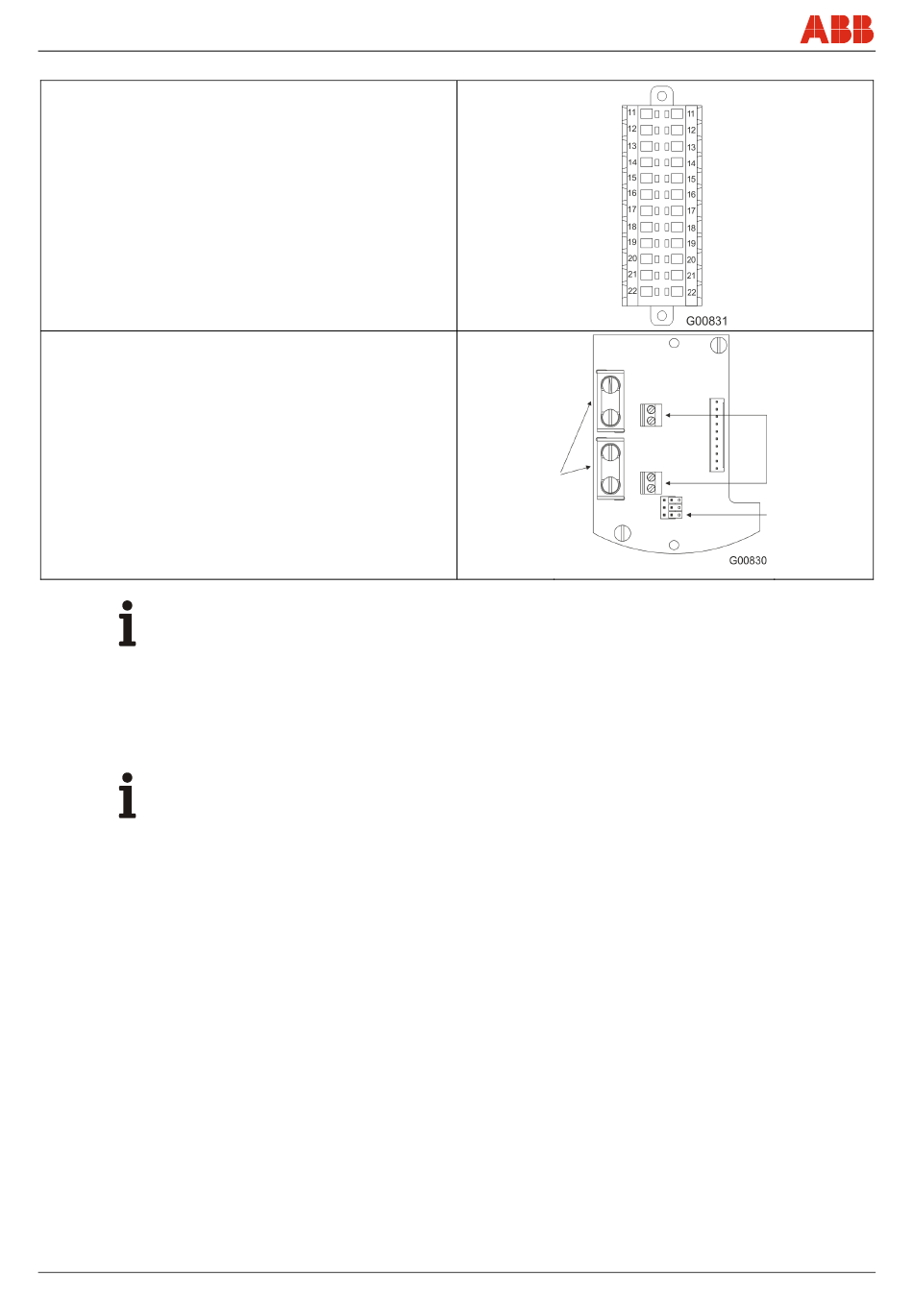

Connessioni elettriche
Modulo analogico / HART
11 Schermo
12 + I uscita analogica / HART
out
13 - I uscita analogica / HART
out
14 + 24 V DC per alimentazione esterna, 30 mA max.
15 GND 24 V
16 D 1
out
17 D 2
out
18 GND D (D
out out
19 D 1
in
20 D 2
in
21 GND D (D 1 + 2)
in in
22 Schermo
Modulo PROFIBUS
A Segnale PROFIBUS DPV1 in / out
B Segnale PROFIBUS DPV1 in / out
Nota:
Scollegando il cavo di collegamento PROFIBUS dall'apparecchio, per
la struttura del sistema si interrompe l'intero collegamento bus. In
alternativa vedere la versione con presa M12 DP (capitolo 5.1.2).
1) Osservazione sulla resistenza terminale: Si consiglia di realizzare la
terminazione del bus con jumper solo se l'apparecchio si trova da
solo su questa linea PROFIBUS.
I cavi PROFIBUS in entrata ed in uscita vengono collegati
rispettivamente al morsetto A (cavo verde) ed al morsetto B (cavo
rosso). Gli altri blocchi morsetti non devono essere occupati (bus
CAN, solo per uso interno).
IMPORTANTE (AVVERTENZA)
Per garantire il funzionamento sicuro del gruppo o per minimizzare i disturbi CEM, lo schermo
del cavo delle linee PROFIBUS deve essere collegato ai morsetti corrispondenti nell'area di
collegamento.
Per la soppressione dei radiodisturbi si deve realizzare mediante la vite di messa a terra
dell'alloggiamento (filettatura M6) un collegamento a terra a bassa impedenza (sezione del
cavo min. 4 mm
IMPORTANTE (AVVERTENZA)
Scollegando il cavo PROFIBUS dall'apparecchio, si interrompe l'intero collegamento bus.
Versioni di apparecchio con possibilità di separazione a prova di interruzione: vedere il
capitolo 5.3.
30 - IT
300
1 + 2)
2
).
Schermo del
cavo collegato
capacitivamen
te alla messa
a terra (PE)
Sensyflow FMT500-IG
Morsetti PRO-
FIBUS A / B
Jumper per
resistenza
terminale
PROFIBUS 1)
