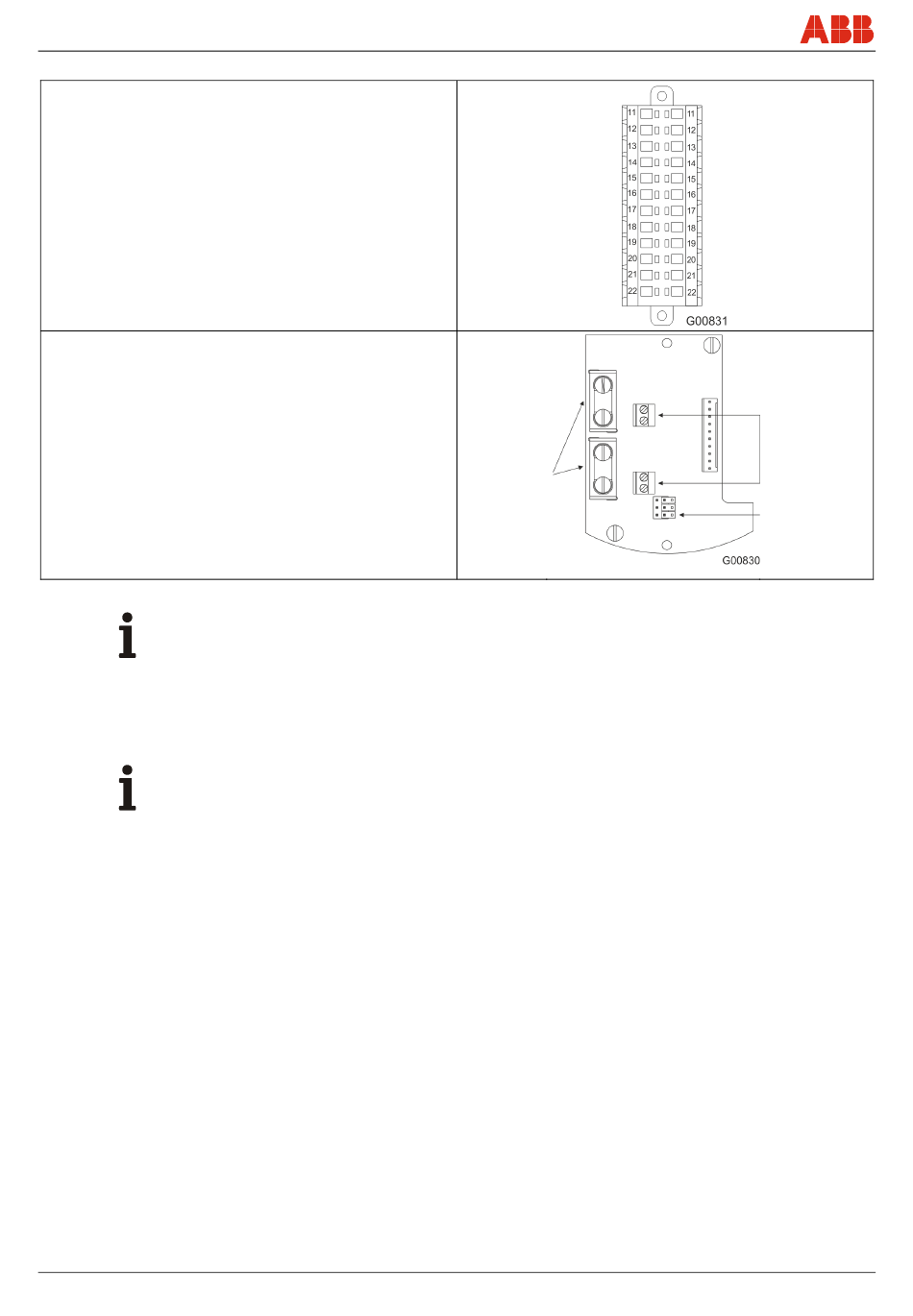

Conexiones eléctricas
Módulo analógico / HART
11 Blindaje
12 + I Salida analógica / HART
out
13 - I Salida analógica / HART
out
14 + 24 V DC para la alimentación externa, 30 mA máx.
15 GND 24 V
16 D 1
out
17 D 2
out
18 GND D (D
out out
19 D 1
in
20 D 2
in
21 GND D (D 1 + 2)
in in
22 Blindaje
Módulo PROFIBUS
A PROFIBUS DPV1 señal in/out
B PROFIBUS DPV1 señal in/out
Nota:
Cuando se desemborne el cable de conexión PROFIBUS del aparato,
el sistema interrumpe toda la conexión de bus. También puede ver a
este respecto la versión con el conector hembra DP M12 (véase el
capítulo 5.1.2 ).
1)
Nota sobre la resistencia terminal: La terminación de
bus con jumpers sólo debería realizarse cuando el aparato solo se
encuentra en esta línea PROFIBUS.
Los cabes entrantes y salientes PROFIBUS se conectan al terminal A
(cable verde) y B (cable rojo). Los otros bloques de terminales no
pueden ser usados (bus CAN, sólo para uso interno).
IMPORTANTE (NOTA)
Para garantizar que el grupo funcione de forma segura y para minimizar las interferencias
EMV, la pantalla del cable de las líneas PROFIBUS deben conectarse a las terminales
correspondientes del área de conexión.
También tiene que realizarse una conexión a tierra de baja resistencia a través del tornillo de
puesta a tierra (rosca M6) (sección transversal del cable de un mín. 4 mm
IMPORTANTE (NOTA)
Cuando se desemborna el cable PROFIBUS del aparato se interrumpe toda la conexión de
bus.
Versiones del aparato que se pueden desconectar sin causar interrupciones. Véase el
capítulo 5.3.
30 - ES
192
1 + 2)
Pantalla del
cable puesta
a tierra (PE)
de forma
capacitiva
Sensyflow FMT500-IG
Terminales de
conexión
PROFIBUS A/B
Jumper sólo para
la resistencia
terminal
PROFIBUS 1)
2
).
CI/FMT500-IG-X1
