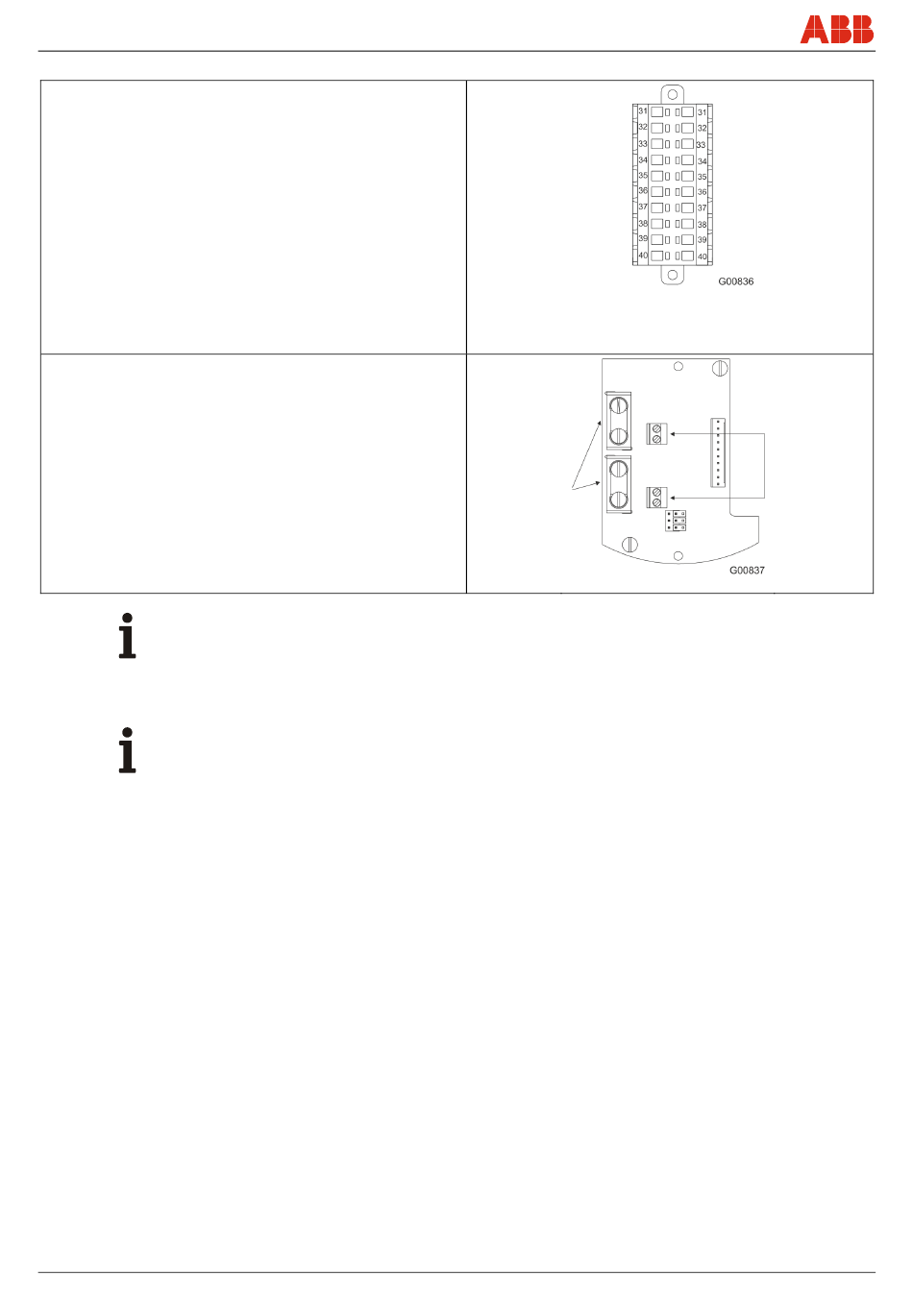

Elektriska anslutningar
Analog / HART-modul
31 + I ut analogutgång / HART
32 - I ut analogutgång / HART
33 D ut 1
34 GND D ut (D ut 1)
35 D ut 2
36 GND D ut (D ut 2)
37 D in 1
38 GND D in (D in 1)
39 D in 2
40 GND D in (D in 2)
Tändskyddsklass Ex ib eller Ex e (ATEX), IS eller XP, NI (FM)
Vid anslutning av fältbuss- / signalledningarna ska de
säkerhetstekniska parametrarna följas enligt respektive godkänt
certifikat.
PROFIBUS-modul
A PROFIBUS DPV1 in / ut-signal
B PROFIBUS DPV1 in / ut-signal
Tändskyddsklass Ex ib (ATEX), IS (FM)
Anslutning endast till egensäker PROFIBUS DP (kompakt och åtskild
konstruktion)
Bussterminering internt via 150 Ω motstånd eller externt enligt RS485
IS-specifikation
Vid anslutning av fältbuss- / signalledningarna ska de
säkerhetstekniska parametrarna följas enligt respektive godkänt
certifikat.
VIKTIGT (OBS!)
För ATEX-utförandena ska kabelinföringar och förslutningsdelar utföras och monteras
fackmässigt i tändskyddsklass förhöjd säkerhet "e", lämpad för driftsvillkoren. Öppningar som
inte används ska förslutas enligt EN 60079.
VIKTIGT (OBS!)
För FM-utföranden kan den elektriska anslutningen ske via en godkänd kabelförskruvning eller
via en godkänd lämplig rörförskruvning med flamskydd (direkt på apparaten). För rör- och
kabelförskruvningar måste det finnas testintyg. Användning av kabel- eller
ledningsgenomföringar eller enklare stoppluggar är inte tillåtet. Kabel- och rörförskruvningar
ingår inte i utrustningens leverans.
34 - SV
466
Kabelskärm
förbunden med
potentialutjämni
ng (PA)
Sensyflow FMT500-IG
PROFIBUS-
anslutningsklä
mmor X2/X3
klämmor A/B
CI/FMT500-IG-X1
