Connessioni elettriche
5.1.2

PROFIBUS DPV1 con presa M12 DP

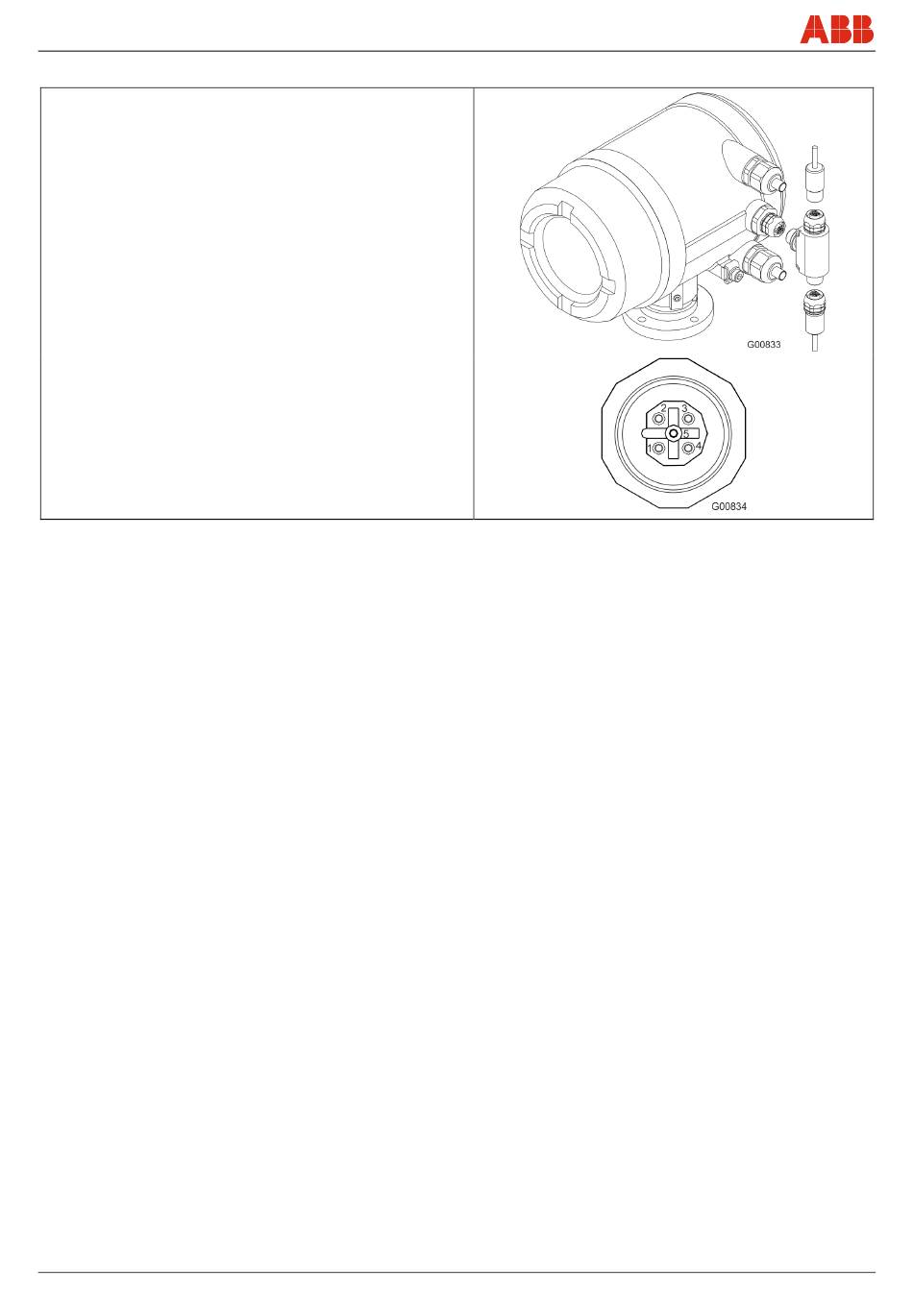

Il modello con presa M12 PROFIBUS DP consente di disaccoppiare
l'apparecchio dal collegamento bus senza disturbare il funzionamento
PROFIBUS DP. Al posto del passacavo filettato centrale viene fornita
una presa M12 DP completamente montata e cablata.
Per il collegamento alla linea PROFIBUS DP sono necessari 1 presa a
T, una presa ed una spina del (vedere accessori).
Tipo di protezione del collegamento a spina: IP 66
Fornibile solo per non Ex in forma compatta.
Per altri modelli di distributori a T e relativi connettori a spina DP vedere
la specifica tecnica 10/63-6.40.
Funzioni dei contatti ad innesto dell'apparecchio
Contatto Segnale
1 VP
2 RxD/TxD-N
3 DGND
4 RxD/TxD-P
5 Schermo
Filettatura Schermo
32 - IT
302
Significato
+ 5 V
Ricezione / trasmissione dati
Linea A (verde)
Potenziale di trasmissione dati
Ricezione / trasmissione dati
Linea B (rossa)
Schermo / messa a terra
Schermo / messa a terra
Sensyflow FMT500-IG CI/FMT500-IG-X1
